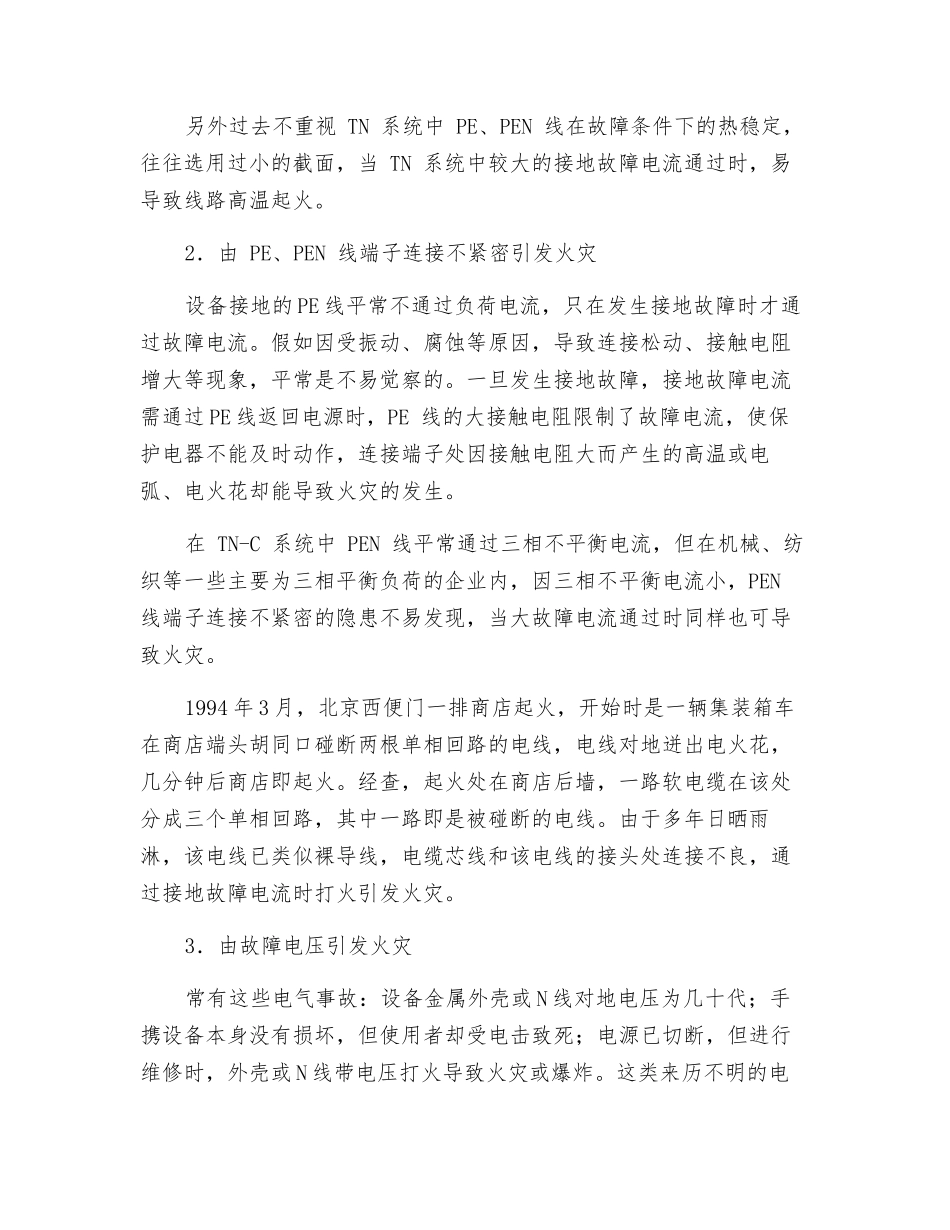

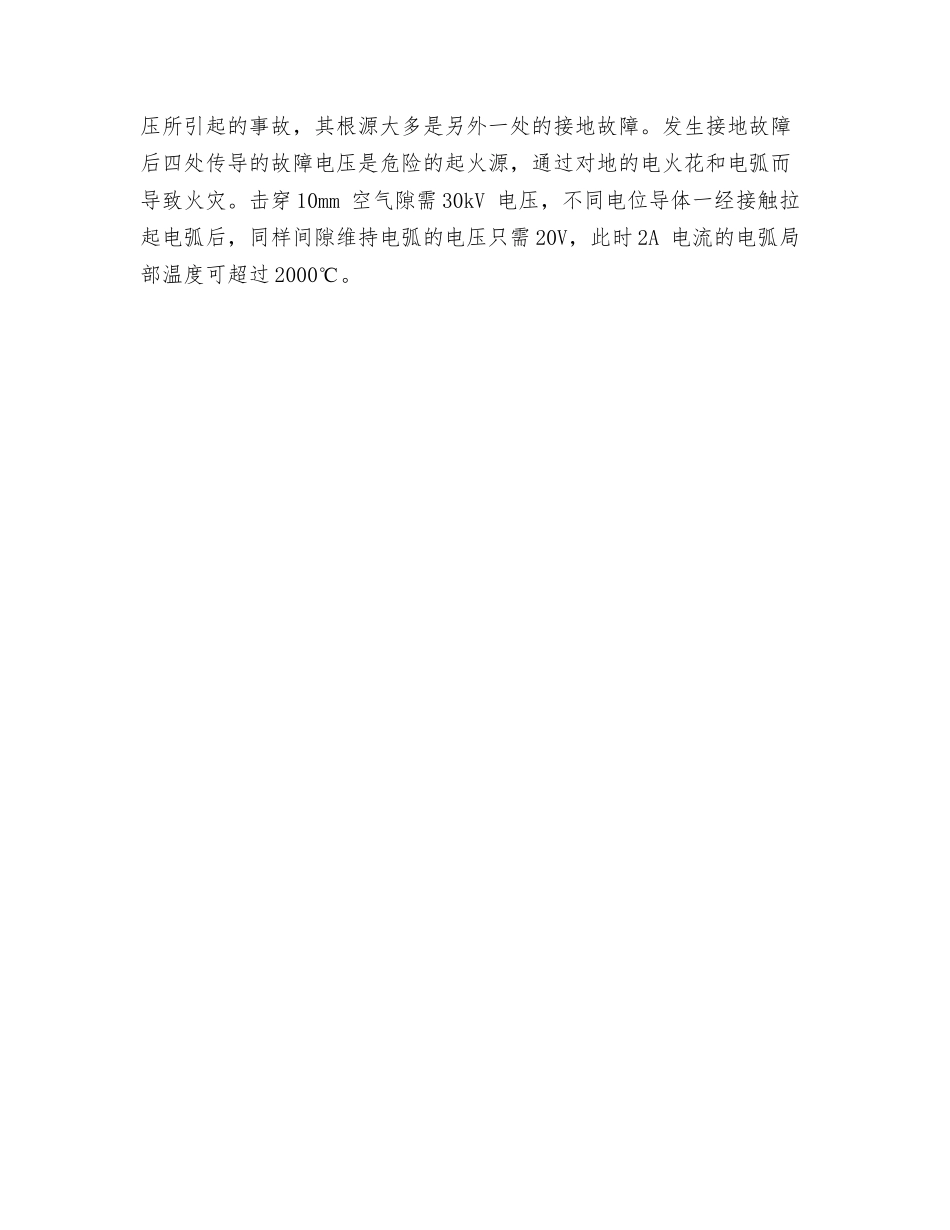

接地故障引发火灾的原因接地故障为相线与电气装置的外露导电部分（包括电气设备金属外壳、敷线管槽及构架等）、外部导电部分（包括金属的水、暖、煤气、空调管道和建筑的金属结构等）以及大地之间的短路，如图 1 所示。这种故障与相线和中性线间的单相短路故障不同，与相线之间产生的相间短路也有所不同。接地故障与一般短路相比，当产生火灾时具备更大的危险性和复杂性。一般短路起火主要是短路电流作用在线路上的高温引发火灾，而接地故障则有以下三个原因引发火灾，且危险性更大，其防范工作也十分复杂。1．由接地故障电流引发火灾一般短路的电流通路为线路的金属导线，短路电流大，短路点金属常被熔焊而可忽略其阻抗，这种短路容易被过电流保护电器（熔断器、低压断路器）快速切断而不致起火。但接地故障的电流通路内有设备外壳、敷线管槽以及接地回路的多个连接端子等，TT 系统（接地系统）还以大地为通路。大地的接地电阻大，PE、PEN 线（接地线）连接端子的电阻由于种种原因，其阻值也常常较大，所以接地故障电流比一般短路电流小，常不能使过电流保护电器及时切断故障，且故障点多不熔焊而出现电弧、电火花。0.5A 电流的电弧、电火花的局部高温即可烤燃可燃物质起火。例如 1994 年 3 月北京某厂仓库被焚，起因即是仓库电气线路在进线地沟内贴近暖气入口管道，长年受烤，绝缘水平下降，导致接地故障燃弧起火。该厂工人反映起火前一段时间内厂房灯光闪耀，说明故障未被切断，电弧延续了一段时间，再待电路切断，火已成势了。另外过去不重视 TN 系统中 PE、PEN 线在故障条件下的热稳定，往往选用过小的截面，当 TN 系统中较大的接地故障电流通过时，易导致线路高温起火。2．由 PE、PEN 线端子连接不紧密引发火灾设备接地的 PE 线平常不通过负荷电流，只在发生接地故障时才通过故障电流。假如因受振动、腐蚀等原因，导致连接松动、接触电阻增大等现象，平常是不易觉察的。一旦发生接地故障，接地故障电流需通过 PE 线返回电源时，PE 线的大接触电阻限制了故障电流，使保护电器不能及时动作，连接端子处因接触电阻大而产生的高温或电弧、电火花却能导致火灾的发生。在 TN-C 系统中 PEN 线平常通过三相不平衡电流，但在机械、纺织等一些主要为三相平衡负荷的企业内，因三相不平衡电流小，PEN 线端子连接不紧密的隐患不易发现，当大故障电流通过时同样也可导致火灾。1994 年 3 月，北京西便门一排商店起火，开始时...
