接零和重复接地技术交底

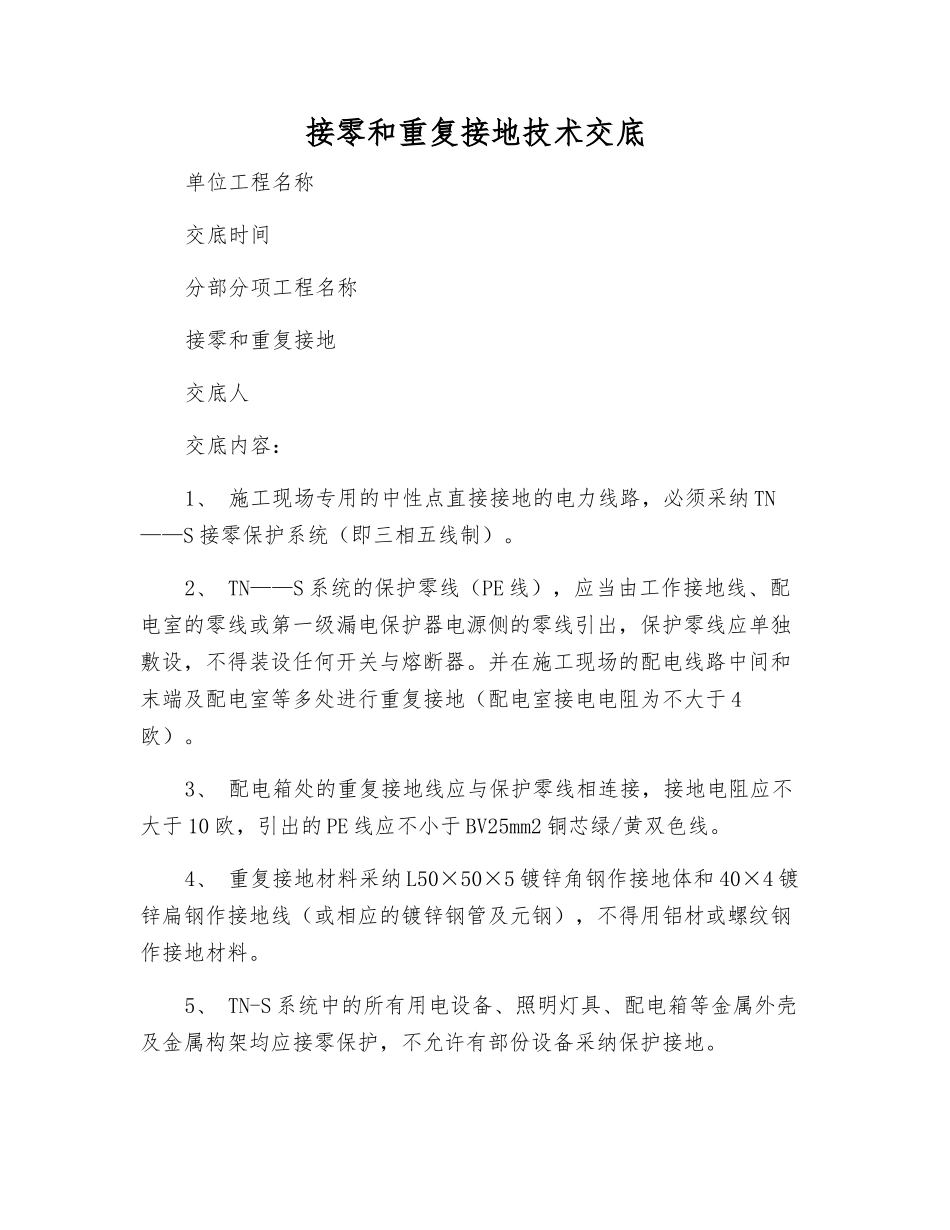

接零和重复接地技术交底_第1页
1/2
接零和重复接地技术交底_第2页
2/2
接零和重复接地技术交底单位工程名称交底时间分部分项工程名称接零和重复接地交底人交底内容:1、 施工现场专用的中性点直接接地的电力线路,必须采纳 TN——S 接零保护系统(即三相五线制)。2、 TN——S 系统的保护零线(PE 线),应当由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出,保护零线应单独敷设,不得装设任何开关与熔断器。并在施工现场的配电线路中间和末端及配电室等多处进行重复接地(配电室接电电阻为不大于 4欧)。3、 配电箱处的重复接地线应与保护零线相连接,接地电阻应不大于 10 欧,引出的 PE 线应不小于 BV25mm2 铜芯绿/黄双色线。4、 重复接地材料采纳 L50×50×5 镀锌角钢作接地体和 40×4 镀锌扁钢作接地线(或相应的镀锌钢管及元钢),不得用铝材或螺纹钢作接地材料。5、 TN-S 系统中的所有用电设备、照明灯具、配电箱等金属外壳及金属构架均应接零保护,不允许有部份设备采纳保护接地。6、 与电气设备连接的保护接零线均应采纳不同截面的绿/黄双色BVR 导线,与电气设备相连的保护零线最小截面应不小于 2.5mm2BVR。任何情况下不准用此线作负荷线使用。7、保护零线的截面应不小于工作零线的截面,与电气设备连接均应采纳铜鼻子等可靠连接,不得绞接,在配电箱内应通过端子板连接,保护零线在其他地方不得有接头。8、 施工现场单相三孔插座,面对插座的右孔与相线连接,左孔与 N 线连接。单相三孔插座、三相四孔插座(PE)线接在上孔。同一施工现场的三相插座,接线的相序应一致。施工场地负责人签名被交底人签名
