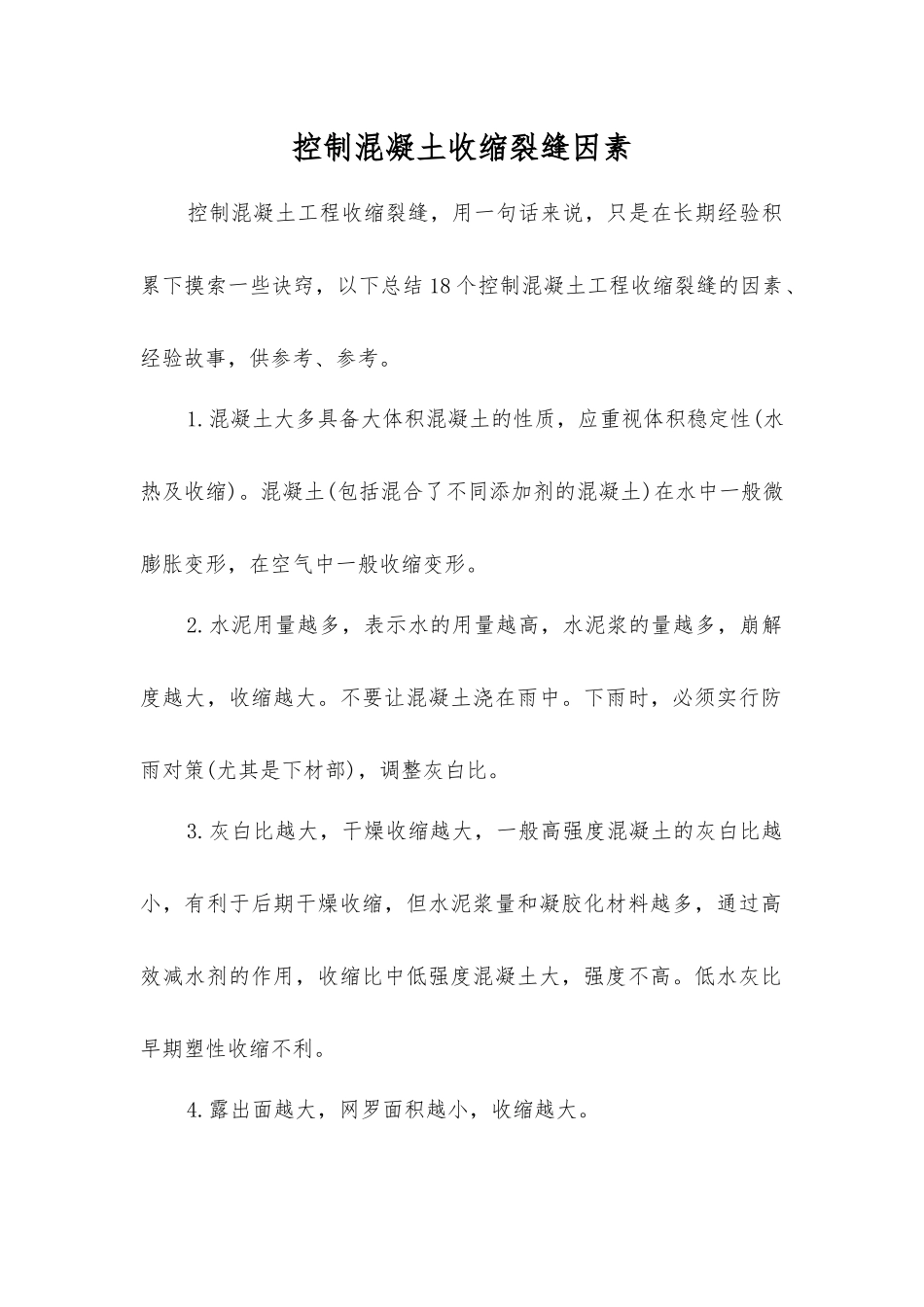

控制混凝土收缩裂缝因素VIP专享

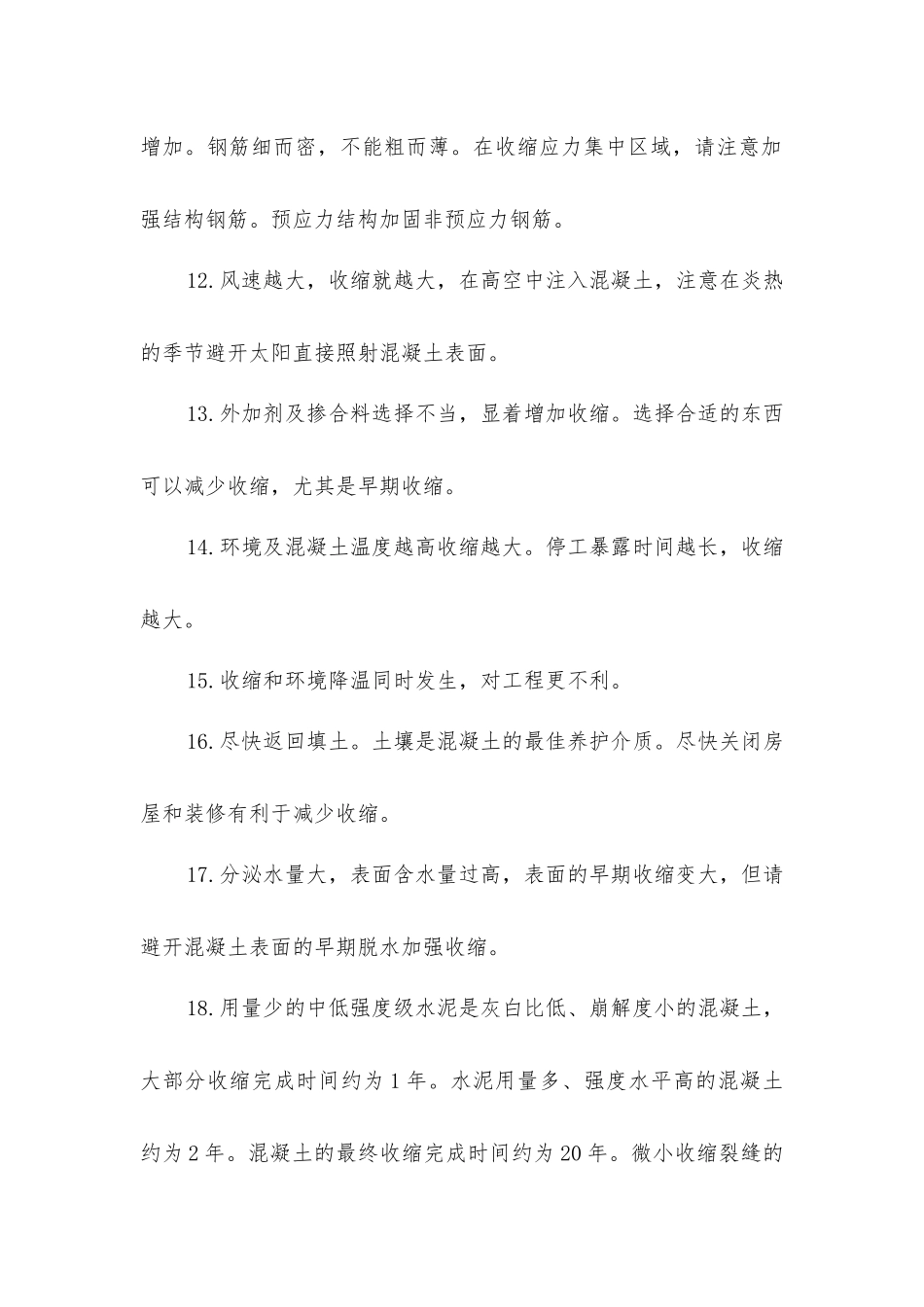

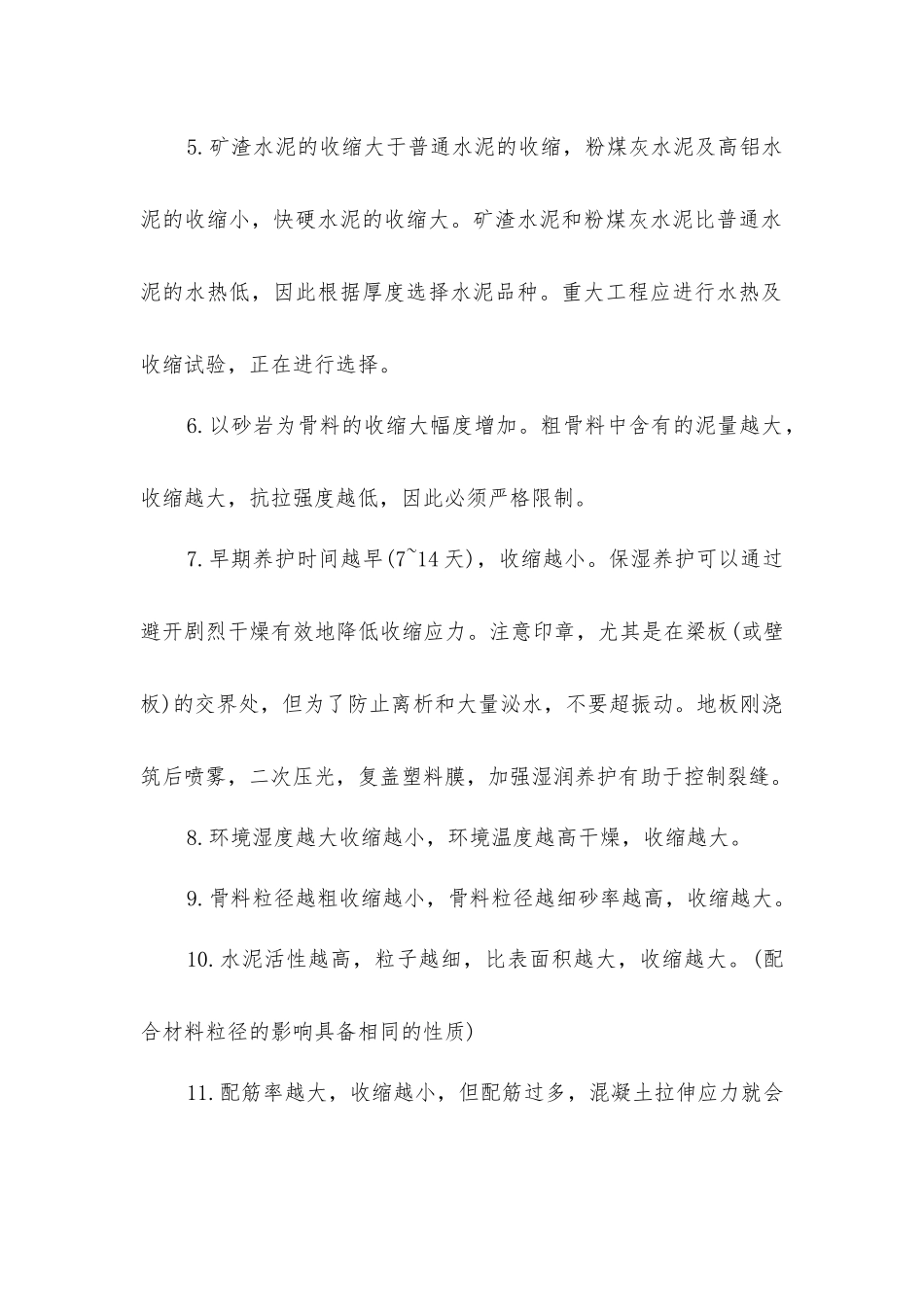

控制混凝土收缩裂缝因素控制混凝土工程收缩裂缝，用一句话来说，只是在长期经验积累下摸索一些诀窍，以下总结 18 个控制混凝土工程收缩裂缝的因素、经验故事，供参考、参考。1.混凝土大多具备大体积混凝土的性质，应重视体积稳定性(水热及收缩)。混凝土(包括混合了不同添加剂的混凝土)在水中一般微膨胀变形，在空气中一般收缩变形。2.水泥用量越多，表示水的用量越高，水泥浆的量越多，崩解度越大，收缩越大。不要让混凝土浇在雨中。下雨时，必须实行防雨对策(尤其是下材部)，调整灰白比。3.灰白比越大，干燥收缩越大，一般高强度混凝土的灰白比越小，有利于后期干燥收缩，但水泥浆量和凝胶化材料越多，通过高效减水剂的作用，收缩比中低强度混凝土大，强度不高。低水灰比早期塑性收缩不利。4.露出面越大，网罗面积越小，收缩越大。5.矿渣水泥的收缩大于普通水泥的收缩，粉煤灰水泥及高铝水泥的收缩小，快硬水泥的收缩大。矿渣水泥和粉煤灰水泥比普通水泥的水热低，因此根据厚度选择水泥品种。重大工程应进行水热及收缩试验，正在进行选择。6.以砂岩为骨料的收缩大幅度增加。粗骨料中含有的泥量越大，收缩越大，抗拉强度越低，因此必须严格限制。7.早期养护时间越早(7~14 天)，收缩越小。保湿养护可以通过避开剧烈干燥有效地降低收缩应力。注意印章，尤其是在梁板(或壁板)的交界处，但为了防止离析和大量泌水，不要超振动。地板刚浇筑后喷雾，二次压光，复盖塑料膜，加强湿润养护有助于控制裂缝。8.环境湿度越大收缩越小，环境温度越高干燥，收缩越大。9.骨料粒径越粗收缩越小，骨料粒径越细砂率越高，收缩越大。10.水泥活性越高，粒子越细，比表面积越大，收缩越大。(配合材料粒径的影响具备相同的性质)11.配筋率越大，收缩越小，但配筋过多，混凝土拉伸应力就会增加。钢筋细而密，不能粗而薄。在收缩应力集中区域，请注意加强结构钢筋。预应力结构加固非预应力钢筋。12.风速越大，收缩就越大，在高空中注入混凝土，注意在炎热的季节避开太阳直接照射混凝土表面。13.外加剂及掺合料选择不当，显着增加收缩。选择合适的东西可以减少收缩，尤其是早期收缩。14.环境及混凝土温度越高收缩越大。停工暴露时间越长，收缩越大。15.收缩和环境降温同时发生，对工程更不利。16.尽快返回填土。土壤是混凝土的最佳养护介质。尽快关闭房屋和装修有利于减少收缩。17.分泌水量大，表面含水量过高，表面的早期收缩变大，但请避开混凝土表面的早期脱水加强收缩...
