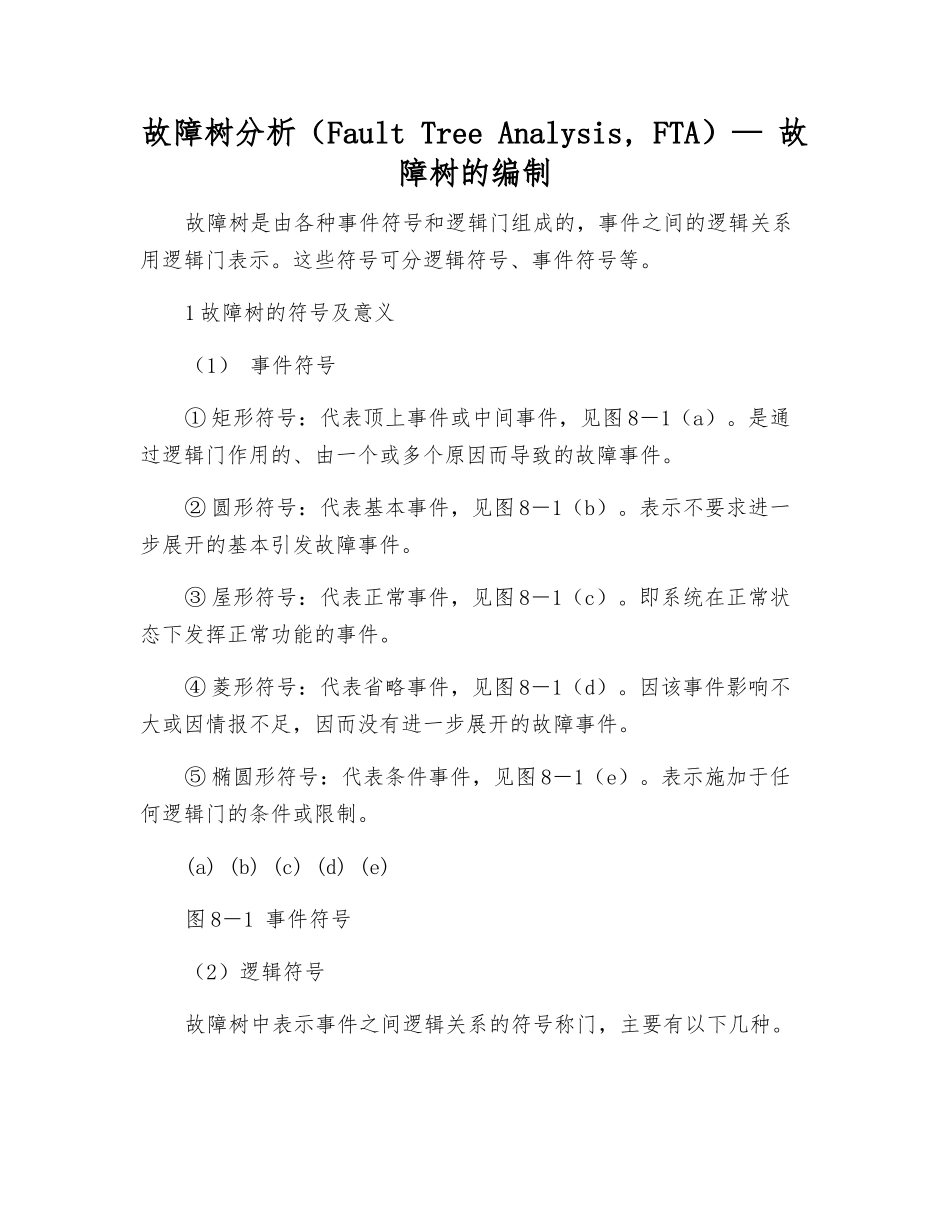

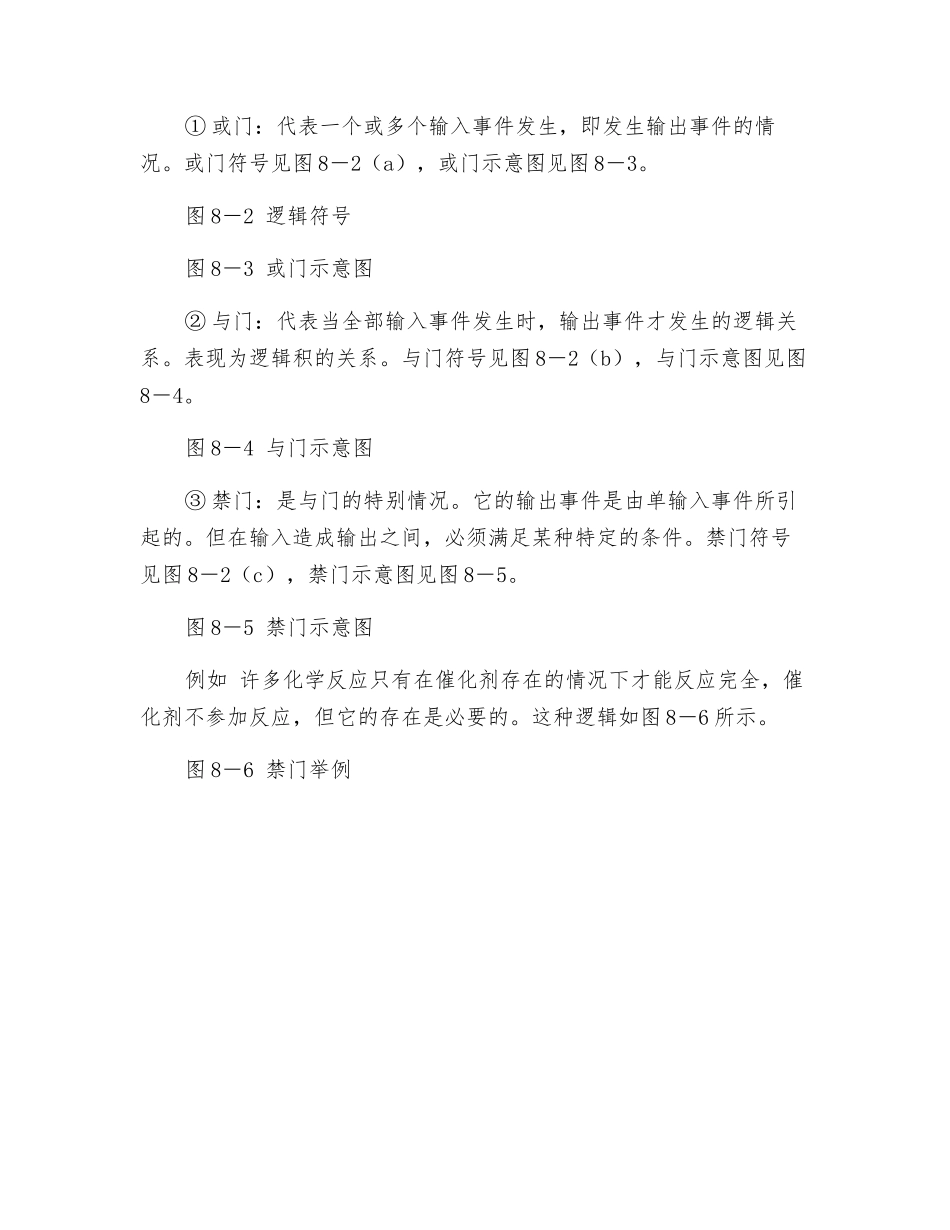

故障树分析（Fault Tree Analysis, FTA）— 故障树的编制故障树是由各种事件符号和逻辑门组成的，事件之间的逻辑关系用逻辑门表示。这些符号可分逻辑符号、事件符号等。1 故障树的符号及意义（1） 事件符号① 矩形符号：代表顶上事件或中间事件，见图 8－1（a）。是通过逻辑门作用的、由一个或多个原因而导致的故障事件。② 圆形符号：代表基本事件，见图 8－1（b）。表示不要求进一步展开的基本引发故障事件。③ 屋形符号：代表正常事件，见图 8－1（c）。即系统在正常状态下发挥正常功能的事件。④ 菱形符号：代表省略事件，见图 8－1（d）。因该事件影响不大或因情报不足，因而没有进一步展开的故障事件。⑤ 椭圆形符号：代表条件事件，见图 8－1（e）。表示施加于任何逻辑门的条件或限制。(a) (b) (c) (d) (e)图 8－1 事件符号（2）逻辑符号故障树中表示事件之间逻辑关系的符号称门，主要有以下几种。① 或门：代表一个或多个输入事件发生，即发生输出事件的情况。或门符号见图 8－2（a），或门示意图见图 8－3。图 8－2 逻辑符号图 8－3 或门示意图② 与门：代表当全部输入事件发生时，输出事件才发生的逻辑关系。表现为逻辑积的关系。与门符号见图 8－2（b），与门示意图见图8－4。图 8－4 与门示意图③ 禁门：是与门的特别情况。它的输出事件是由单输入事件所引起的。但在输入造成输出之间，必须满足某种特定的条件。禁门符号见图 8－2（c），禁门示意图见图 8－5。图 8－5 禁门示意图例如 许多化学反应只有在催化剂存在的情况下才能反应完全，催化剂不参加反应，但它的存在是必要的。这种逻辑如图 8－6 所示。图 8－6 禁门举例
