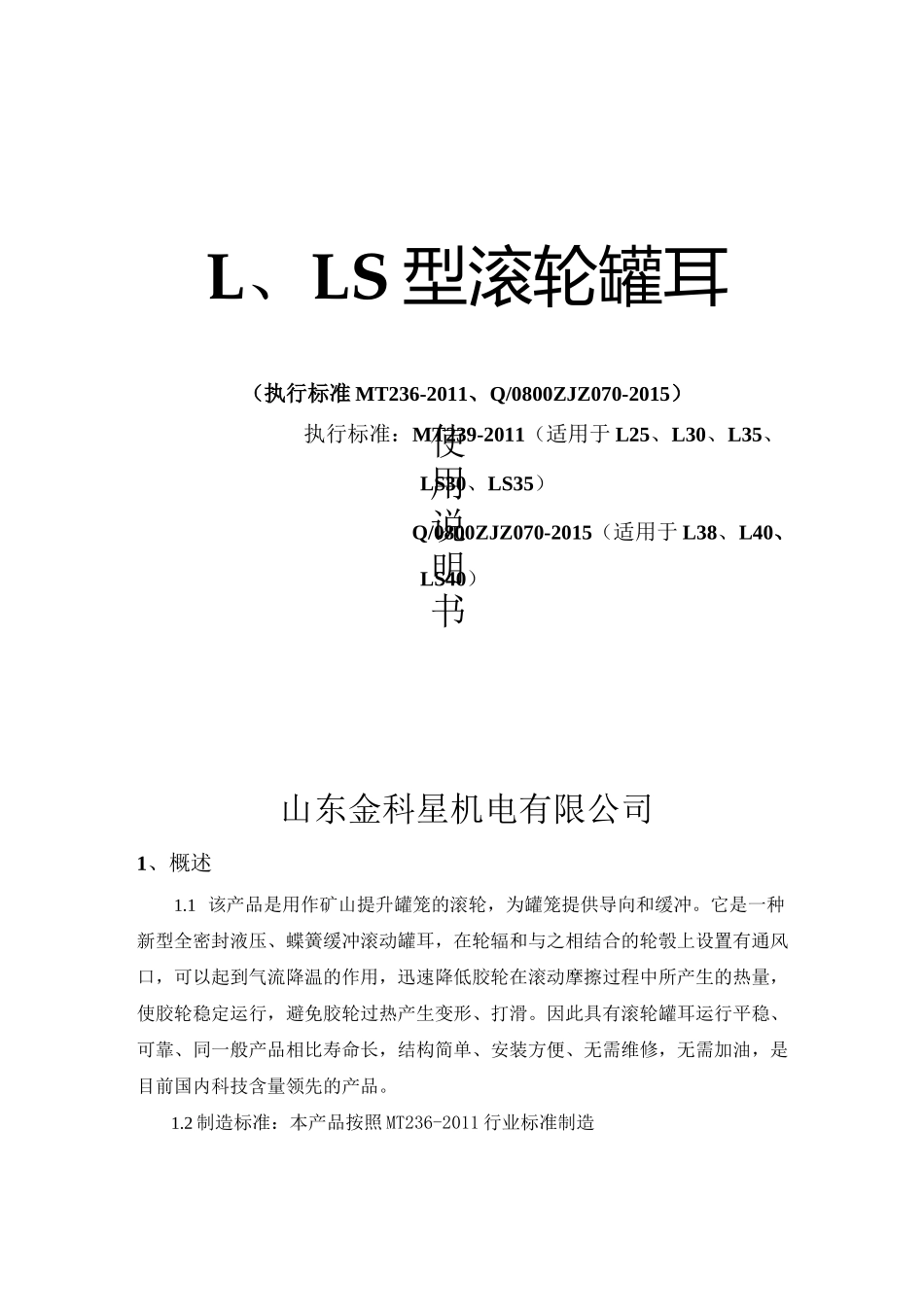

使用说明书L、LS 型滚轮罐耳（执行标准 MT236-2011、Q/0800ZJZ070-2015）执行标准：MT239-2011（适用于 L25、L30、L35、LS30、LS35）Q/0800ZJZ070-2015（适用于 L38、L40、LS40）山东金科星机电有限公司1、概述1.1 该产品是用作矿山提升罐笼的滚轮，为罐笼提供导向和缓冲。它是一种新型全密封液压、蝶簧缓冲滚动罐耳，在轮辐和与之相结合的轮彀上设置有通风口，可以起到气流降温的作用，迅速降低胶轮在滚动摩擦过程中所产生的热量，使胶轮稳定运行，避免胶轮过热产生变形、打滑。因此具有滚轮罐耳运行平稳、可靠、同一般产品相比寿命长，结构简单、安装方便、无需维修，无需加油，是目前国内科技含量领先的产品。1.2 制造标准：本产品按照 MT236-2011 行业标准制造2、产品分类2.1 该产品共分五个品种a.单排轮滚轮罐耳① 250mm;b.单排轮滚轮罐耳① 300mm;c.单排轮滚轮罐耳① 350mm;d.双排轮滚轮罐耳① 300mm;e.双排轮滚轮罐耳① 350mm;f.双排轮滚轮罐耳① 380mm;g.单排轮滚轮罐耳① 400mm;h.双轮滚轮罐耳① 400mm;2.2 型号的组成及其代表意义：LS--35T——滚轮直径 cm双排轮滚轮罐耳（单轮不标注）滚轮罐耳3、基术参数圏 1 单排轮滚轮罐耳|丄-LILLLIIn—□]1.--I图 2 双排轮滚轮罐耳表 1 基术参数型号允许水平力kN缓冲装置刚度kN/mm初始张力缓冲装置工作行程mm质量kgL25120.505.0〜115L30160.676.710〜14〜178L35241.010.0〜243L38271.1311.3〜265L40301.2512.5〜425LS30200.83&310〜14〜195LS35281.1711.7〜265LS40371.5415.4〜425注：初始张力为缓冲装置从自由状态压缩 10mm 时，滚轮对罐道的压紧力。4、工作原理及特点4.1 工作原理:该滚轮罐耳有滚动轮体、活动臂、液压缓冲器、底座等部件组成。滚动轮体是一种新型全密封的结构，安装在活动臂上，活动臂的右端通过销轴与新型液压缓冲体相连，液压缓冲器的下端通过压块与底座相接。由于新型滚动轮体实现了全密封，因此在轮体的润滑方面采用液体油润滑方法。液压缓冲器在其油缸的活塞上新增了顺序阀。使滚轮罐耳在安装调试时有一个初步的预紧力（350mm 罐耳的预紧力为 500kg）。当提升容器给滚轮罐耳的作用力小于此力时罐耳处于刚性状态。在缓冲器油缸高低压腔的节流方面，采用变截面的锥形节流。从而使液压缓冲器在工作状态中，实现了运动的等减速和缓冲力的均匀递增。4.2 特点：a、解决了滚动体的密封问题，使此种滚动罐耳在井筒淋水大，煤粉多的恶劣环境中仍能安...
