用原理图输入法设计一个5人表决电路,参加表决者5人,同意为1,不同意为0,同剖析

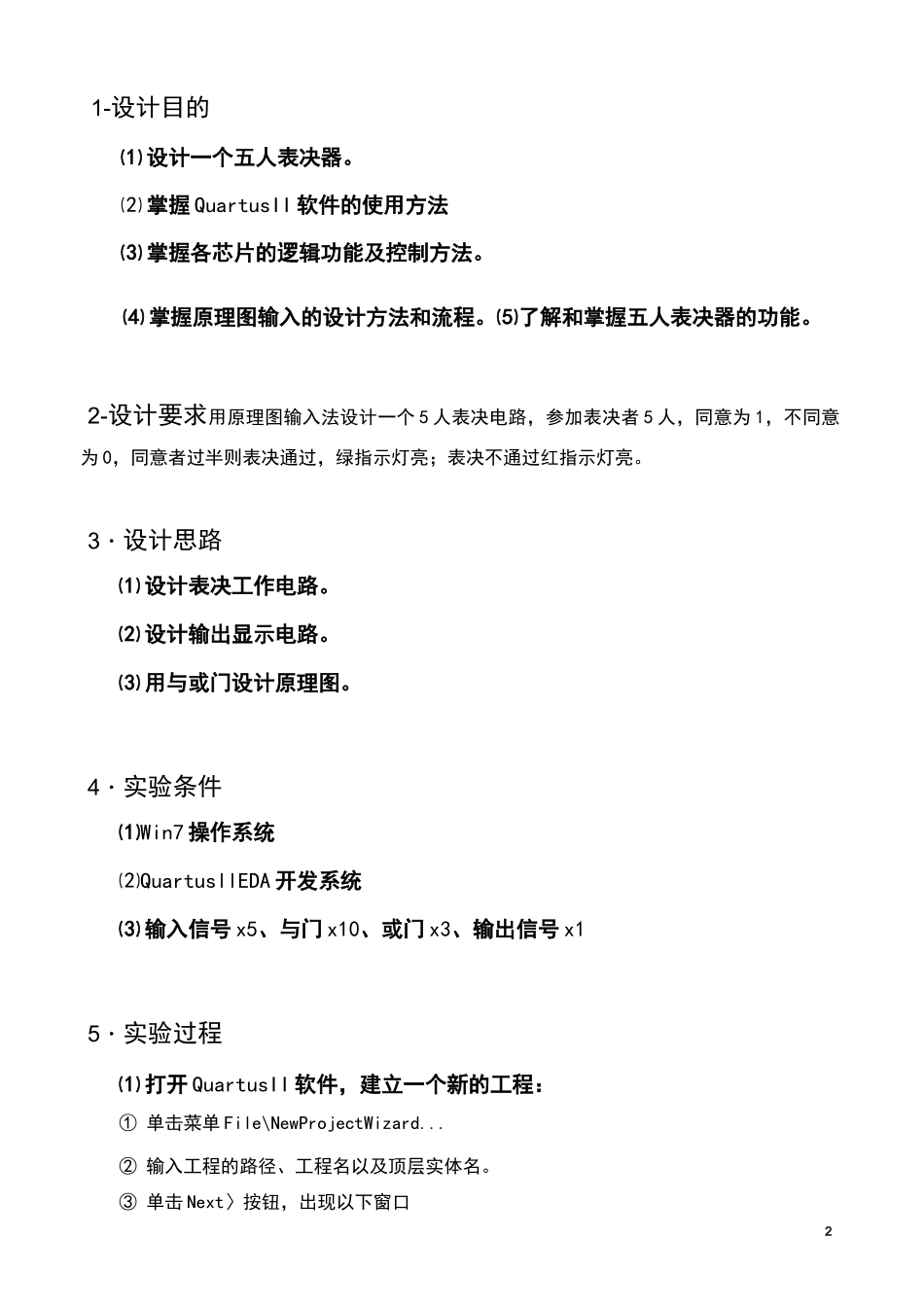

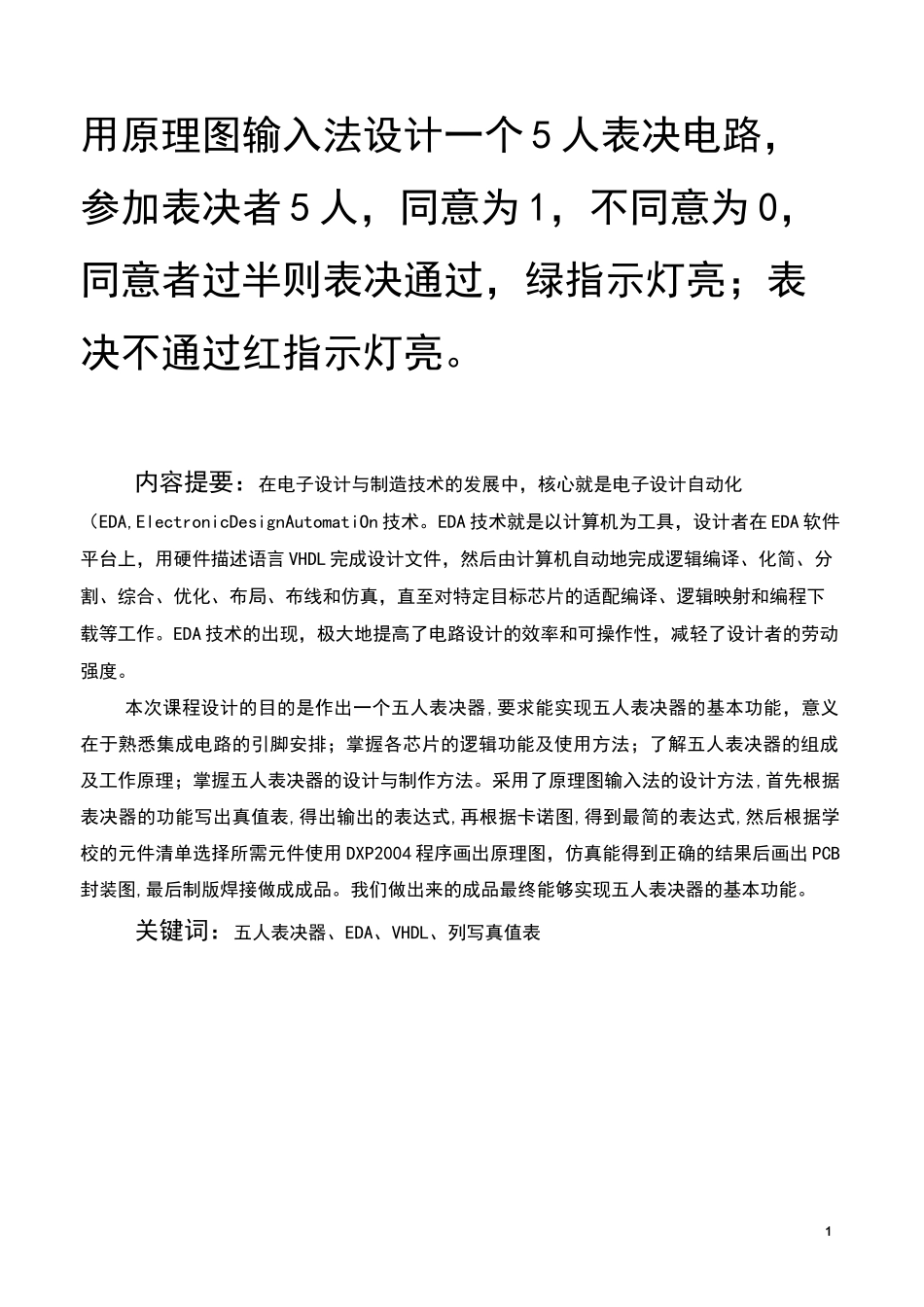

1用原理图输入法设计一个 5 人表决电路，参加表决者 5 人，同意为 1，不同意为 0，同意者过半则表决通过，绿指示灯亮；表决不通过红指示灯亮。内容提要：在电子设计与制造技术的发展中，核心就是电子设计自动化（EDA,ElectronicDesignAutomatiOn 技术。EDA 技术就是以计算机为工具，设计者在 EDA 软件平台上，用硬件描述语言 VHDL 完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对特定目标芯片的适配编译、逻辑映射和编程下载等工作。EDA 技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。本次课程设计的目的是作出一个五人表决器,要求能实现五人表决器的基本功能，意义在于熟悉集成电路的引脚安排；掌握各芯片的逻辑功能及使用方法；了解五人表决器的组成及工作原理；掌握五人表决器的设计与制作方法。采用了原理图输入法的设计方法,首先根据表决器的功能写出真值表,得出输出的表达式,再根据卡诺图,得到最简的表达式,然后根据学校的元件清单选择所需元件使用 DXP2004 程序画出原理图，仿真能得到正确的结果后画出 PCB封装图,最后制版焊接做成成品。我们做出来的成品最终能够实现五人表决器的基本功能。关键词：五人表决器、EDA、VHDL、列写真值表21-设计目的⑴ 设计一个五人表决器。⑵ 掌握 QuartusII 软件的使用方法⑶ 掌握各芯片的逻辑功能及控制方法。⑷ 掌握原理图输入的设计方法和流程。⑸了解和掌握五人表决器的功能。2-设计要求用原理图输入法设计一个 5 人表决电路，参加表决者 5 人，同意为 1，不同意为 0，同意者过半则表决通过，绿指示灯亮；表决不通过红指示灯亮。3・设计思路⑴ 设计表决工作电路。⑵ 设计输出显示电路。⑶ 用与或门设计原理图。4・实验条件⑴Win7 操作系统⑵QuartusllEDA 开发系统⑶ 输入信号 x5、与门 x10、或门 x3、输出信号 x15・实验过程⑴ 打开 QuartusII 软件，建立一个新的工程：① 单击菜单 File\NewProjectWizard...② 输入工程的路径、工程名以及顶层实体名。③ 单击 Next〉按钮，出现以下窗口3由于我们建立的是一个空的项目，所以没有包含已有文件，单击 Next〉继续。④ 设置我们的器件信息：⑤ 单击 Next〉，指定第三方工具：这里不指定第三方 EDA 工具，单击 Next〉后结束工程建立。⑵ 建立 VHDL 文件：① 单击 File\New 菜单项，选择弹出窗口中的 VHDLFile...
