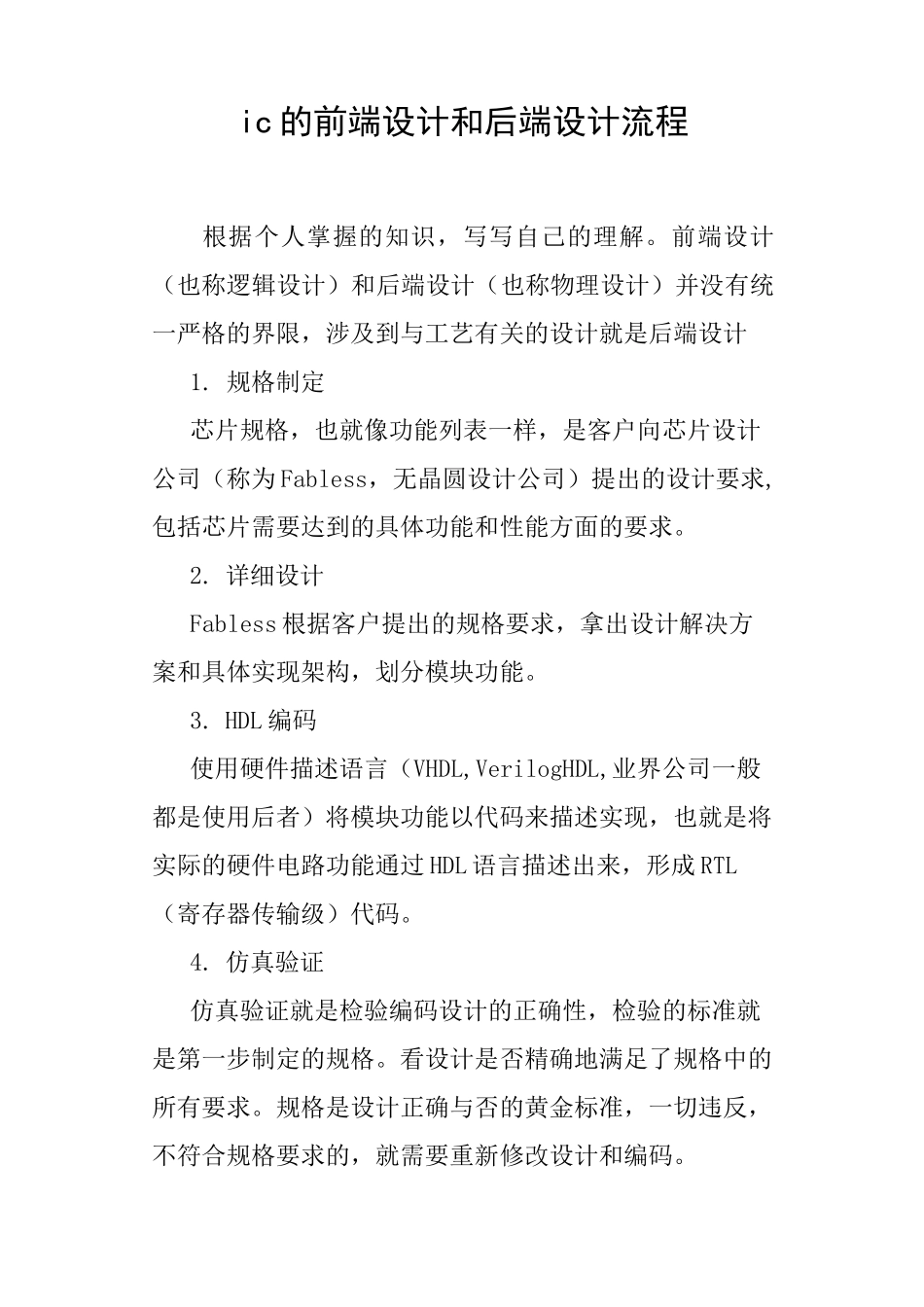

ic的前端设计和后端设计流程

ic 的前端设计和后端设计流程根据个人掌握的知识，写写自己的理解。前端设计（也称逻辑设计）和后端设计（也称物理设计）并没有统一严格的界限，涉及到与工艺有关的设计就是后端设计1. 规格制定芯片规格，也就像功能列表一样，是客户向芯片设计公司（称为 Fabless，无晶圆设计公司）提出的设计要求,包括芯片需要达到的具体功能和性能方面的要求。2. 详细设计Fabless 根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。3. HDL 编码使用硬件描述语言（VHDL,VerilogHDL,业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过 HDL 语言描述出来，形成 RTL（寄存器传输级）代码。4. 仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格。看设计是否精确地满足了规格中的所有要求。规格是设计正确与否的黄金标准，一切违反，不符合规格要求的，就需要重新修改设计和编码。设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。仿真验证工具 Synopsys 的 VCS。5•逻辑综合 DesignCompiler仿真验证通过，进行逻辑综合。逻辑综合的结果就是把设计实现的 HDL 代码翻译成门级网表(netlist)。综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。逻辑综合需要基于特定的综合库，不同的库中，门电路基本标准单元(standardcell)的面积，时序参数是不一样的。所以,选用的综合库不一样，综合出来的电路在时序，面积上是有差异的。一般来说，综合完成后需要再次做仿真验证(这个也称为后仿真，之前的称为前仿真)逻辑综合工具 Synopsys 的 DesignCompiler。6.STAStaticTimingAnalysis(STA)，静态时序分析，这也属于验证范畴，它主要是在时序上对电路进行验证，检查电路是否存在建立时间(setuptime)和保持时间(holdtime)的违例(violation)。这个是数字电路基础知识，一个寄存器出现这两个时序违例时，时没有办法正确采样数据和输出数据的，所以以寄存器为基础的数字芯片功能肯定会出现问题。STA 工具有 Synopsys 的 PrimeTime。7.形式验证这也是验证范畴，它是从功能上（STA 是时序上）对综合后的网表进行验证。常用的就是等价性检查方法，以功能验证后的 HDL 设计为参考，对比综合后的网表功能，他们是否在功能上存在等价性。这样做是为了保证在逻辑综合过程中没有改变原先 HDL 描述的电路功能。形式验...
