高架桥承台施工方案

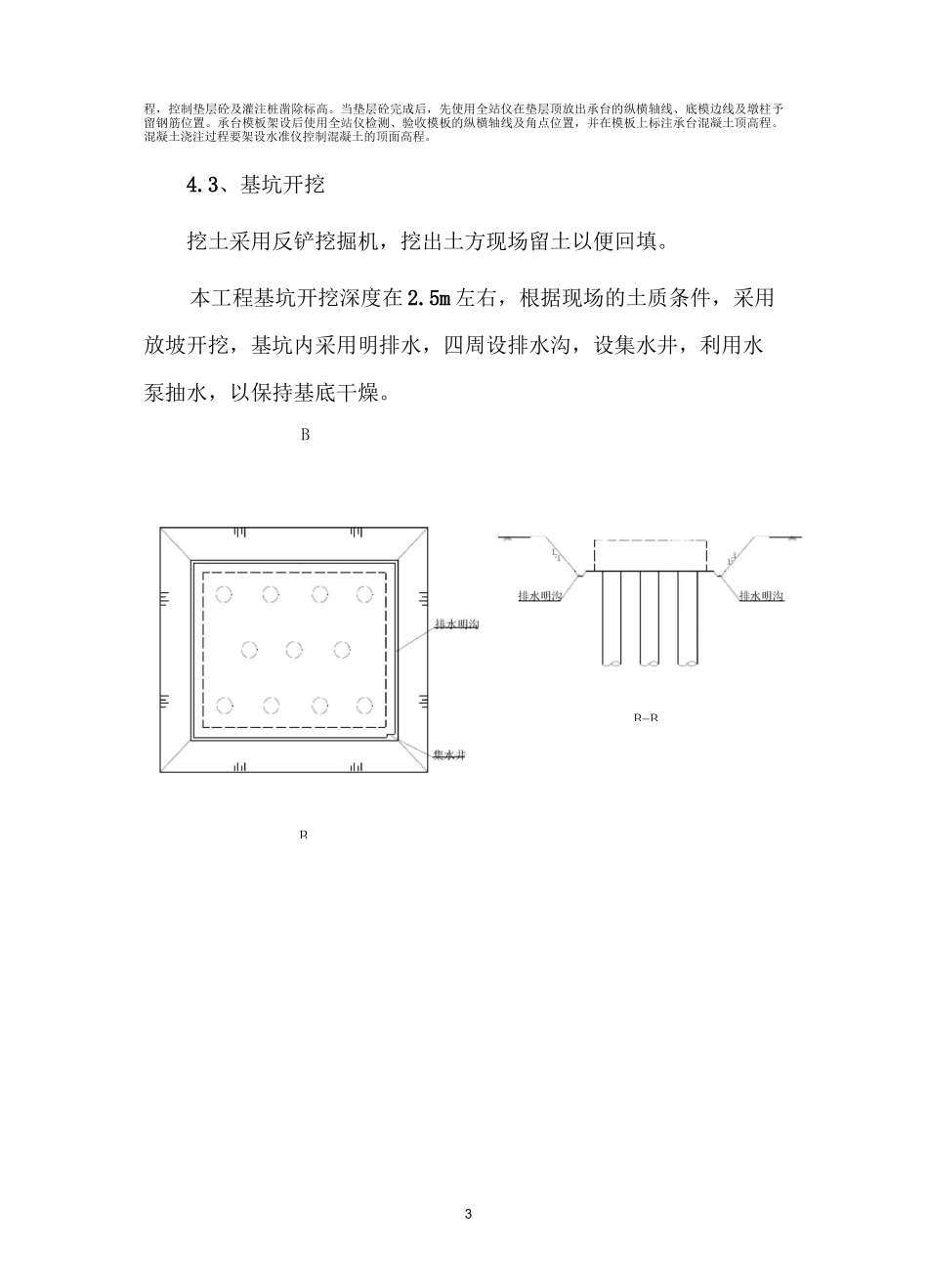

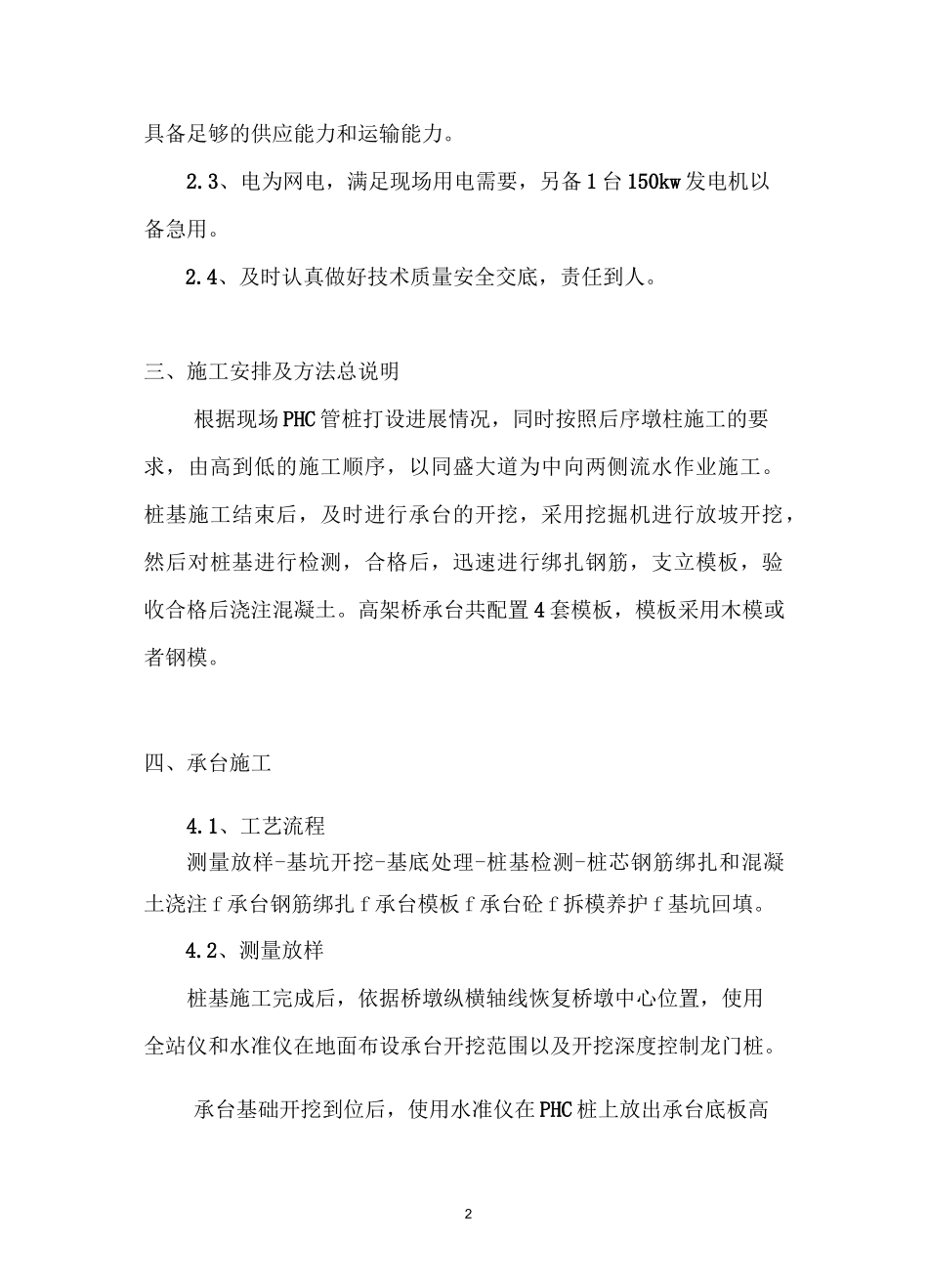

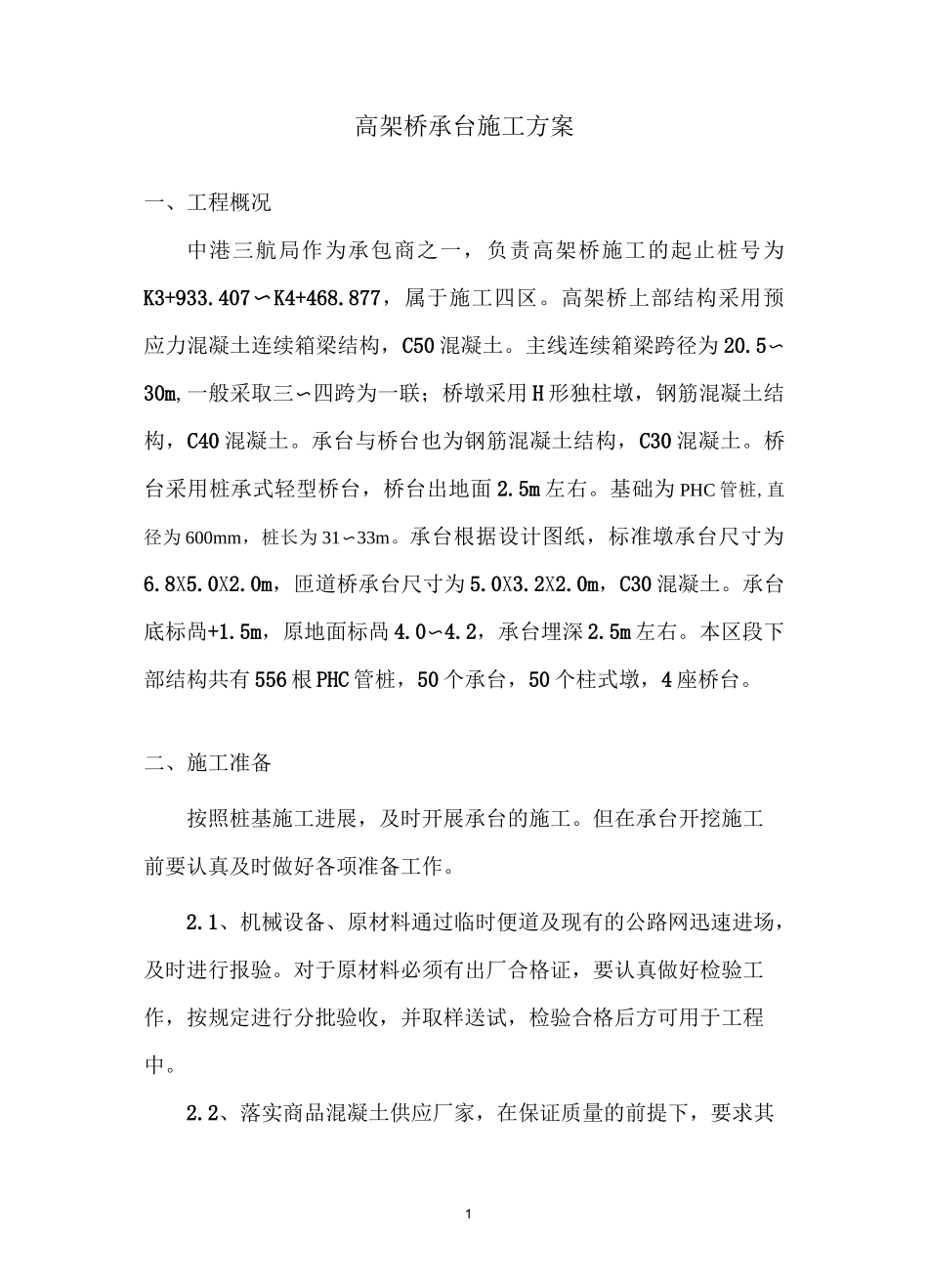

1高架桥承台施工方案一、工程概况中港三航局作为承包商之一，负责高架桥施工的起止桩号为K3+933.407〜K4+468.877，属于施工四区。高架桥上部结构采用预应力混凝土连续箱梁结构，C50 混凝土。主线连续箱梁跨径为 20.5〜30m,一般采取三〜四跨为一联；桥墩采用 H 形独柱墩，钢筋混凝土结构，C40 混凝土。承台与桥台也为钢筋混凝土结构，C30 混凝土。桥台采用桩承式轻型桥台，桥台出地面 2.5m 左右。基础为 PHC 管桩,直径为 600mm，桩长为 31〜33m。承台根据设计图纸，标准墩承台尺寸为6.8X5.0X2.0m，匝道桥承台尺寸为 5.0X3.2X2.0m，C30 混凝土。承台底标咼+1.5m，原地面标咼 4.0〜4.2，承台埋深 2.5m 左右。本区段下部结构共有 556 根 PHC 管桩，50 个承台，50 个柱式墩，4 座桥台。二、施工准备按照桩基施工进展，及时开展承台的施工。但在承台开挖施工前要认真及时做好各项准备工作。2.1、机械设备、原材料通过临时便道及现有的公路网迅速进场，及时进行报验。对于原材料必须有出厂合格证，要认真做好检验工作，按规定进行分批验收，并取样送试，检验合格后方可用于工程中。2.2、落实商品混凝土供应厂家，在保证质量的前提下，要求其2具备足够的供应能力和运输能力。2.3、电为网电，满足现场用电需要，另备 1 台 150kw 发电机以备急用。2.4、及时认真做好技术质量安全交底，责任到人。三、施工安排及方法总说明根据现场 PHC 管桩打设进展情况，同时按照后序墩柱施工的要求，由高到低的施工顺序，以同盛大道为中向两侧流水作业施工。桩基施工结束后，及时进行承台的开挖，采用挖掘机进行放坡开挖，然后对桩基进行检测，合格后，迅速进行绑扎钢筋，支立模板，验收合格后浇注混凝土。高架桥承台共配置 4 套模板，模板采用木模或者钢模。四、承台施工4.1、工艺流程测量放样-基坑开挖-基底处理-桩基检测-桩芯钢筋绑扎和混凝土浇注 f 承台钢筋绑扎 f 承台模板 f 承台砼 f 拆模养护 f 基坑回填。4.2、测量放样桩基施工完成后，依据桥墩纵横轴线恢复桥墩中心位置，使用全站仪和水准仪在地面布设承台开挖范围以及开挖深度控制龙门桩。承台基础开挖到位后，使用水准仪在 PHC 桩上放出承台底板高3程，控制垫层砼及灌注桩凿除标高。当垫层砼完成后，先使用全站仪在垫层顶放出承台的纵横轴线、底模边线及墩柱予留钢筋位置。承台模板架设后使用全站仪检测、验收模板的纵横轴线及角点位置，并在模板上标注承台混凝土...
