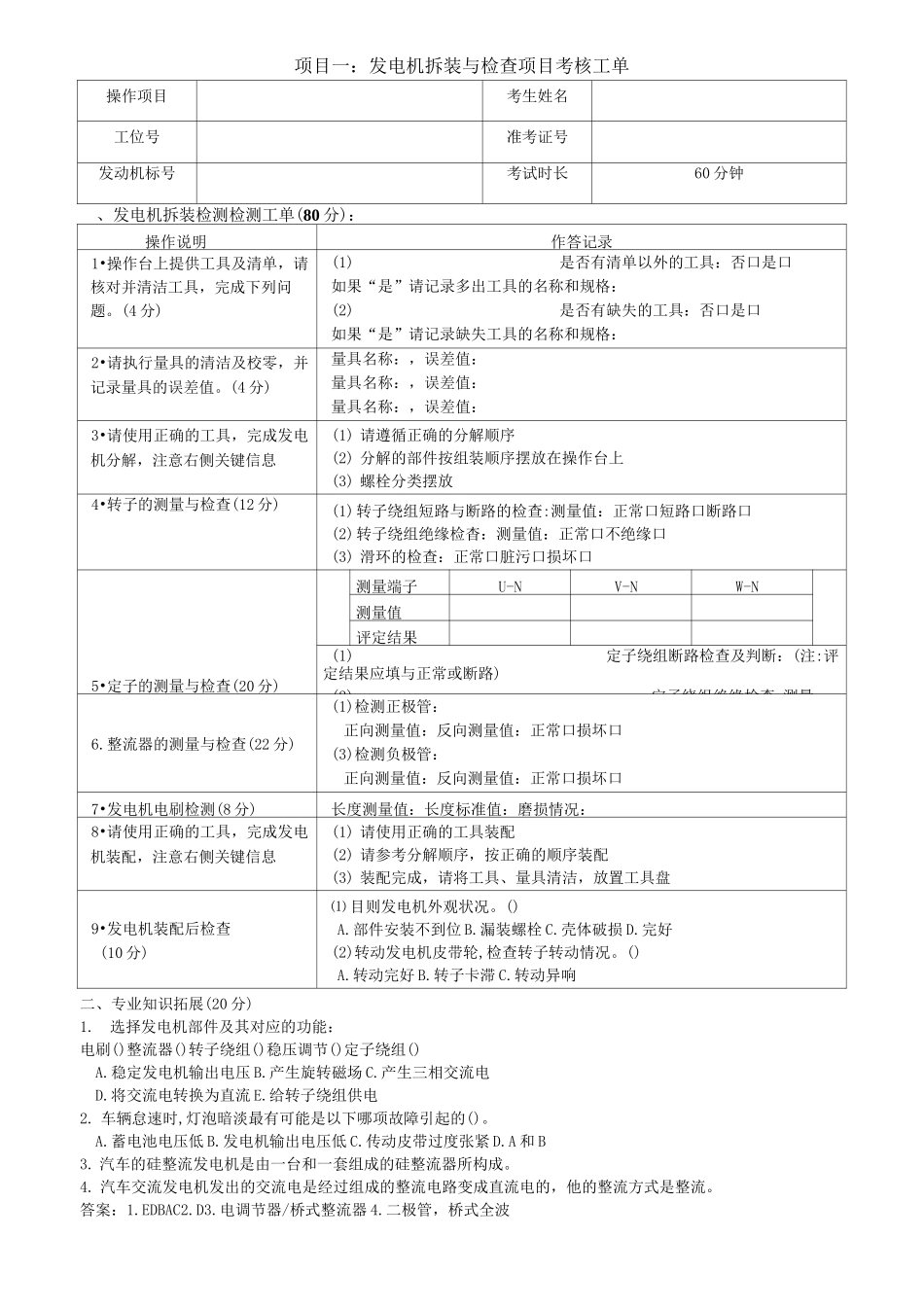

项目一:发电机拆装与检查项目考核工单操作项目考生姓名工位号准考证号发动机标号考试时长60 分钟、发电机拆装检测检测工单(80 分):操作说明作答记录1•操作台上提供工具及清单,请核对并清洁工具,完成下列问题。(4 分)(1)是否有清单以外的工具:否口是口如果“是”请记录多出工具的名称和规格:(2)是否有缺失的工具:否口是口如果“是”请记录缺失工具的名称和规格:2•请执行量具的清洁及校零,并记录量具的误差值。(4 分)量具名称:,误差值:量具名称:,误差值:量具名称:,误差值:3•请使用正确的工具,完成发电机分解,注意右侧关键信息(1) 请遵循正确的分解顺序(2) 分解的部件按组装顺序摆放在操作台上(3) 螺栓分类摆放4•转子的测量与检查(12 分)(1)转子绕组短路与断路的检查:测量值:正常口短路口断路口(2)转子绕组绝缘检杳:测量值:正常口不绝缘口(3) 滑环的检查:正常口脏污口损坏口5•定子的测量与检查(20 分)测量端子U-NV-NW-N测量值评定结果(1)定子绕组断路检查及判断:(注:评定结果应填与正常或断路)(2)定子绕组绝缘检查:测量6.整流器的测量与检查(22 分)(1)检测正极管:正向测量值:反向测量值:正常口损坏口(3)检测负极管:正向测量值:反向测量值:正常口损坏口7•发电机电刷检测(8 分)长度测量值:长度标准值:磨损情况:8•请使用正确的工具,完成发电机装配,注意右侧关键信息(1) 请使用正确的工具装配(2) 请参考分解顺序,按正确的顺序装配(3) 装配完成,请将工具、量具清洁,放置工具盘9•发电机装配后检查(10 分)⑴ 目则发电机外观状况。()A.部件安装不到位 B.漏装螺栓 C.壳体破损 D.完好(2)转动发电机皮带轮,检查转子转动情况。()A.转动完好 B.转子卡滞 C.转动异响二、专业知识拓展(20 分)1.选择发电机部件及其对应的功能:电刷()整流器()转子绕组()稳压调节()定子绕组()A.稳定发电机输出电压 B.产生旋转磁场 C.产生三相交流电D.将交流电转换为直流 E.给转子绕组供电2. 车辆怠速时,灯泡暗淡最有可能是以下哪项故障引起的()。A.蓄电池电压低 B.发电机输出电压低 C.传动皮带过度张紧 D.A 和 B3. 汽车的硅整流发电机是由一台和一套组成的硅整流器所构成。4. 汽车交流发电机发出的交流电是经过组成的整流电路变成直流电的,他的整流方式是整流。答案:1.EDBAC2.D3.电调节器/桥式整流器 4.二极管,桥式全波发电机拆装与检查考试现场评分标准:序号考核项目配分评分标准(每项累计扣分...
