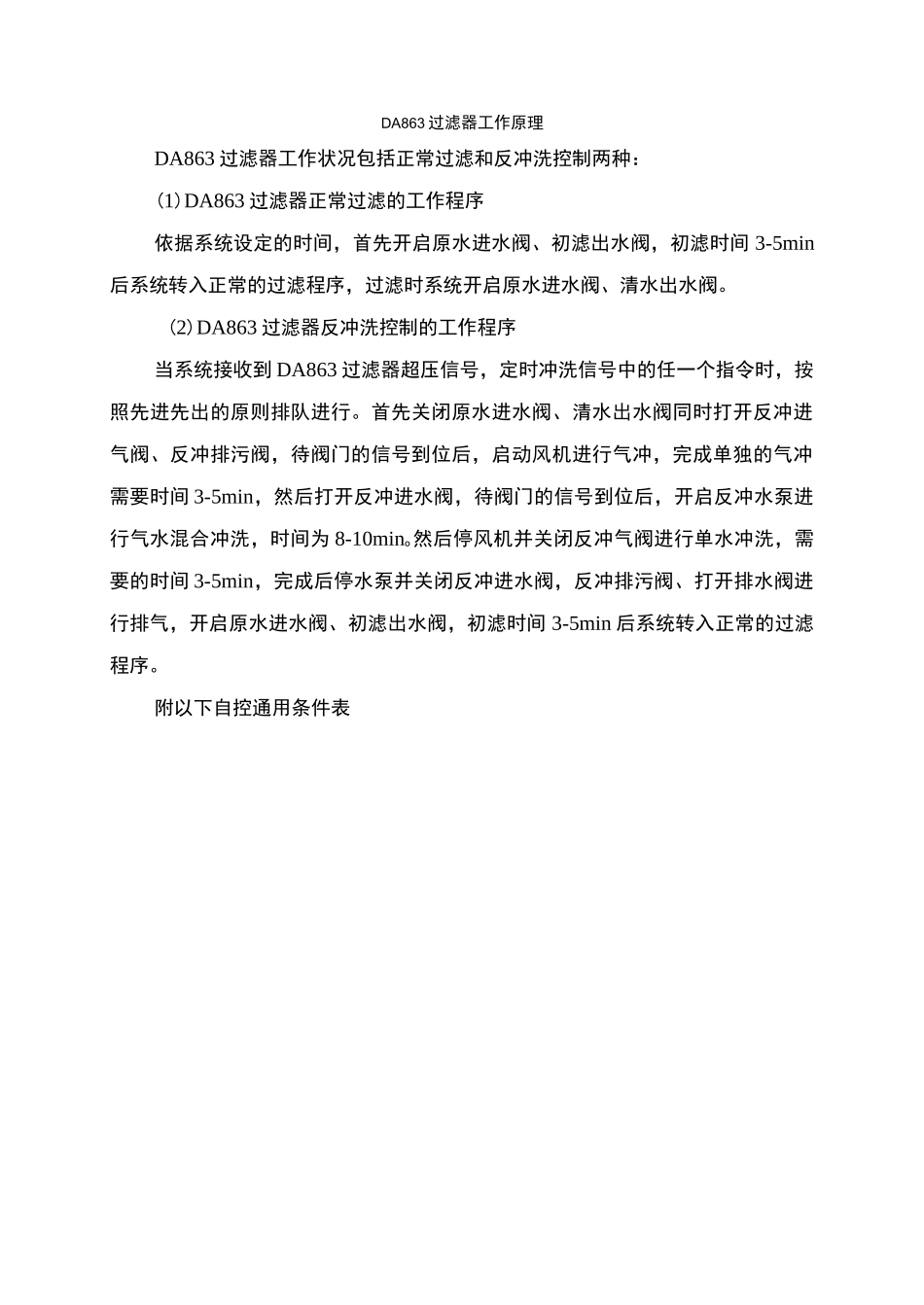

DA863 过滤器工作原理DA863 过滤器工作状况包括正常过滤和反冲洗控制两种：(1)DA863 过滤器正常过滤的工作程序依据系统设定的时间，首先开启原水进水阀、初滤出水阀，初滤时间 3-5min后系统转入正常的过滤程序，过滤时系统开启原水进水阀、清水出水阀。(2)DA863 过滤器反冲洗控制的工作程序当系统接收到 DA863 过滤器超压信号，定时冲洗信号中的任一个指令时，按照先进先出的原则排队进行。首先关闭原水进水阀、清水出水阀同时打开反冲进气阀、反冲排污阀，待阀门的信号到位后，启动风机进行气冲，完成单独的气冲需要时间 3-5min，然后打开反冲进水阀，待阀门的信号到位后，开启反冲水泵进行气水混合冲洗，时间为 8-10mino然后停风机并关闭反冲气阀进行单水冲洗，需要的时间 3-5min，完成后停水泵并关闭反冲进水阀，反冲排污阀、打开排水阀进行排气，开启原水进水阀、初滤出水阀，初滤时间 3-5min 后系统转入正常的过滤程序。附以下自控通用条件表通用条件表表号：工程名称全厂电控内容通用说明设计设计阶段校核提出专业水工艺审核接受专业仪表、电气主项名称DA863 过滤器工程代号主项代号第 1 页共 2 页内容：（DA863 过滤器）每组 DA863 过滤器对应:1、电接点压力表 1 个控制过程描述：每组 DA863 过滤器上设电接点压力表一台，可根据设定的最髙压力及时间间隔两种方式联动控制DA863 过滤器的反冲洗的开始。正常情况下根据设定反冲洗时间间隔运行，时间间隔的初始设定值为 24 小时并应可调。当未达到设定反冲洗时间，而 DA863 过滤器过滤压力达到了最髙设定过滤压力时，可据此给出反冲洗信号，并停止过滤进入反冲洗过程（即使时间间隔未至，也要反洗）。上述数据在运行中均应可调。此外，当接收到设备的故障信号后，应能自动停机并报警。2、原水进水阀门：1 个控制过程描述：每组 DA863 过滤器池内设原水进水阀门一台。开停过程详见反冲洗描述。3、手电两用对夹式蝶阀（初滤管上）：1 个控制过程描述：每组 DA863 过滤器池内于初滤管上设手电两用对夹式蝶阀 1 台。开停过程详见反冲洗描述。4、手电两用对夹式蝶阀（即清水出水阀，位于 DA863 过滤器出水管上）：1 个控制过程描述：每组 DA863 过滤器池内于 DA863 过滤器出水管上设手电两用对夹式蝶阀 1 台。开停过程详见反冲洗描述。附图（表）名称自控条件表数量张带控制点流程图数量张已中标设备的合同附件、电气原理图（ACF 或 CF 图）数量...
