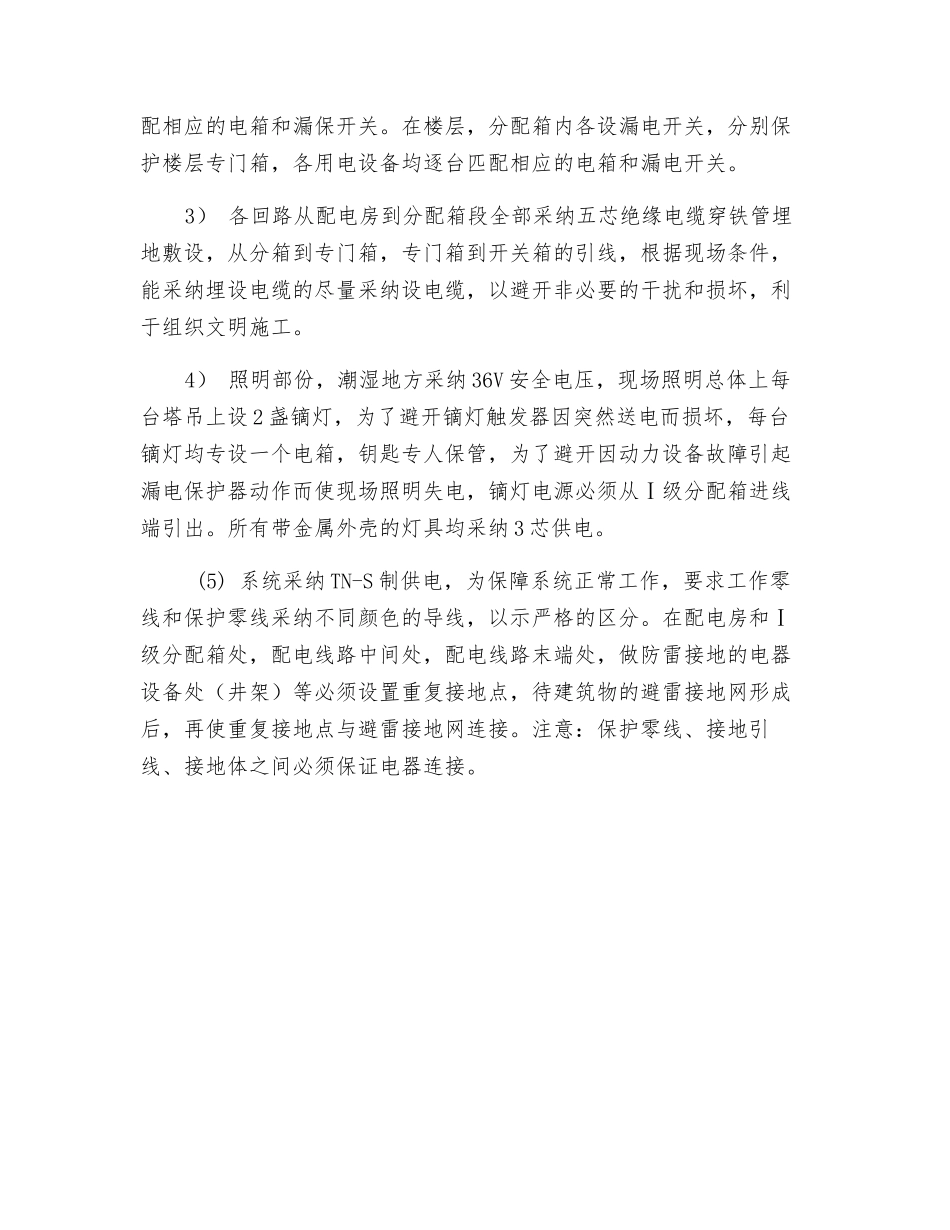

施工用电的安全措施1、施工用电是施工安全的重要措施之一，本工程的施工用电从现场 700KVA 箱变或柴油发电机组引出来后，施工场地设有专门总配电间，内设总配电柜，总配电柜实行接地、接零。然后分出四路配电支路，线末端均设总配电箱，总配电箱设有接地和总漏电保护器，由总配电箱至各施工机械的分配电箱之间采纳三相五线铜芯电缆线，分配电箱里再设各分级漏电保护器，这样布设即可达到三级保护。考虑到可能出现停电因素，配备两台 200KW 柴油发电机组作为业主提供700KVA 箱变不足的补充或应急施工及照明备用电源。施工用电线路走向及配线布置详见“施工总平面布置图”。2、施工用电安全技术措施和电器防火措施 (1) 采纳统一用电管理规则，设专用配电房集中控制。 (2) 人员责任：配电房设专人管理 1 名，施工场地设电工 4 名，均有电工操作证。 (3) 全系统均采纳 TN-S 制供电，设置专用保护零线，使用五芯电缆，实行“三级配电，二级保护，一机一闸，一漏一箱”，做好现场照明的使用安全。 (4) 具体措施：1） 在配电房内配电柜各分路各配 200A 自动空气开关 1 台，并按各分路负载大小调定整定电流值。2） 在回路分配箱内设 100A 漏电保护器，分别保护塔吊、井架专门箱和潜水泵机专门箱，各用电设备均逐台匹配相应的电箱和漏电开关。在钢筋加工回路分配箱中设 150A 漏电开关，各用电设备均逐台匹配相应的电箱和漏保开关。在楼层，分配箱内各设漏电开关，分别保护楼层专门箱，各用电设备均逐台匹配相应的电箱和漏电开关。3） 各回路从配电房到分配箱段全部采纳五芯绝缘电缆穿铁管埋地敷设，从分箱到专门箱，专门箱到开关箱的引线，根据现场条件，能采纳埋设电缆的尽量采纳设电缆，以避开非必要的干扰和损坏，利于组织文明施工。4） 照明部份，潮湿地方采纳 36V 安全电压，现场照明总体上每台塔吊上设 2 盏镝灯，为了避开镝灯触发器因突然送电而损坏，每台镝灯均专设一个电箱，钥匙专人保管，为了避开因动力设备故障引起漏电保护器动作而使现场照明失电，镝灯电源必须从Ⅰ级分配箱进线端引出。所有带金属外壳的灯具均采纳 3 芯供电。 (5) 系统采纳 TN-S 制供电，为保障系统正常工作，要求工作零线和保护零线采纳不同颜色的导线，以示严格的区分。在配电房和Ⅰ级分配箱处，配电线路中间处，配电线路末端处，做防雷接地的电器设备处（井架）等必须设置重复接地点，待建筑物的避雷接地网形成后，再使重复接地点与避雷接地网连接。注意：保护零线、接地引线、接地体之间必须保证电器连接。
