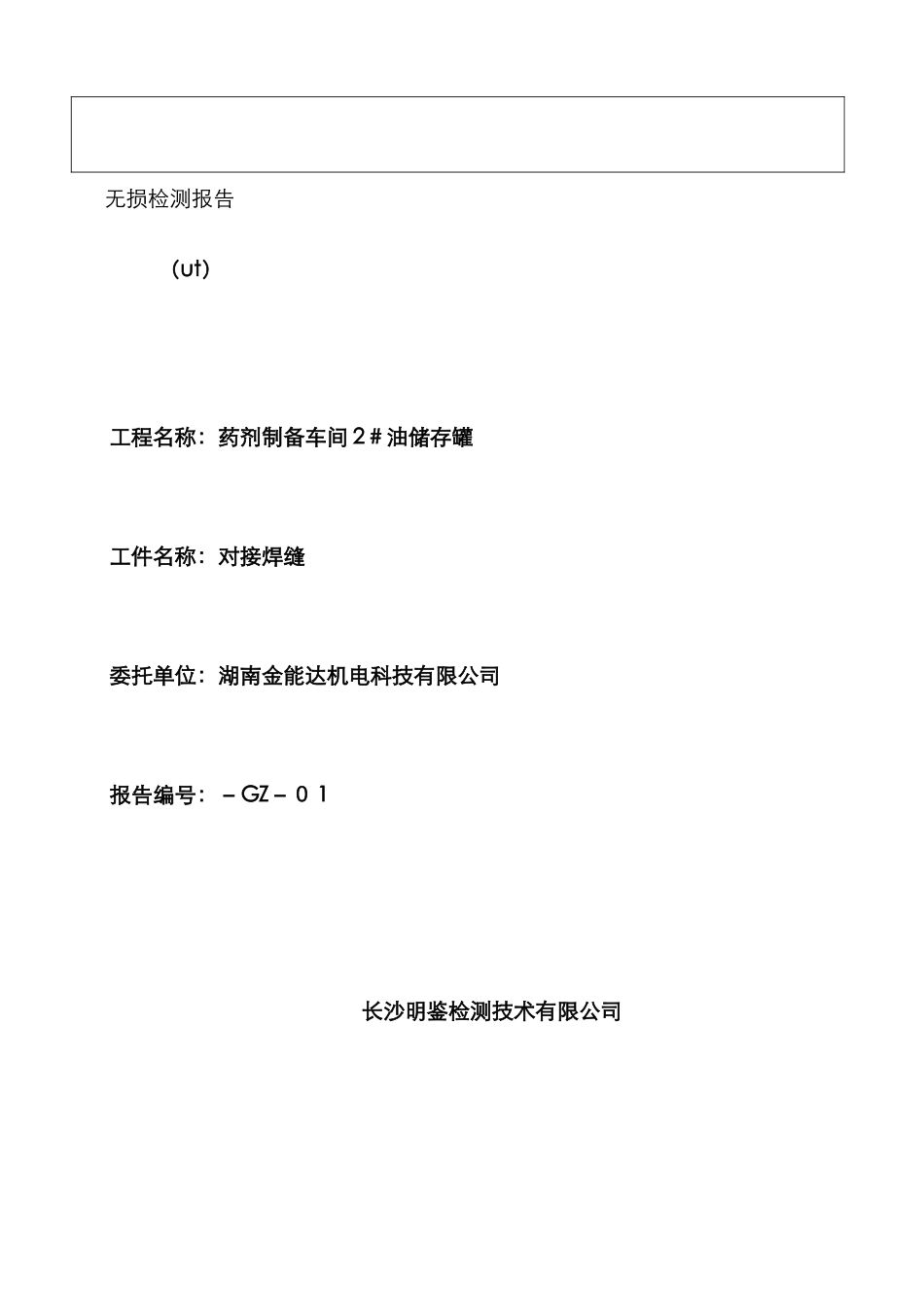

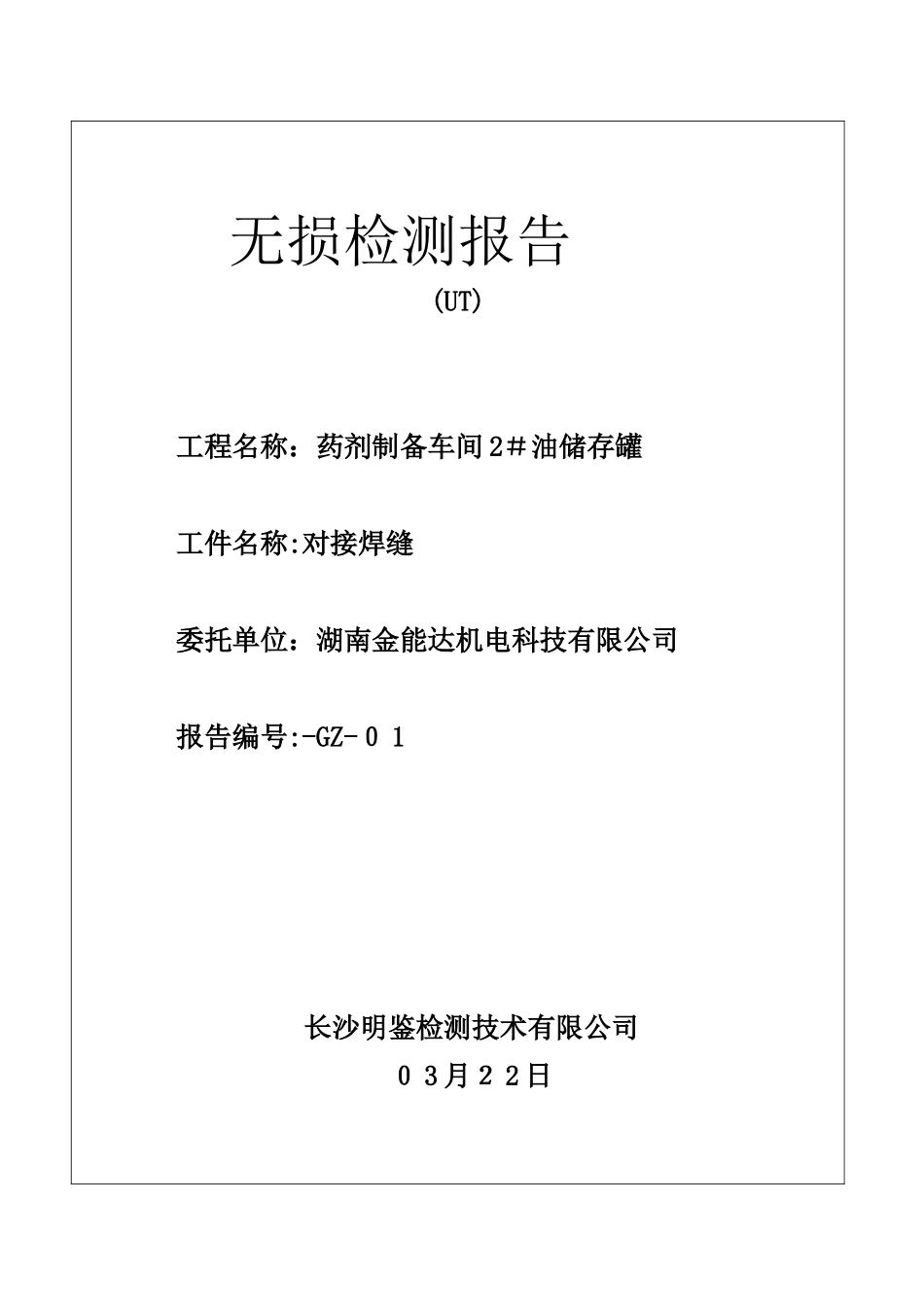

无损检测报告(UT)工程名称：药剂制备车间 2＃油储存罐工件名称:对接焊缝委托单位：湖南金能达机电科技有限公司报告编号:-GZ-０ 1长沙明鉴检测技术有限公司０ 3 月２ 2 日 无损检测报告 （ut）工程名称：药剂制备车间 2＃油储存罐工件名称：对接焊缝委托单位：湖南金能达机电科技有限公司报告编号：－GZ－０ 1 长沙明鉴检测技术有限公司 超声波探伤报告工程名称2#油储存罐检测日期-０ 3-22委托单位湖南金能达机电科技有限公司报告日期-0 ３-22执行法律规范GB50250-执行原则GB １ 1345-工件类型钢管柱连接焊缝合格级别I工件规格ΦX3 ０ 00*6 ｍ m探伤比例１ 00%工件材质Q235B扫查面单面单侧、单面双侧焊接措施双面埋弧焊、气保焊坡口形式V 型探伤条件检查面状态机械打磨耦合剂化学浆糊探伤措施一次反射法表面补偿4 ｄ B探头参数频率 2.5 Ｍ H ｚ,晶片尺寸６ x6mm，前沿５ｍｍ，K 值(２．0-3.0)仪器型号PXU Ｔ-3 ０ 0C探伤敏捷度Φ2X40-18dB试块型号CSK-IIA扫描调节水平 1:1探伤成果及返修状况 GZ-28 制作现场共检测(所涉及旳环焊缝、法兰角焊缝、纵缝）合计 108.594 延米,均未见超标缺陷,测成果合格。(评估级别见焊缝记录;检测部位见超声波检测构造编号图。)报告人审核人无损检测专用章
