本质安全型电气设备防爆原理

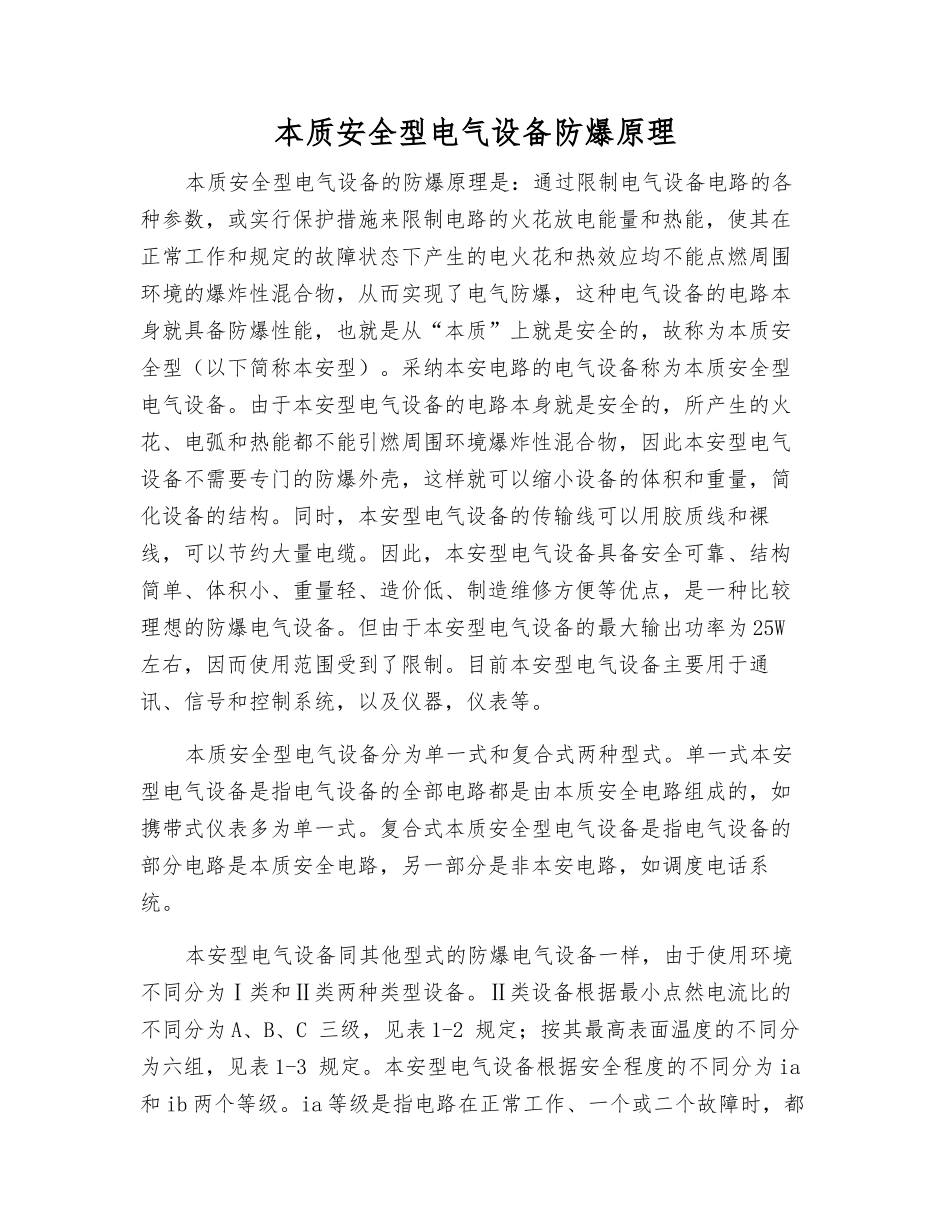

本质安全型电气设备防爆原理_第1页
1/2

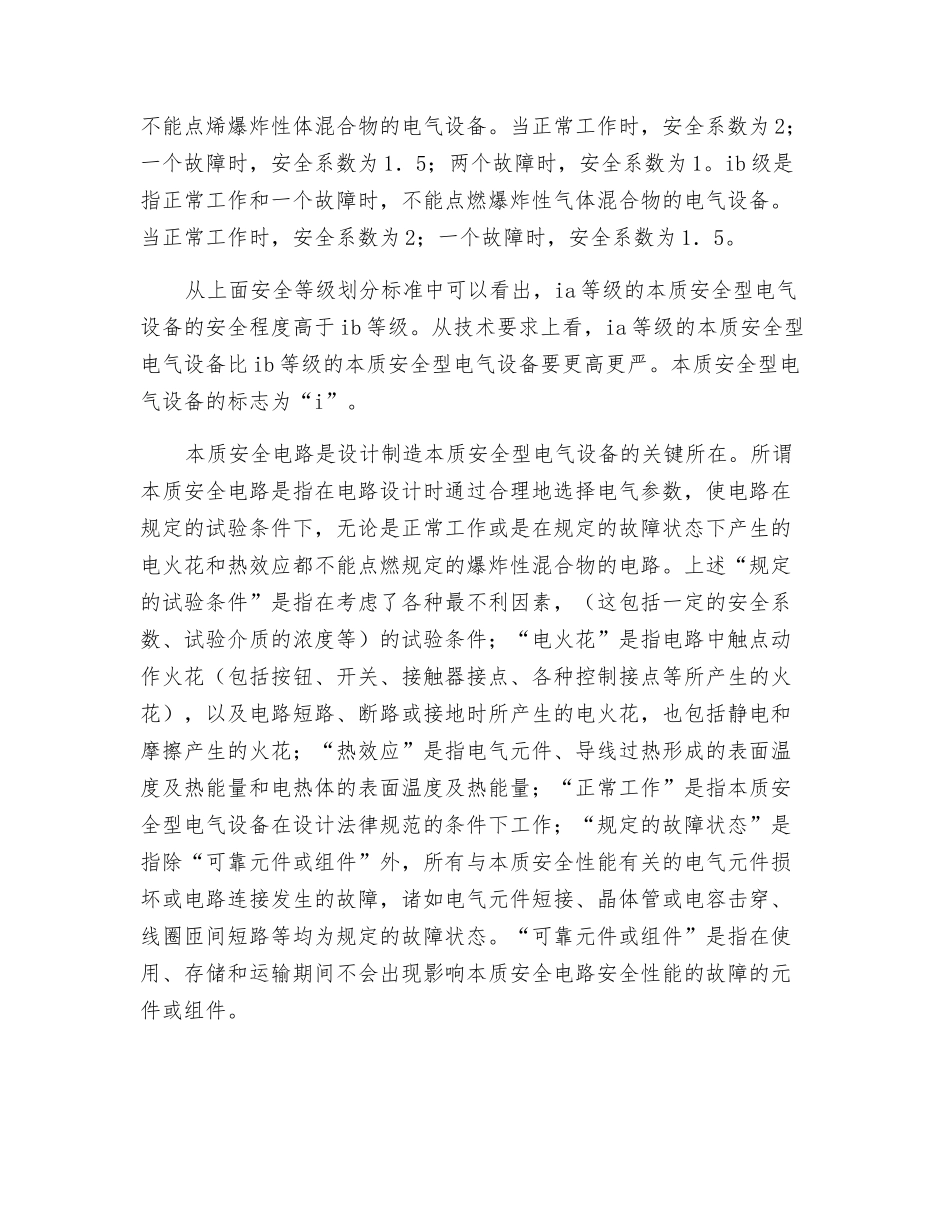

本质安全型电气设备防爆原理_第2页
2/2
本质安全型电气设备防爆原理本质安全型电气设备的防爆原理是:通过限制电气设备电路的各种参数,或实行保护措施来限制电路的火花放电能量和热能,使其在正常工作和规定的故障状态下产生的电火花和热效应均不能点燃周围环境的爆炸性混合物,从而实现了电气防爆,这种电气设备的电路本身就具备防爆性能,也就是从“本质”上就是安全的,故称为本质安全型(以下简称本安型)。采纳本安电路的电气设备称为本质安全型电气设备。由于本安型电气设备的电路本身就是安全的,所产生的火花、电弧和热能都不能引燃周围环境爆炸性混合物,因此本安型电气设备不需要专门的防爆外壳,这样就可以缩小设备的体积和重量,简化设备的结构。同时,本安型电气设备的传输线可以用胶质线和裸线,可以节约大量电缆。因此,本安型电气设备具备安全可靠、结构简单、体积小、重量轻、造价低、制造维修方便等优点,是一种比较理想的防爆电气设备。但由于本安型电气设备的最大输出功率为 25W左右,因而使用范围受到了限制。目前本安型电气设备主要用于通讯、信号和控制系统,以及仪器,仪表等。本质安全型电气设备分为单一式和复合式两种型式。单一式本安型电气设备是指电气设备的全部电路都是由本质安全电路组成的,如携带式仪表多为单一式。复合式本质安全型电气设备是指电气设备的部分电路是本质安全电路,另一部分是非本安电路,如调度电话系统。本安型电气设备同其他型式的防爆电气设备一样,由于使用环境不同分为Ⅰ类和Ⅱ类两种类型设备。Ⅱ类设备根据最小点然电流比的不同分为 A、B、C 三级,见表 1-2 规定;按其最高表面温度的不同分为六组,见表 1-3 规定。本安型电气设备根据安全程度的不同分为 ia和 ib 两个等级。ia 等级是指电路在正常工作、一个或二个故障时,都不能点烯爆炸性体混合物的电气设备。当正常工作时,安全系数为 2;一个故障时,安全系数为 1.5;两个故障时,安全系数为 1。ib 级是指正常工作和一个故障时,不能点燃爆炸性气体混合物的电气设备。当正常工作时,安全系数为 2;一个故障时,安全系数为 1.5。从上面安全等级划分标准中可以看出,ia 等级的本质安全型电气设备的安全程度高于 ib 等级。从技术要求上看,ia 等级的本质安全型电气设备比 ib 等级的本质安全型电气设备要更高更严。本质安全型电气设备的标志为“i”。本质安全电路是设计制造本质安全型电气设备的关键所在。所谓本质安全电路是指在电路设计时通过合理...
