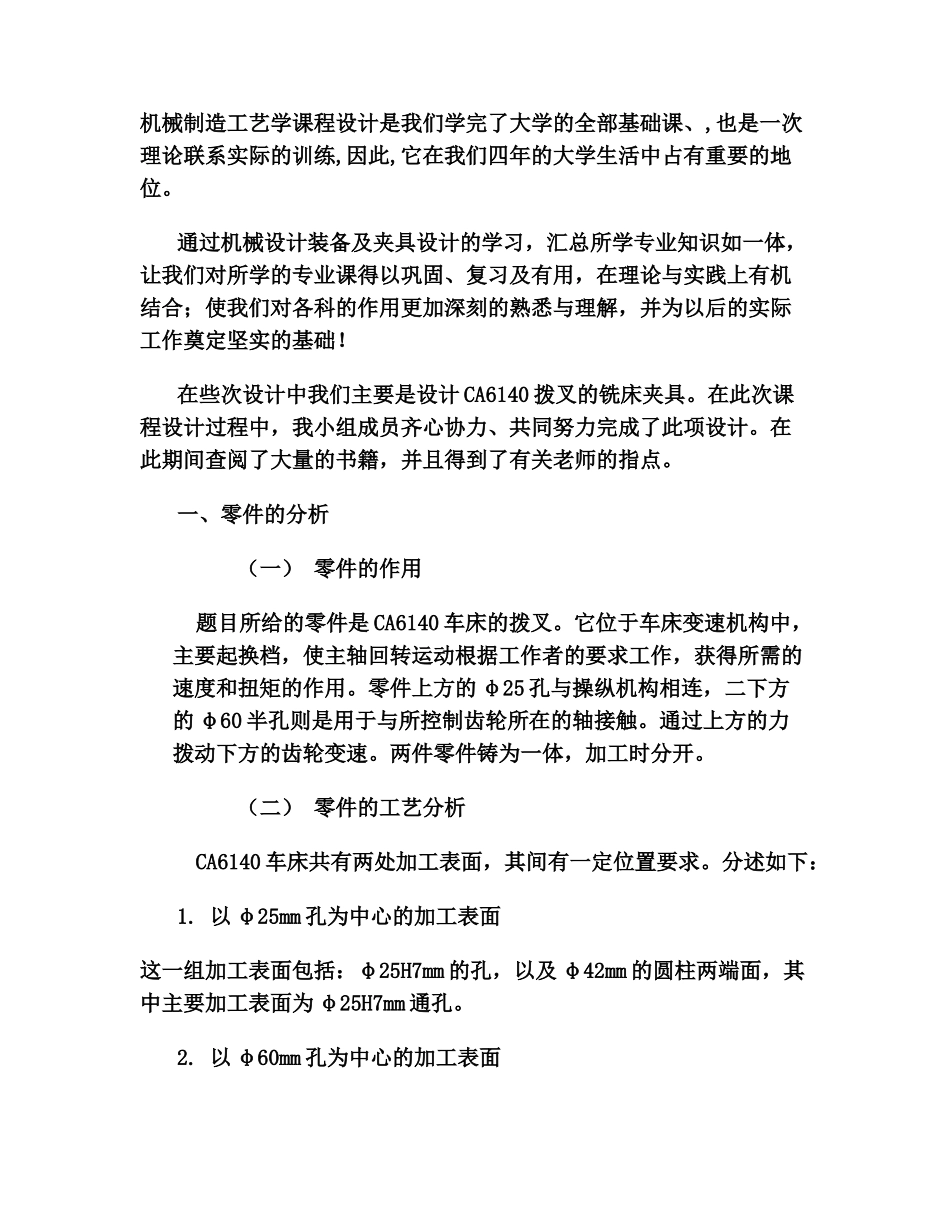

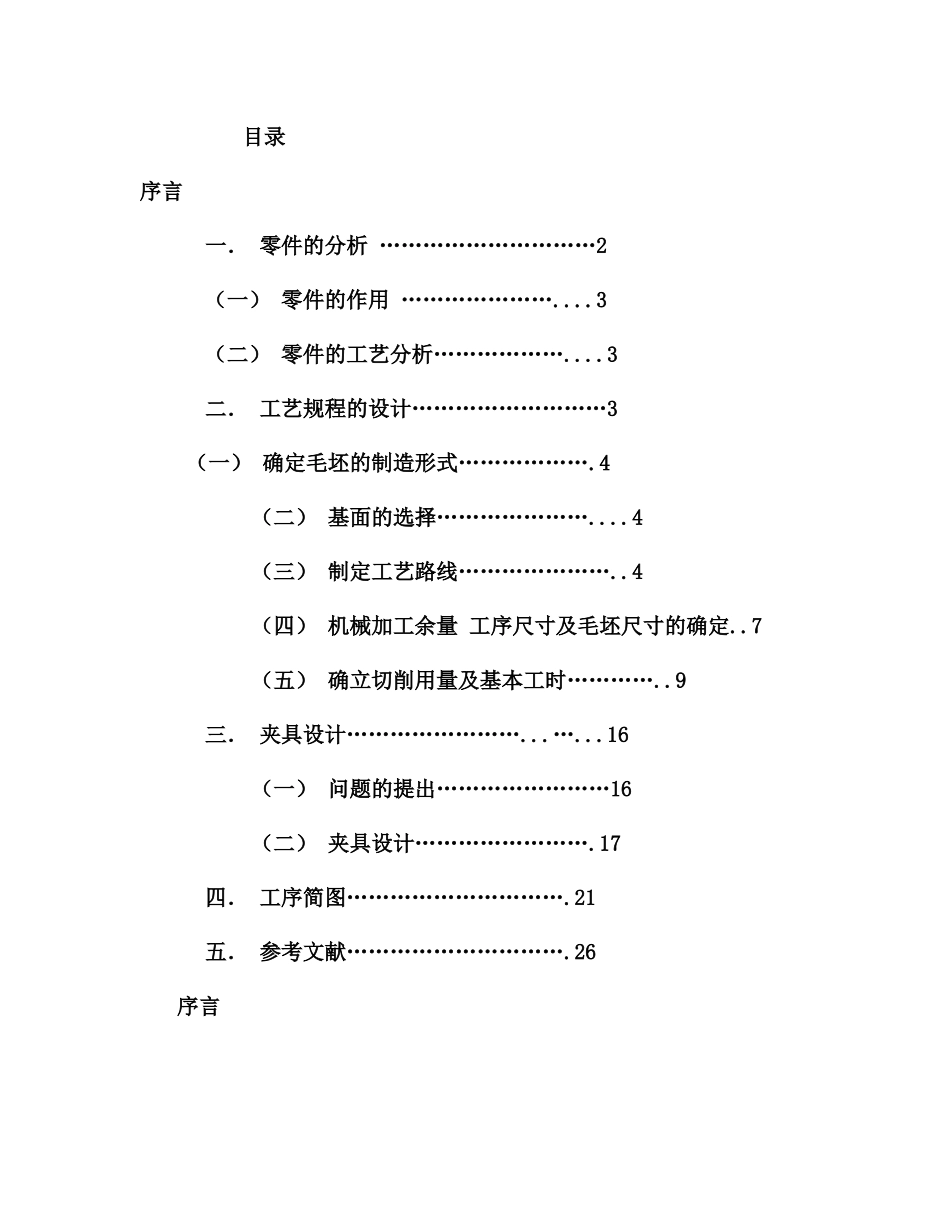

机械制造工艺专业课程设计说明指导书目录序言一． 零件的分析 …………………………2（一） 零件的作用 …………………....3（二） 零件的工艺分析………………....3二． 工艺规程的设计………………………3（一） 确定毛坯的制造形式……………….4（二） 基面的选择…………………....4（三） 制定工艺路线…………………..4（四） 机械加工余量 工序尺寸及毛坯尺寸的确定..7（五） 确立切削用量及基本工时…………..9三． 夹具设计……………………...…...16（一） 问题的提出……………………16（二） 夹具设计…………………….17四． 工序简图………………………….21五． 参考文献………………………….26序言机械制造工艺学课程设计是我们学完了大学的全部基础课、,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。通过机械设计装备及夹具设计的学习，汇总所学专业知识如一体，让我们对所学的专业课得以巩固、复习及有用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计 CA6140 拨叉的铣床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍，并且得到了有关老师的指点。一、零件的分析（一） 零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 φ25 孔与操纵机构相连，二下方的 φ60 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二） 零件的工艺分析CA6140 车床共有两处加工表面，其间有一定位置要求。分述如下：1. 以 φ25mm 孔为中心的加工表面这一组加工表面包括：φ25H7mm 的孔，以及 φ42mm 的圆柱两端面，其中主要加工表面为 φ25H7mm 通孔。2. 以 φ60mm 孔为中心的加工表面这一组加工表面包括：φ60H12 的孔，以及 φ60H12 的两个端面。主要是 φ60H12 的孔。3. 铣 16H11 的槽这一组加工表面包括：此槽的端面，16H11mm 的槽的底面，16H11mm 的槽两侧面。4. 以 M22×。这一组加工表面包括：M22×，长 32mm 的端面。主要加工表面为 M22×。这两组加工表面之间有着一定的位置要求，主要是：（1 ） .。（2 ） 。由上面分析可...
