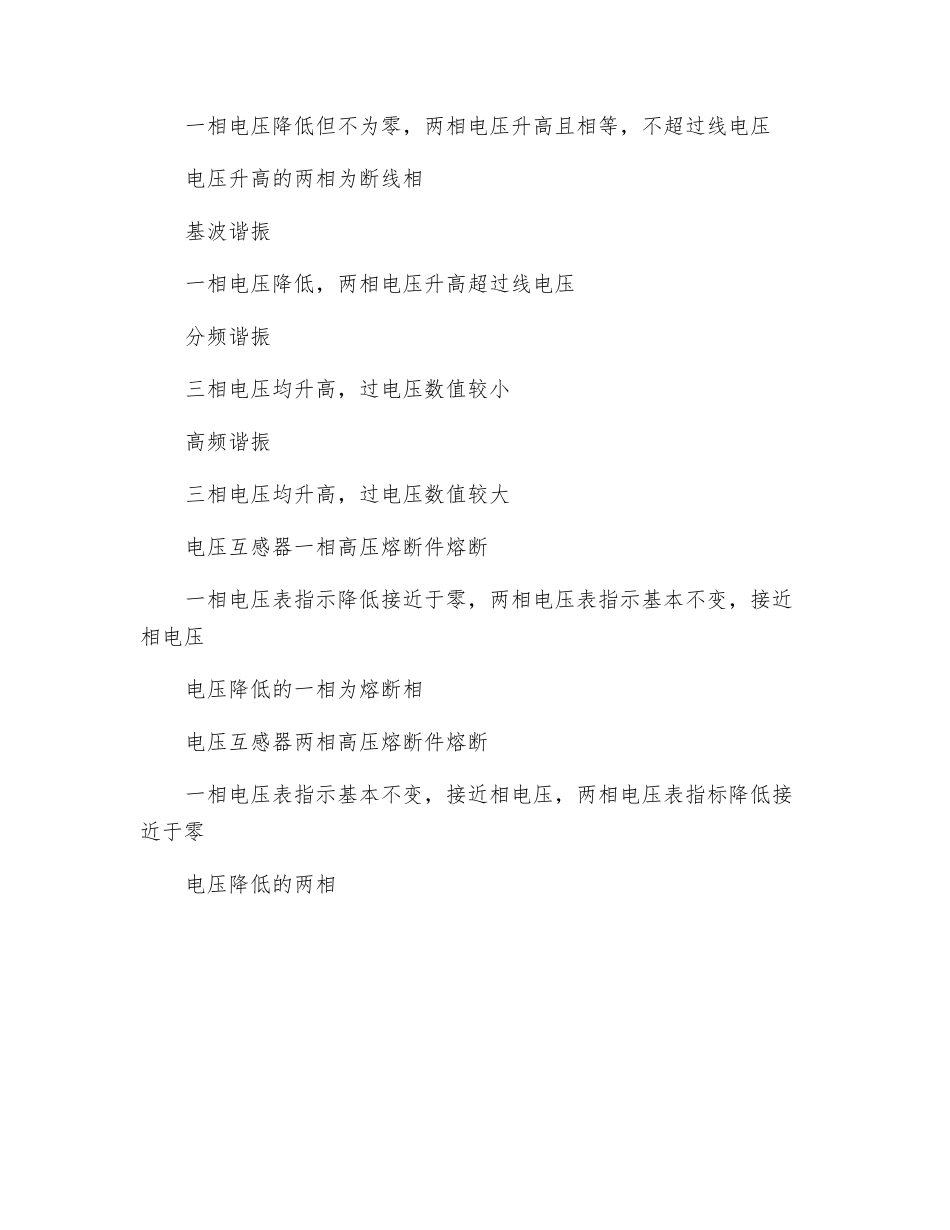

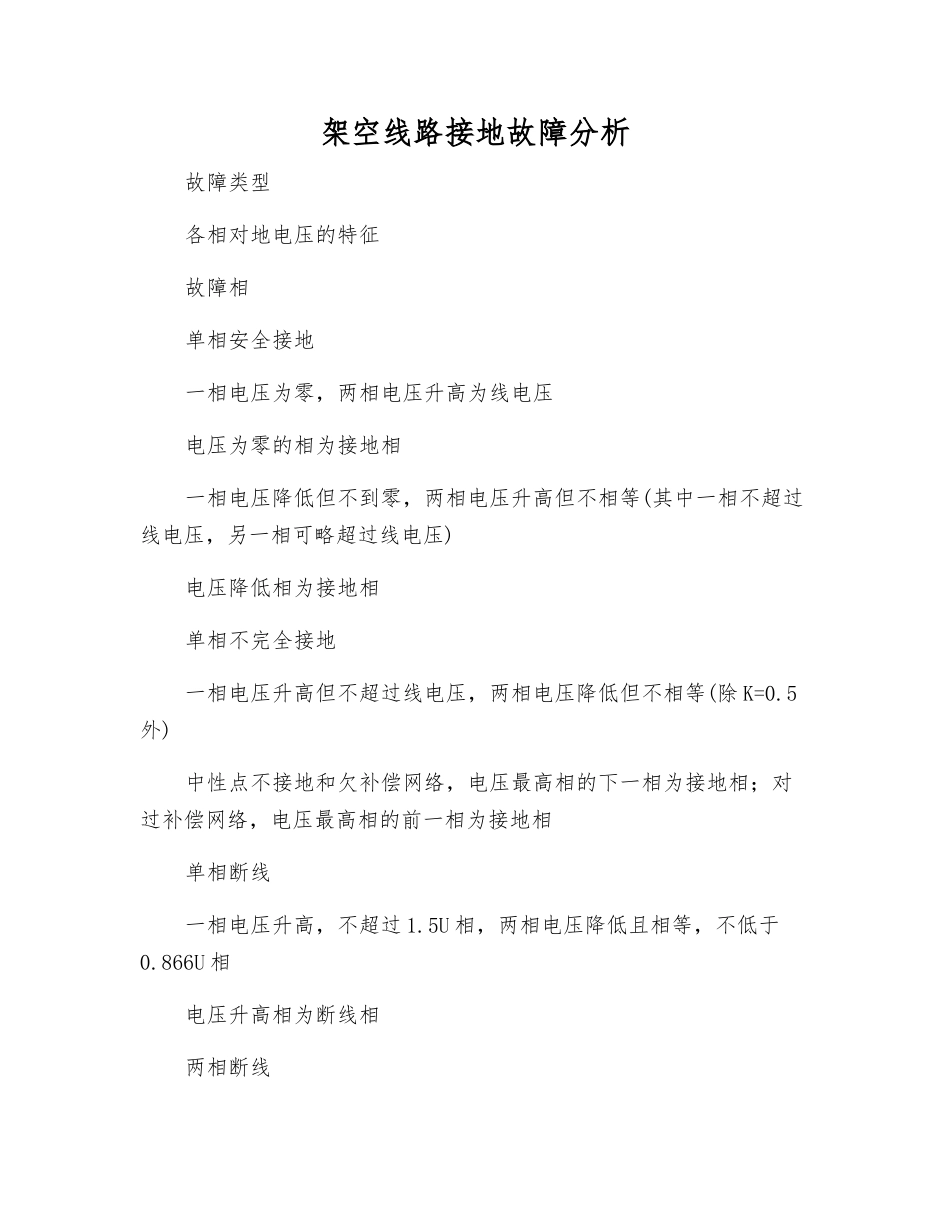

架空线路接地故障分析故障类型各相对地电压的特征故障相单相安全接地一相电压为零,两相电压升高为线电压电压为零的相为接地相一相电压降低但不到零,两相电压升高但不相等(其中一相不超过线电压,另一相可略超过线电压)电压降低相为接地相单相不完全接地一相电压升高但不超过线电压,两相电压降低但不相等(除 K=0.5外)中性点不接地和欠补偿网络,电压最高相的下一相为接地相;对过补偿网络,电压最高相的前一相为接地相单相断线一相电压升高,不超过 1.5U 相,两相电压降低且相等,不低于0.866U 相电压升高相为断线相两相断线一相电压降低但不为零,两相电压升高且相等,不超过线电压电压升高的两相为断线相基波谐振一相电压降低,两相电压升高超过线电压分频谐振三相电压均升高,过电压数值较小高频谐振三相电压均升高,过电压数值较大电压互感器一相高压熔断件熔断一相电压表指示降低接近于零,两相电压表指示基本不变,接近相电压电压降低的一相为熔断相电压互感器两相高压熔断件熔断一相电压表指示基本不变,接近相电压,两相电压表指标降低接近于零电压降低的两相
