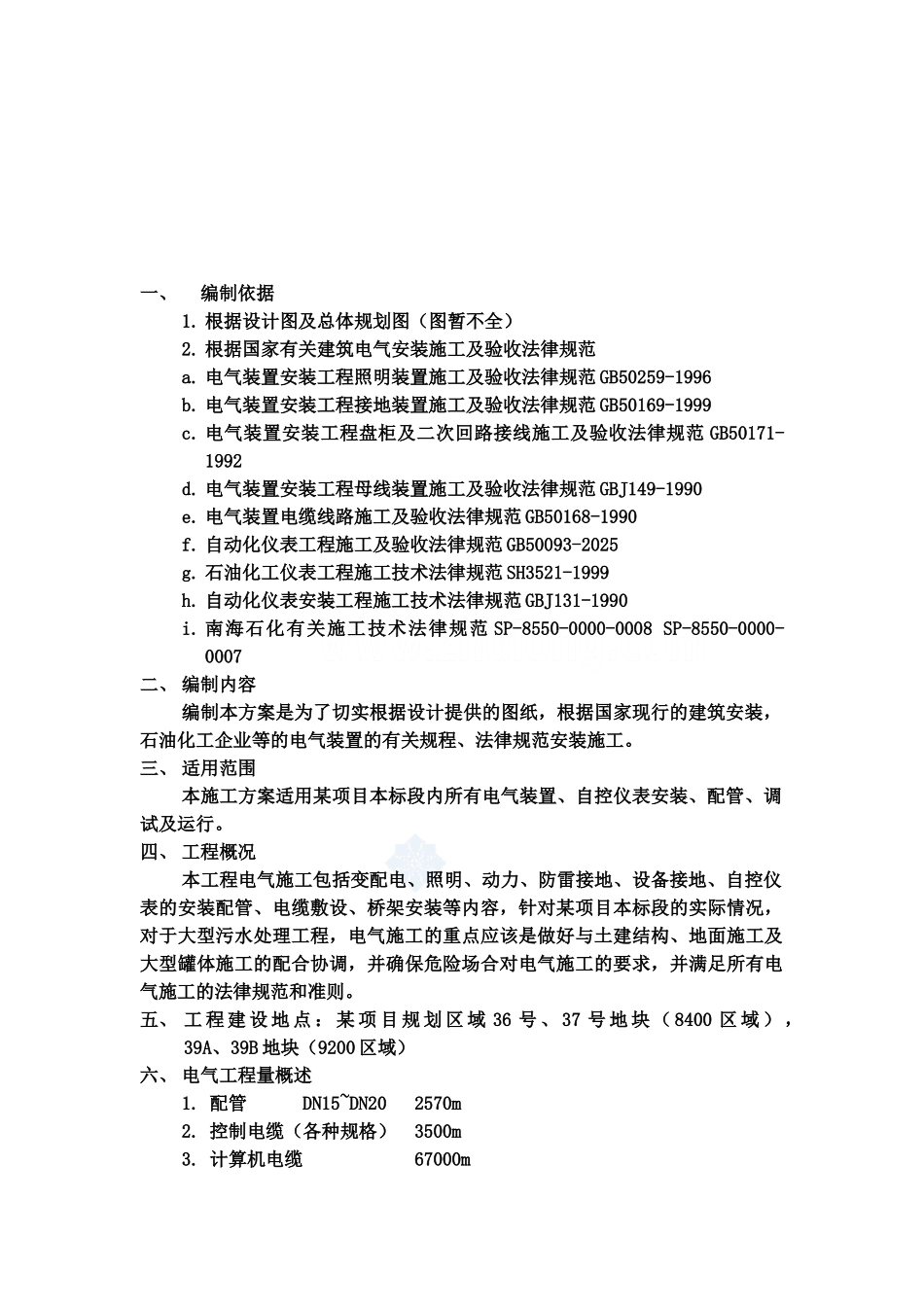

某项目电气仪表安装工程施工项目组织设计方案讨论电 气 仪 表 安 装 工 程施工组织设计(方案)批准: 审核: 编制: 一、 编制依据1. 根据设计图及总体规划图(图暂不全)2. 根据国家有关建筑电气安装施工及验收法律规范a. 电气装置安装工程照明装置施工及验收法律规范 GB50259-1996b. 电气装置安装工程接地装置施工及验收法律规范 GB50169-1999c. 电气装置安装工程盘柜及二次回路接线施工及验收法律规范 GB50171-1992d. 电气装置安装工程母线装置施工及验收法律规范 GBJ149-1990e. 电气装置电缆线路施工及验收法律规范 GB50168-1990f. 自动化仪表工程施工及验收法律规范 GB50093-2025g. 石油化工仪表工程施工技术法律规范 SH3521-1999h. 自动化仪表安装工程施工技术法律规范 GBJ131-1990i. 南海石化有关施工技术法律规范 SP-8550-0000-0008 SP-8550-0000-0007二、 编制内容编制本方案是为了切实根据设计提供的图纸,根据国家现行的建筑安装,石油化工企业等的电气装置的有关规程、法律规范安装施工。三、 适用范围本施工方案适用某项目本标段内所有电气装置、自控仪表安装、配管、调试及运行。四、 工程概况本工程电气施工包括变配电、照明、动力、防雷接地、设备接地、自控仪表的安装配管、电缆敷设、桥架安装等内容,针对某项目本标段的实际情况,对于大型污水处理工程,电气施工的重点应该是做好与土建结构、地面施工及大型罐体施工的配合协调,并确保危险场合对电气施工的要求,并满足所有电气施工的法律规范和准则。五、 工 程 建 设 地 点 : 某 项 目 规 划 区 域 36 号 、 37 号 地 块 ( 8400 区 域 ) ,39A、39B 地块(9200 区域)六、 电气工程量概述1. 配管 DN15~DN20 2570m2. 控制电缆(各种规格) 3500m3. 计算机电缆 67000m 4. 各类流量计、分析仪等计量、检测仪表 360 台(套)5. 电力电缆(各种规格) 38000m6. 支吊架制安(型钢) 35T7. 各类大小电动机 160 台(套)8. 桥架(梯式) 暂无图纸七、 验收标准1. 根据设计图纸及相关的技术文件2. 电气装置安装工程照明装置施工及验收法律规范 GB50303-20253. 电气装置安装工程接地装置施工及验收法律规范 GB50169-19994. 电气装置安装工程盘柜及二次回路接线施工及验收法律规范 GB50171-19925. 电气装置安装工程母线装置施工及验收法律规范 GBJ149-19906. 电气装置电缆线路施...
