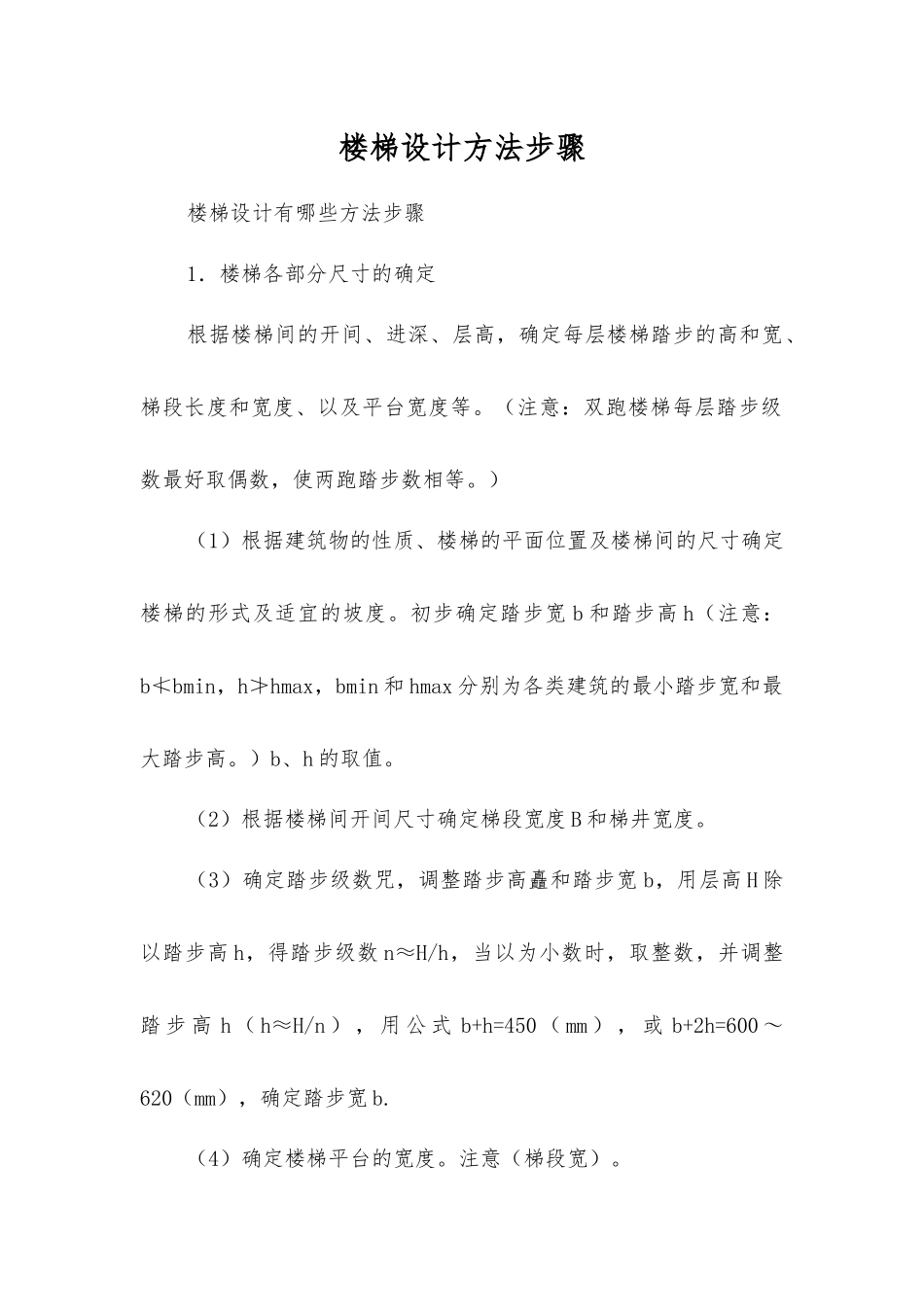

楼梯设计方法步骤_第1页
1/3

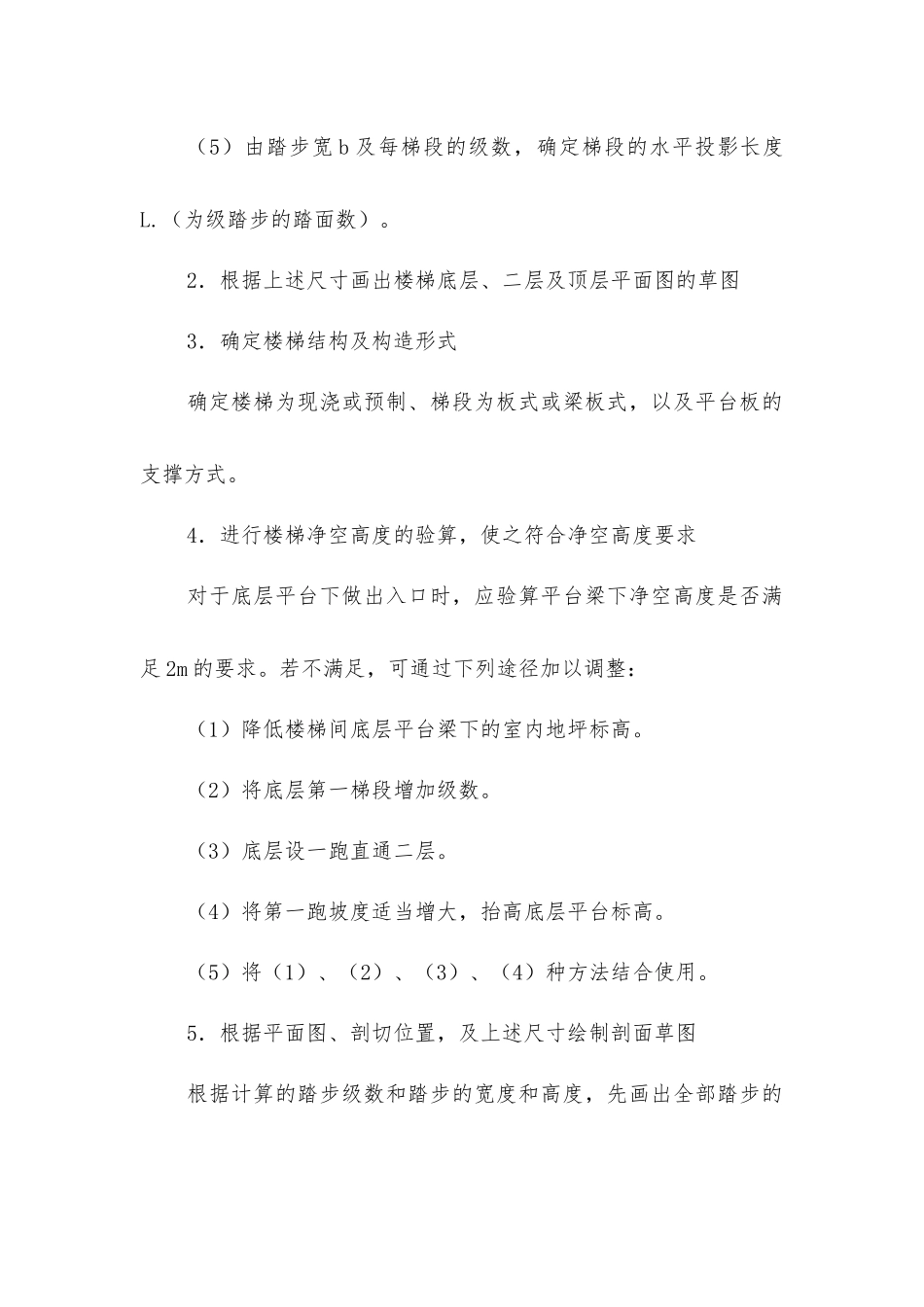

楼梯设计方法步骤_第2页
2/3

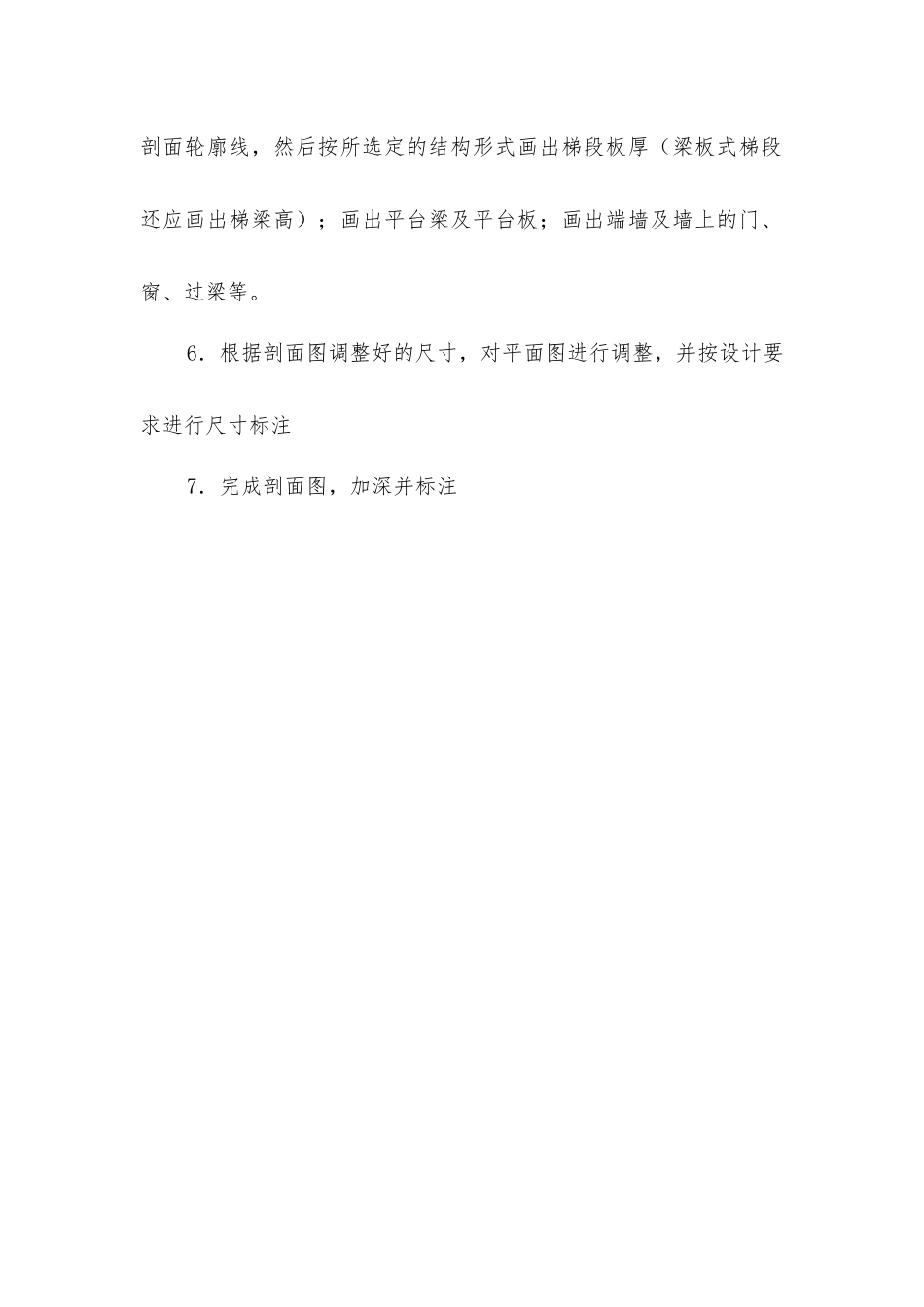

楼梯设计方法步骤_第3页
3/3
楼梯设计方法步骤楼梯设计有哪些方法步骤1.楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。(注意:双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等。)(1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽 b 和踏步高 h(注意:b≮bmin,h≯hmax,bmin 和 hmax 分别为各类建筑的最小踏步宽和最大踏步高。)b、h 的取值。(2)根据楼梯间开间尺寸确定梯段宽度 B 和梯井宽度。(3)确定踏步级数咒,调整踏步高矗和踏步宽 b,用层高 H 除以踏步高 h,得踏步级数 n≈H/h,当以为小数时,取整数,并调整踏 步 高 h ( h≈H/n ) , 用 公 式 b+h=450 ( mm ) , 或 b+2h=600 ~620(mm),确定踏步宽 b.(4)确定楼梯平台的宽度。注意(梯段宽)。(5)由踏步宽 b 及每梯段的级数,确定梯段的水平投影长度L.(为级踏步的踏面数)。2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图3.确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。4.进行楼梯净空高度的验算,使之符合净空高度要求对于底层平台下做出入口时,应验算平台梁下净空高度是否满足 2m 的要求。若不满足,可通过下列途径加以调整:(1)降低楼梯间底层平台梁下的室内地坪标高。(2)将底层第一梯段增加级数。(3)底层设一跑直通二层。(4)将第一跑坡度适当增大,抬高底层平台标高。(5)将(1)、(2)、(3)、(4)种方法结合使用。5.根据平面图、剖切位置,及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度,先画出全部踏步的剖面轮廓线,然后按所选定的结构形式画出梯段板厚(梁板式梯段还应画出梯梁高);画出平台梁及平台板;画出端墙及墙上的门、窗、过梁等。6.根据剖面图调整好的尺寸,对平面图进行调整,并按设计要求进行尺寸标注7.完成剖面图,加深并标注
