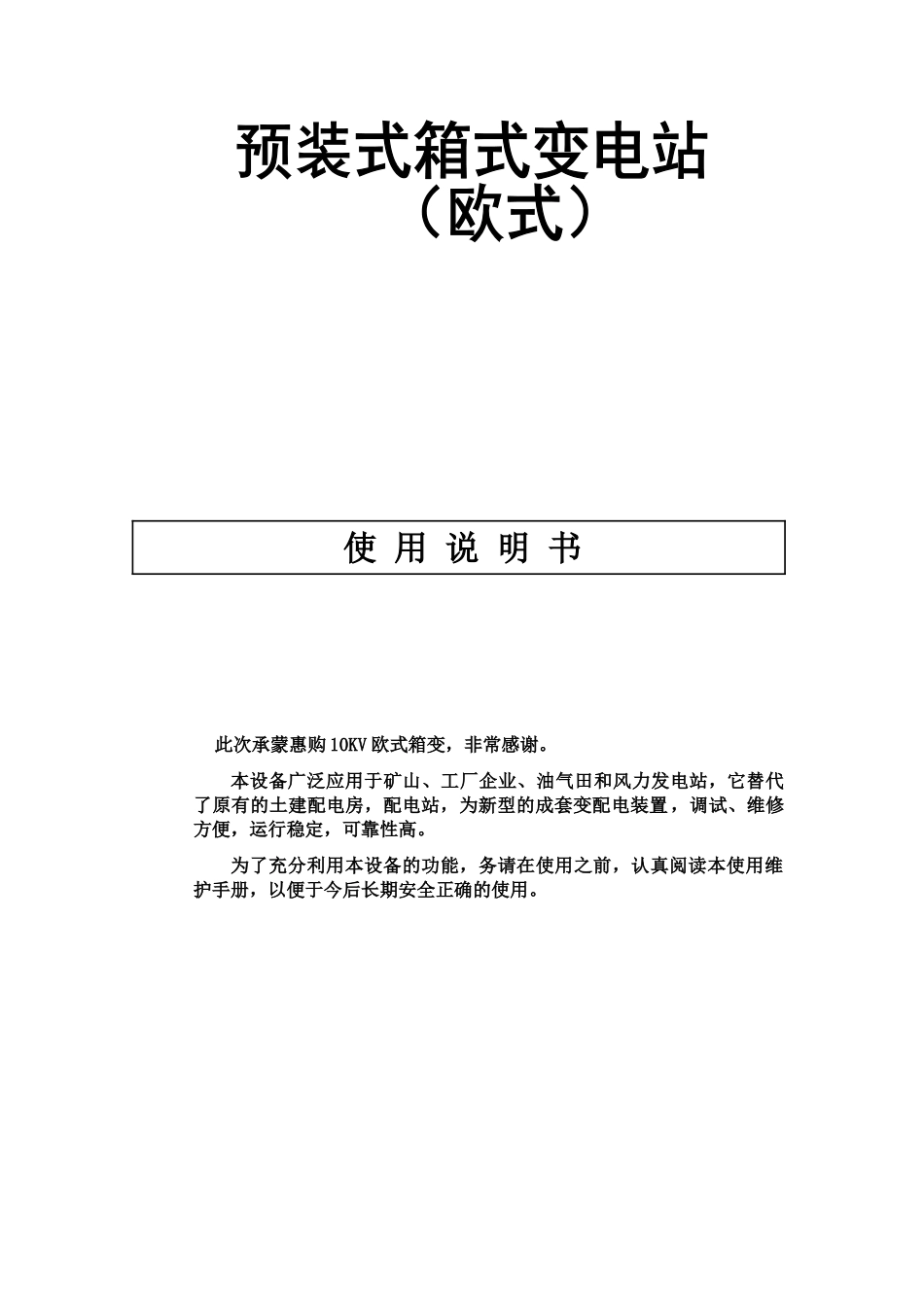

欧式箱变通用说明指导书使 用 说 明 书此次承蒙惠购 10KV 欧式箱变，非常感谢。本设备广泛应用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。为了充分利用本设备的功能，务请在使用之前，认真阅读本使用维护手册，以便于今后长期安全正确的使用。特别声明：本资料的内容、文字排版及图像均依法申请了版权保护，任何单位或个人不得翻印或窃取有关资料，否则，将依法追究其侵权行为。目 录1、概 述 …………………………………………………………… ………………42、型号说明 ………………………………………………………………………………5 3、使用条件 ………………………………………………………………………………5 4、技术法律规范 ………………………………………………………………………………65、技术参数 ………………………………………………………………………………86、各单元技术说明…… …………………………………………………………………107、控制与工艺要求………………………………………………………………………148、安装与维修 …………………………………………………………………………169、订货须知 ……………………………………………………………………………2210、图 纸………………………………………………………………………………22本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。 欧式箱变的接线形式 a、单台配变形式—两路 10KV 进线；单台变压器容量一般在 100KVA～800KVA；低压出线柜一般为 4～6 路。 b、两台配变形式—两路 10KV 进线；两台变压器，每台变压器的容量在 100KVA～800KKVA;低压出线电缆一般为 8～12 路。1 、概 述箱变的主要部件：变压器、10KV 环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。 欧式箱变的优点：噪音与Ⅲ型电站和Ⅰ型电站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起...
