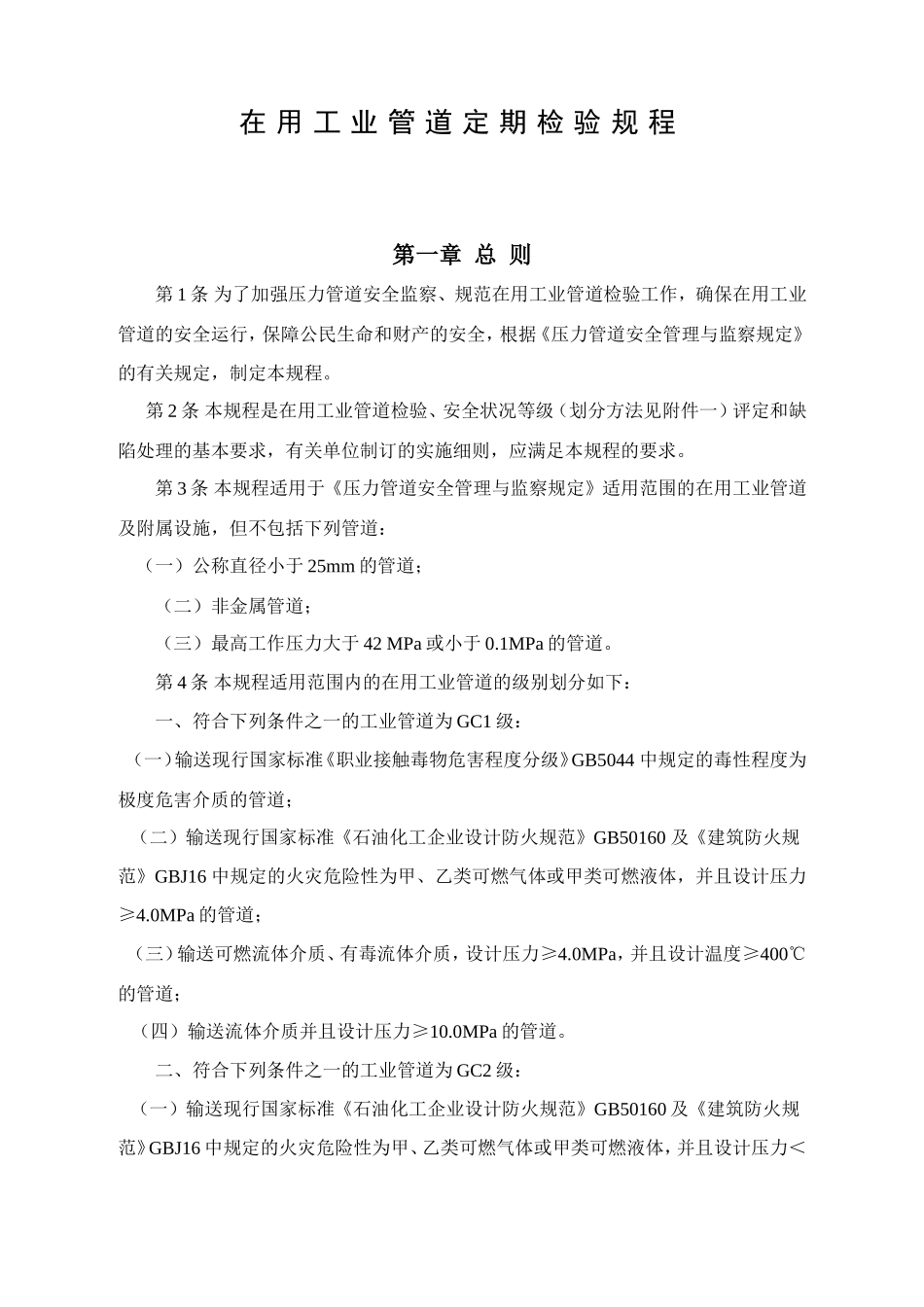

在用工业管道定期检验规程第一章总则第1条为了加强压力管道安全监察、规范在用工业管道检验工作，确保在用工业管道的安全运行，保障公民生命和财产的安全，根据《压力管道安全管理与监察规定》的有关规定，制定本规程。第2条本规程是在用工业管道检验、安全状况等级（划分方法见附件一）评定和缺陷处理的基本要求，有关单位制订的实施细则，应满足本规程的要求。第3条本规程适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施，但不包括下列管道：（一）公称直径小于25mm的管道；（二）非金属管道；（三）最高工作压力大于42MPa或小于0.1MPa的管道。第4条本规程适用范围内的在用工业管道的级别划分如下：一、符合下列条件之一的工业管道为GC1级：（一）输送现行国家标准《职业接触毒物危害程度分级》GB5044中规定的毒性程度为极度危害介质的管道；（二）输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa的管道；（三）输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道；（四）输送流体介质并且设计压力≥10.0MPa的管道。二、符合下列条件之一的工业管道为GC2级：（一）输送现行国家标准《石油化工企业设计防火规范》GB50160及《建筑防火规范》GBJ16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa的管道；（二）输送可燃流体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道；（三）输送非可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道；（四）输送流体介质，设计压力＜10.0MPa，并且设计温度＜400℃的管道。三、符合下列条件之一的GC2级工业管道划分为GC3级：（一）输送可燃流体介质、有毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道；（二）输送非可燃流体介质、无毒流体介质，设计压力＜4.0MPa并且设计温度＜400℃的管道。其中穿越铁路干线、重要桥梁、住宅及工厂重要设施的输送火灾危险性为甲、乙类介质或毒性程度为中度危害以上介质的GC2、GC3级工业管道，其穿越部分按GC1级管道的检验要求进行检验。第5条在用工业管道定期检验分为在线检验和全面检验。第6条从事在用工业管道检验的单位和检验人员，应履行以下义务：（一）应在认可的资格范围内从事压力管道的检验工作。（二）接受质量技术监督部门的监督检查和业务指导。（三）保证检验质量，并对检验的结果负责。第二章在线检验第一节一般规定第7条在线检验是在运行条件下对在用工业管道进行的检验，在线检验每年至少一次。第8条在线检验工作由使用单位进行，使用单位也可将在线检验工作委托给具有压力管道检验资格的单位。使用单位应制定在线检验管理制度，从事在线检验工作的检验人员须经专业培训，并报省级或其授权的地（市）级质量技术监督部门备案。使用单位根据具体情况制定检验计划和方案，安排检验工作。第9条在线检验一般以宏观检查和安全保护装置检验为主，必要时进行测厚检查和电阻值测量。管道的下述部位一般为重点检查部位：（一）压缩机、泵的出口部位；（二）补偿器、三通、弯头（弯管）、大小头、支管连接及介质流动的死角等部位；（三）支吊架损坏部位附近的管道组成件以及焊接接头；（四）曾经出现过影响管道安全运行的问题的部位；（五）处于生产流程要害部位的管段以及与重要装置或设备相连接的管段；（六）工作条件苛刻及承受交变载荷的管段。第10条本章所规定的在线检验项目是在线检验的一般要求，检验人员可根据实际情况确定实际检验项目和内容，并进行检验工作。第二节检验项目及要求第11条在线检验的一般程序见图1。第12条在线检验开始前，使用单位应准备好与检验有关的管道平面布置图、管道工艺流程图、单线图、历次在线检验及全面检验报告、运行参数等技术资料，检验人员应在了解这些资料的基础上对管道运行记录、开停车记录、管道隐患监护措施实施情况记录、管道改造施工记录、检修报告、管道故障处理记录等进行检查，并根据实际情况制定检验...
