民用建筑电梯电气设计

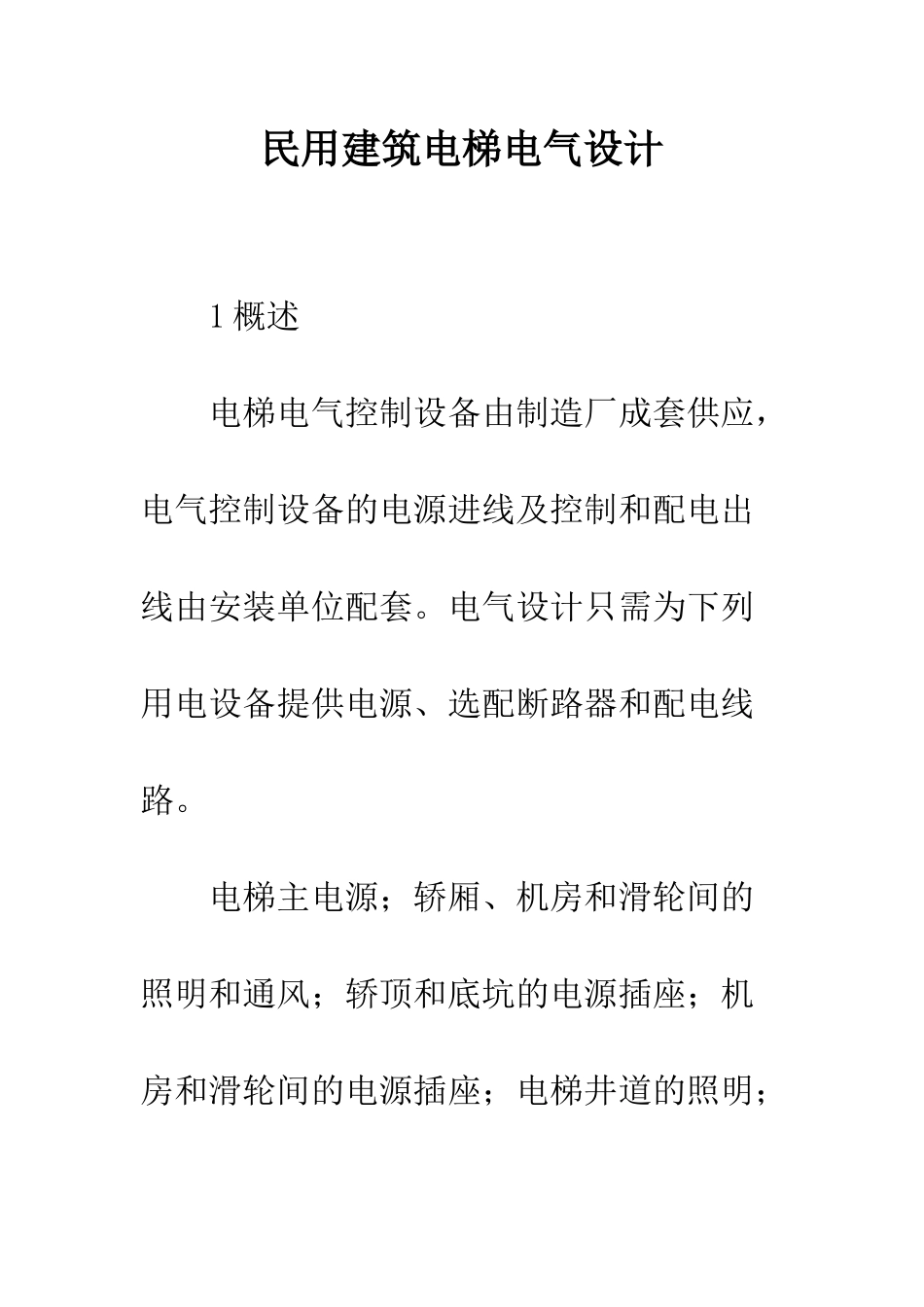

民用建筑电梯电气设计_第1页
1/14

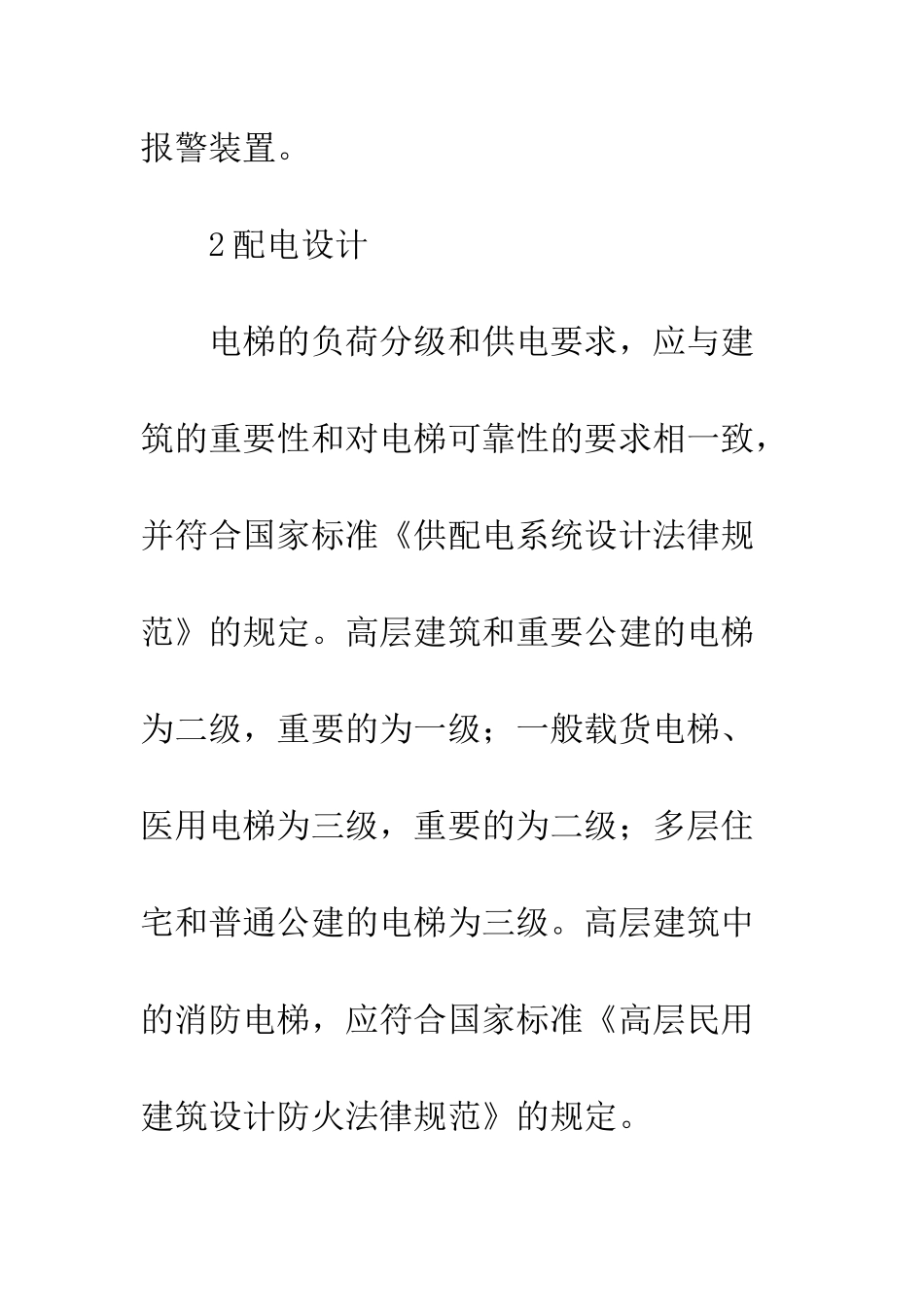

民用建筑电梯电气设计_第2页
2/14
民用建筑电梯电气设计_第3页
3/14
民用建筑电梯电气设计 1 概述 电梯电气控制设备由制造厂成套供应,电气控制设备的电源进线及控制和配电出线由安装单位配套。电气设计只需为下列用电设备提供电源、选配断路器和配电线路。 电梯主电源;轿厢、机房和滑轮间的照明和通风;轿顶和底坑的电源插座;机房和滑轮间的电源插座;电梯井道的照明;报警装置。 2 配电设计 电梯的负荷分级和供电要求,应与建筑的重要性和对电梯可靠性的要求相一致,并符合国家标准《供配电系统设计法律规范》的规定。高层建筑和重要公建的电梯为二级,重要的为一级;一般载货电梯、医用电梯为三级,重要的为二级;多层住宅和普通公建的电梯为三级。高层建筑中的消防电梯,应符合国家标准《高层民用建筑设计防火法律规范》的规定。 电梯的供电,宜从变压器低压出口处分开自成供电系统。 一级负荷电梯的供电电源应有两个电源,供电采纳两个电源送至最末一级配电装置处,并自动切换,为一级负荷供电的回路应专用,不应接入其它级别的负荷; 二级负荷电梯的供电电源宜有两个电源,供电可采纳两个回路送至最末一级配电装置处,并自动切换。当变电系统低压侧为单母线分段且母联断路器采纳自动投入方式时,可采纳线路可靠独立出线的单回路供电。亦可由应急母线或区域双电源自动互投配电装置出线的、可靠的单回路供电。 消防电梯的供电,应采纳两个电源送至最末一级配电装置处,并自动切换。 三级负荷电梯的供电,宜采纳专用回路供电。 每台电梯应装设单独的隔离电器和保护装置,并设置在机房内便于操作和维修的地点,应能从机房入口处方便、迅速地接近。假如机房为几台电梯共用,各台电梯的隔离电器应易于识别。隔离电器应具有切断电梯正常使用情况下最大电流的能力但不应切断下列设备的供电:轿厢、机房和滑轮间的照明和通风;轿顶和底坑的电源插座;机房和滑轮间的电源插座; 电梯井道的照明;报警装置。 上述照明、通风装置和插座的电源,可以从电梯的主电源开关前取得,由机房内电源配电箱供电或单设照明配电箱,或另引照明供电回路并单设照明配电箱。 主开关选择 电梯电源设备的馈电开关宜采纳低压断路器。低压断路器的额定电流应根据持续负荷电流和拖动电动机的起动电流来确定。过电流保护装置的负载-时间特性应设备负载-时间特性曲线相配合。 照明、通风装置和插座的供电回路,根据设备所在部位和工作特点划分,至少应分为两个供电回路并分别设置隔离电器和保护装置: 轿厢用电设备供电回...
