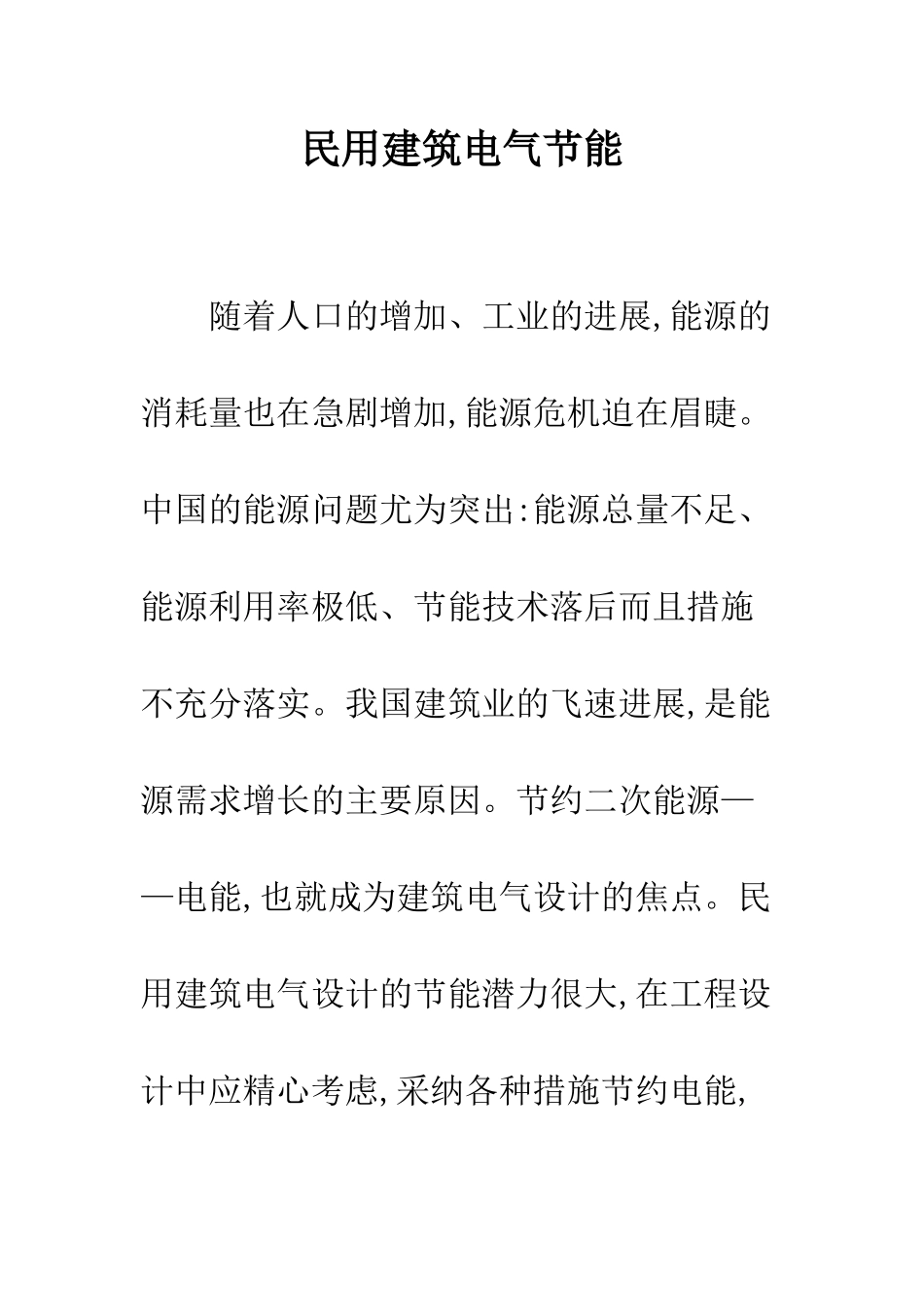

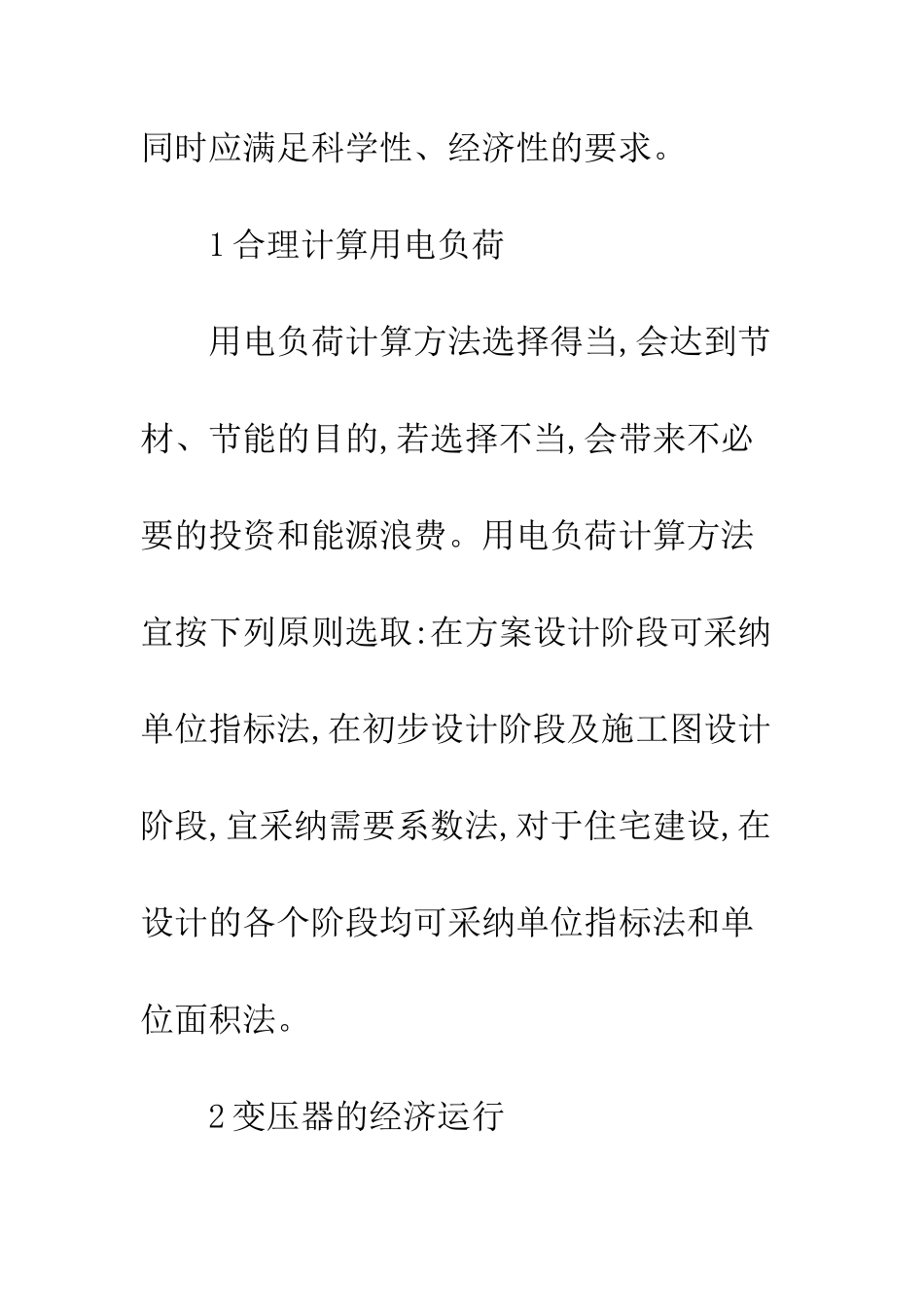

民用建筑电气节能 随着人口的增加、工业的进展,能源的消耗量也在急剧增加,能源危机迫在眉睫。中国的能源问题尤为突出:能源总量不足、能源利用率极低、节能技术落后而且措施不充分落实。我国建筑业的飞速进展,是能源需求增长的主要原因。节约二次能源——电能,也就成为建筑电气设计的焦点。民用建筑电气设计的节能潜力很大,在工程设计中应精心考虑,采纳各种措施节约电能,同时应满足科学性、经济性的要求。 1 合理计算用电负荷 用电负荷计算方法选择得当,会达到节材、节能的目的,若选择不当,会带来不必要的投资和能源浪费。用电负荷计算方法宜按下列原则选取:在方案设计阶段可采纳单位指标法,在初步设计阶段及施工图设计阶段,宜采纳需要系数法,对于住宅建设,在设计的各个阶段均可采纳单位指标法和单位面积法。 2 变压器的经济运行 变压器的损耗包括空载损耗和负载损耗,即:Pb=Po+β2×Pk, 式中 Pb———变压器的有功损耗; Po———变压器的空载损耗; Pk———变压器的有载损耗; β———变压器的负载率。 Po 为空载损耗又称铁损,它是由铁芯的涡流损耗及漏磁损耗组成,是固定不变的部分,它的大小取决于硅钢片的性能及铁芯的制造工艺。所以在建筑电气设计中,应优先选择节能型的变压器,如 S11-R、SL11-R 及SGB11-R 等油浸式变压器及干式变压器,它们都是采纳优质冷轧取向硅钢片,由于“取向”处理,使硅钢片的磁畴方向接近一致,以减少铁芯的涡流损耗。 Pk 是功率传输的损耗,即变压器的铜损,取决于变压器绕组的电阻及流过绕组的电流的大小,它与负载率 β 的平方成正比。应选用阻值较小的绕组,采纳铜芯变压器。考虑到初装费、变压器、低压柜、土建的投资及各项运行费用,又要使变压器在运行期间预留适当的容量,在确定变压器容量时,变压器的负载率应在 75%-85%之间比较合适。 应根据负荷情况合理选择变压器容量、台数。民用建筑应按经济运行原则灵活选用变压器数量及投切方式,对于负荷系数长期偏低的变压器,应该考虑换用较小容量的变压器,若变压器选择容量过大,长期低于经济运行的负荷率,会造成有功损耗的上升,因为其铁损并没有减少,当容量大而需要选用多台变压器时,在合理分配负荷的情况下,尽可能减少变压器的台数,选用大容量的变压器。假如运行条件许可,两台并列运行的变压器,可考虑在负荷低时切除一台,或者采纳在负荷变化自动调整运行台数的装置。 同等情况下,电压越高,损耗越小。民用建筑用电设备电压等级大部分为220/380V,但...
