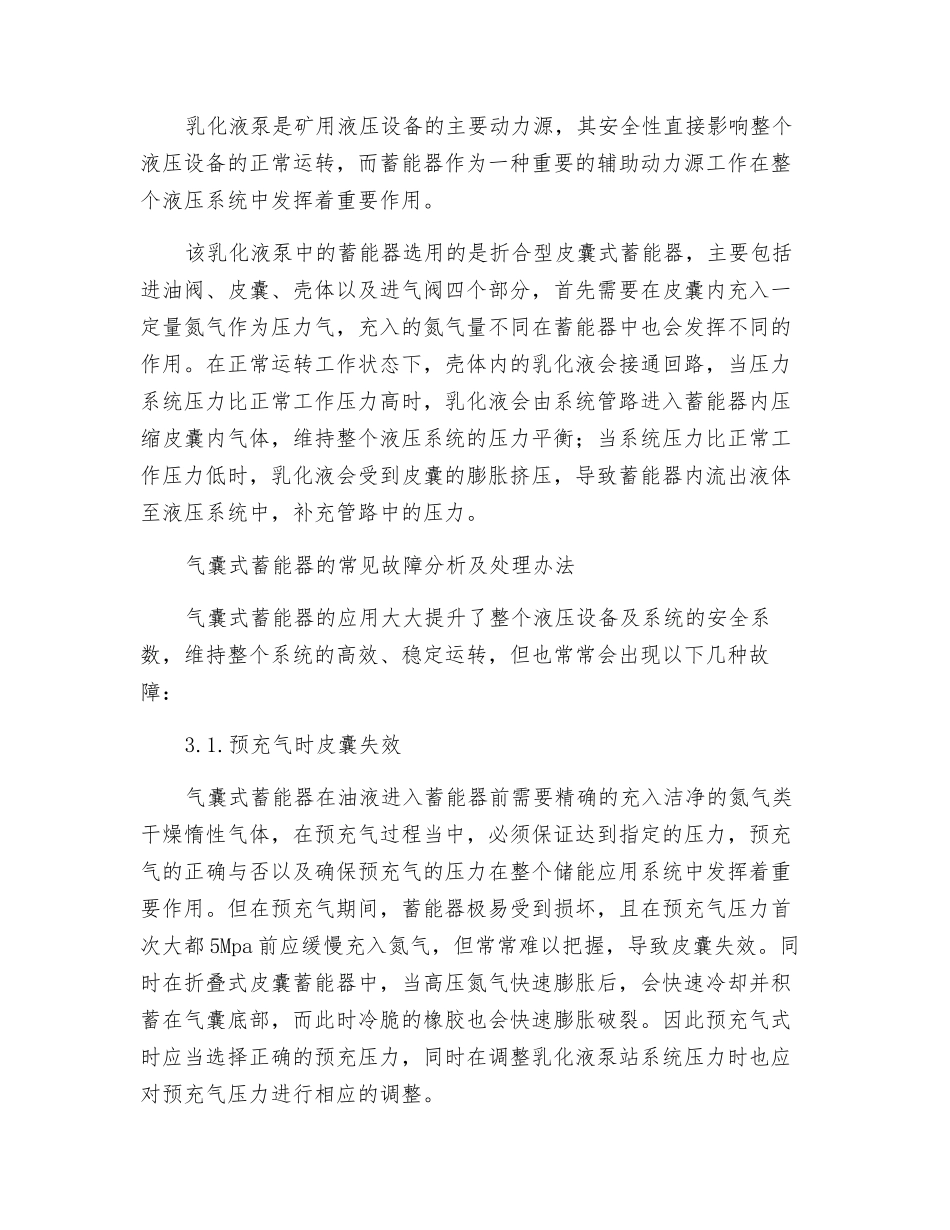

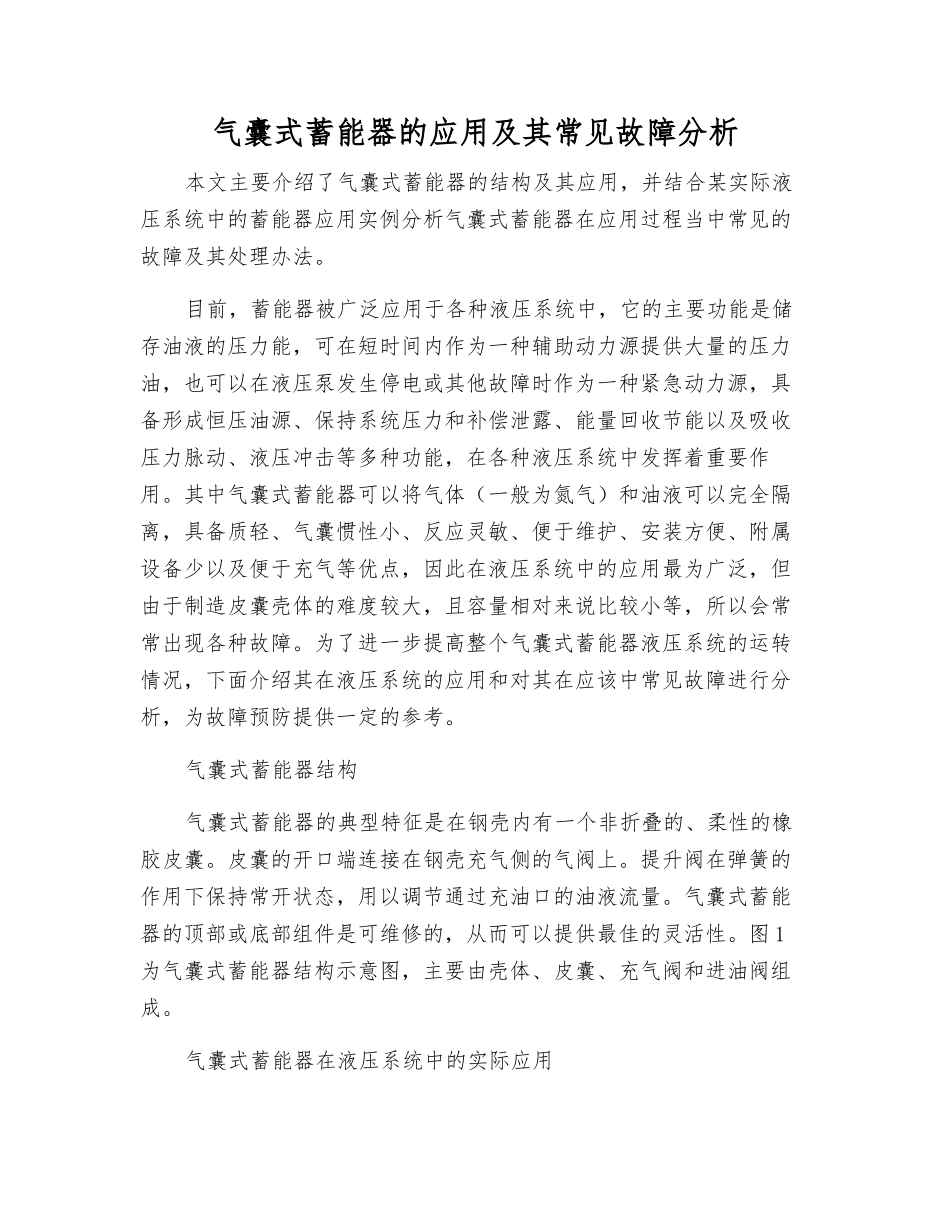

气囊式蓄能器的应用及其常见故障分析本文主要介绍了气囊式蓄能器的结构及其应用,并结合某实际液压系统中的蓄能器应用实例分析气囊式蓄能器在应用过程当中常见的故障及其处理办法。目前,蓄能器被广泛应用于各种液压系统中,它的主要功能是储存油液的压力能,可在短时间内作为一种辅助动力源提供大量的压力油,也可以在液压泵发生停电或其他故障时作为一种紧急动力源,具备形成恒压油源、保持系统压力和补偿泄露、能量回收节能以及吸收压力脉动、液压冲击等多种功能,在各种液压系统中发挥着重要作用。其中气囊式蓄能器可以将气体(一般为氮气)和油液可以完全隔离,具备质轻、气囊惯性小、反应灵敏、便于维护、安装方便、附属设备少以及便于充气等优点,因此在液压系统中的应用最为广泛,但由于制造皮囊壳体的难度较大,且容量相对来说比较小等,所以会常常出现各种故障。为了进一步提高整个气囊式蓄能器液压系统的运转情况,下面介绍其在液压系统的应用和对其在应该中常见故障进行分析,为故障预防提供一定的参考。气囊式蓄能器结构气囊式蓄能器的典型特征是在钢壳内有一个非折叠的、柔性的橡胶皮囊。皮囊的开口端连接在钢壳充气侧的气阀上。提升阀在弹簧的作用下保持常开状态,用以调节通过充油口的油液流量。气囊式蓄能器的顶部或底部组件是可维修的,从而可以提供最佳的灵活性。图 1为气囊式蓄能器结构示意图,主要由壳体、皮囊、充气阀和进油阀组成。气囊式蓄能器在液压系统中的实际应用乳化液泵是矿用液压设备的主要动力源,其安全性直接影响整个液压设备的正常运转,而蓄能器作为一种重要的辅助动力源工作在整个液压系统中发挥着重要作用。该乳化液泵中的蓄能器选用的是折合型皮囊式蓄能器,主要包括进油阀、皮囊、壳体以及进气阀四个部分,首先需要在皮囊内充入一定量氮气作为压力气,充入的氮气量不同在蓄能器中也会发挥不同的作用。在正常运转工作状态下,壳体内的乳化液会接通回路,当压力系统压力比正常工作压力高时,乳化液会由系统管路进入蓄能器内压缩皮囊内气体,维持整个液压系统的压力平衡;当系统压力比正常工作压力低时,乳化液会受到皮囊的膨胀挤压,导致蓄能器内流出液体至液压系统中,补充管路中的压力。气囊式蓄能器的常见故障分析及处理办法气囊式蓄能器的应用大大提升了整个液压设备及系统的安全系数,维持整个系统的高效、稳定运转,但也常常会出现以下几种故障:3.1.预充气时皮囊失效气囊式蓄能器在油液进入蓄能器前...
