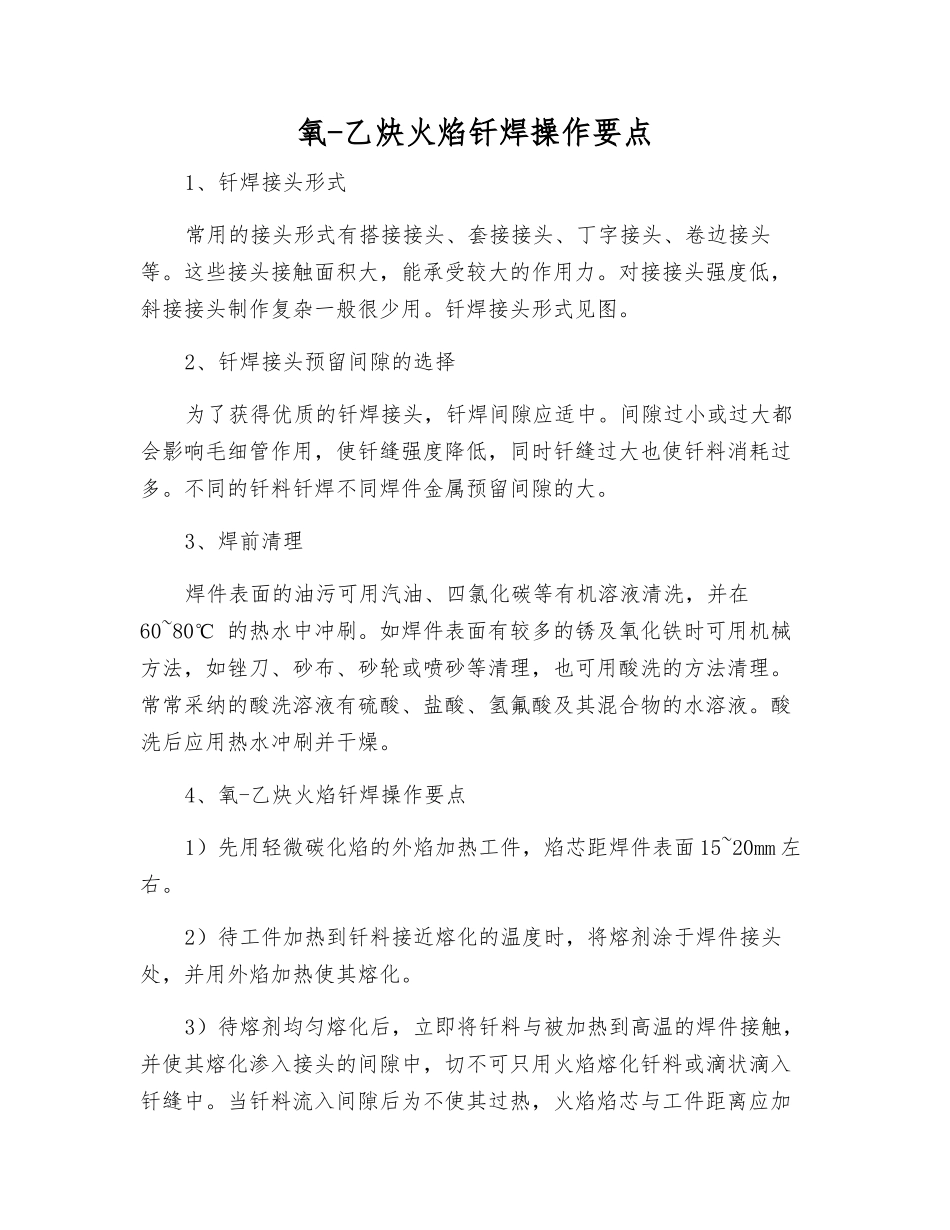

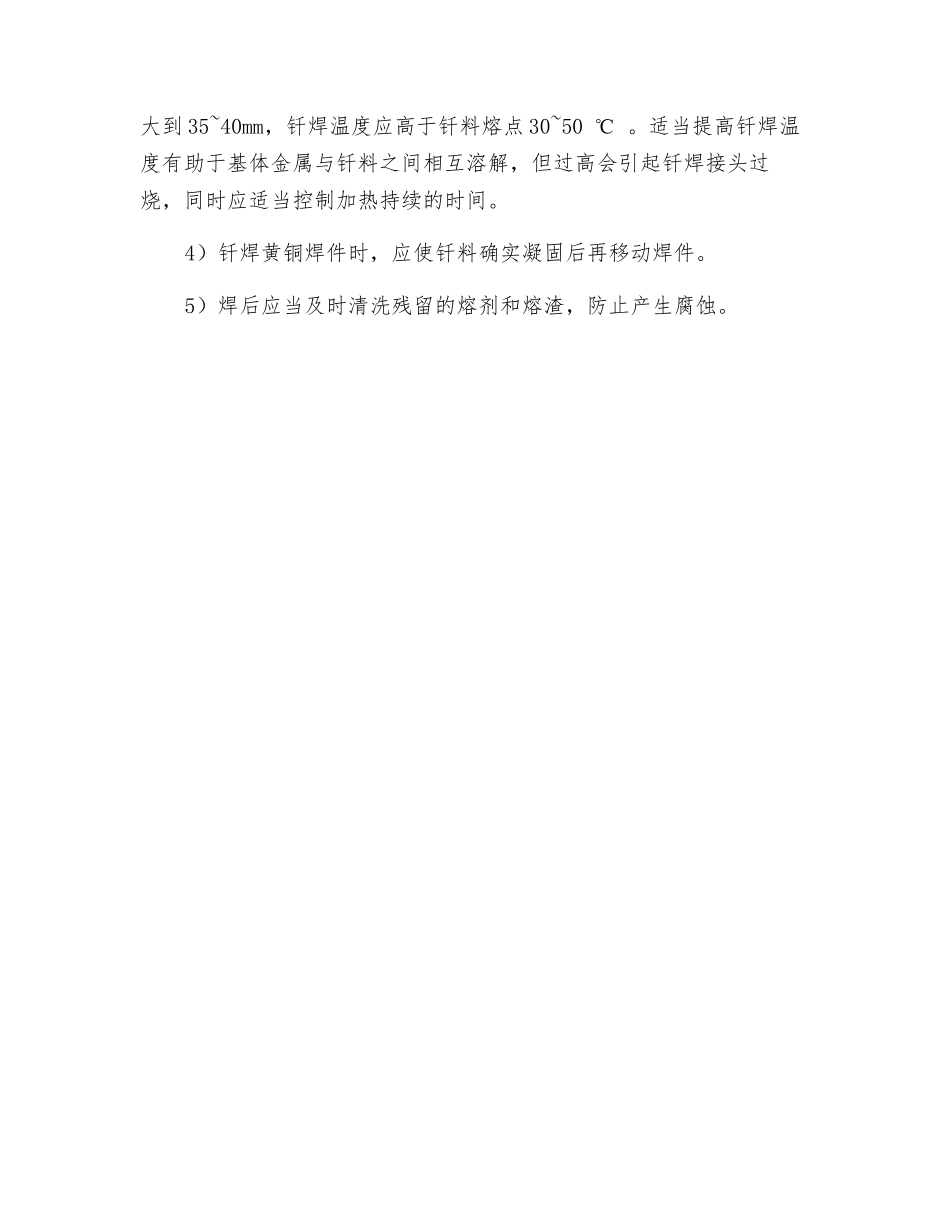

氧-乙炔火焰钎焊操作要点1、钎焊接头形式常用的接头形式有搭接接头、套接接头、丁字接头、卷边接头等。这些接头接触面积大，能承受较大的作用力。对接接头强度低，斜接接头制作复杂一般很少用。钎焊接头形式见图。2、钎焊接头预留间隙的选择为了获得优质的钎焊接头，钎焊间隙应适中。间隙过小或过大都会影响毛细管作用，使钎缝强度降低，同时钎缝过大也使钎料消耗过多。不同的钎料钎焊不同焊件金属预留间隙的大。3、焊前清理焊件表面的油污可用汽油、四氯化碳等有机溶液清洗，并在60~80℃ 的热水中冲刷。如焊件表面有较多的锈及氧化铁时可用机械方法，如锉刀、砂布、砂轮或喷砂等清理，也可用酸洗的方法清理。常常采纳的酸洗溶液有硫酸、盐酸、氢氟酸及其混合物的水溶液。酸洗后应用热水冲刷并干燥。4、氧-乙炔火焰钎焊操作要点1）先用轻微碳化焰的外焰加热工件，焰芯距焊件表面 15~20mm 左右。2）待工件加热到钎料接近熔化的温度时，将熔剂涂于焊件接头处，并用外焰加热使其熔化。3）待熔剂均匀熔化后，立即将钎料与被加热到高温的焊件接触，并使其熔化渗入接头的间隙中，切不可只用火焰熔化钎料或滴状滴入钎缝中。当钎料流入间隙后为不使其过热，火焰焰芯与工件距离应加大到 35~40mm，钎焊温度应高于钎料熔点 30~50 ℃ 。适当提高钎焊温度有助于基体金属与钎料之间相互溶解，但过高会引起钎焊接头过烧，同时应适当控制加热持续的时间。4）钎焊黄铜焊件时，应使钎料确实凝固后再移动焊件。5）焊后应当及时清洗残留的熔剂和熔渣，防止产生腐蚀。
