氧化锌避雷器测试仪使用操作规程

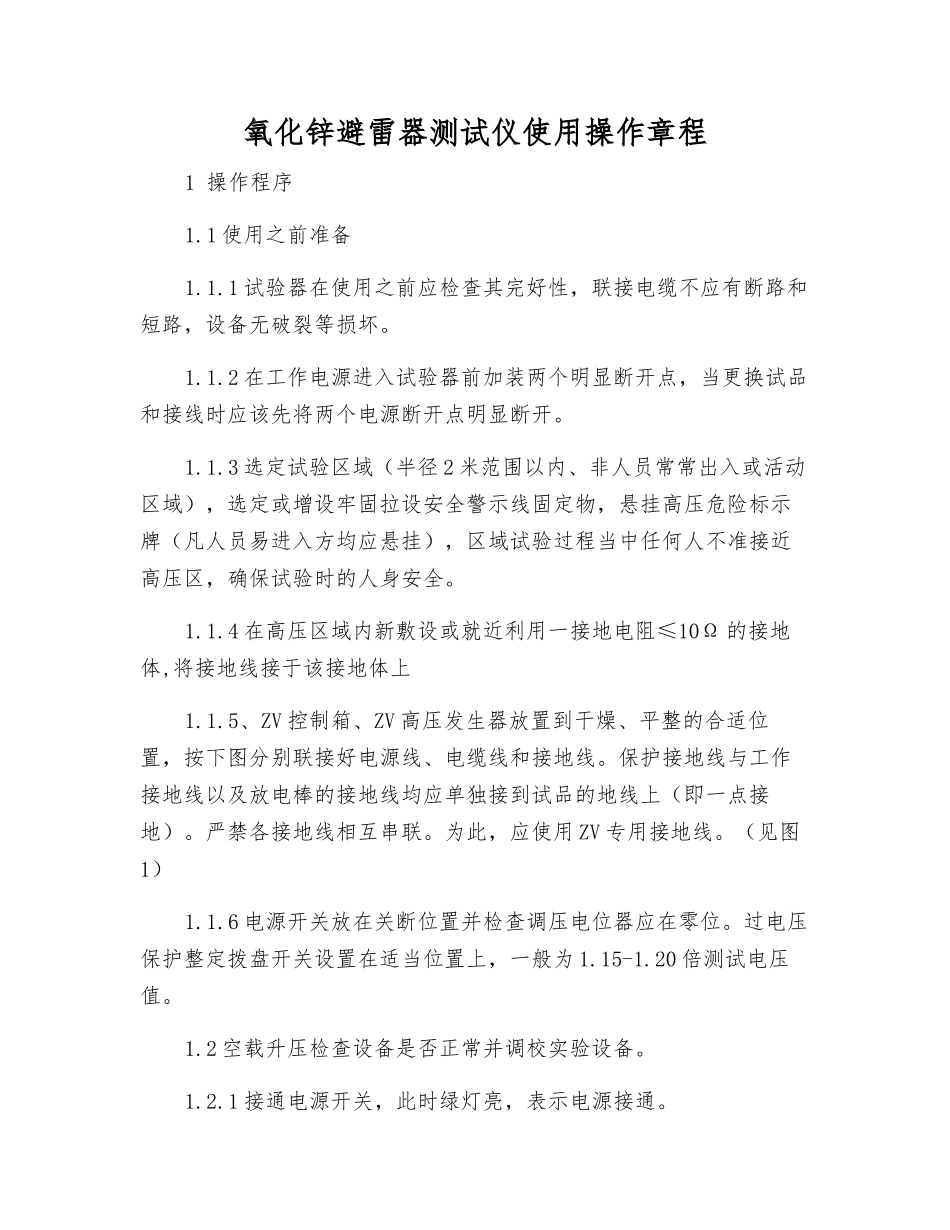

氧化锌避雷器测试仪使用操作规程_第1页
1/4
氧化锌避雷器测试仪使用操作规程_第2页
2/4

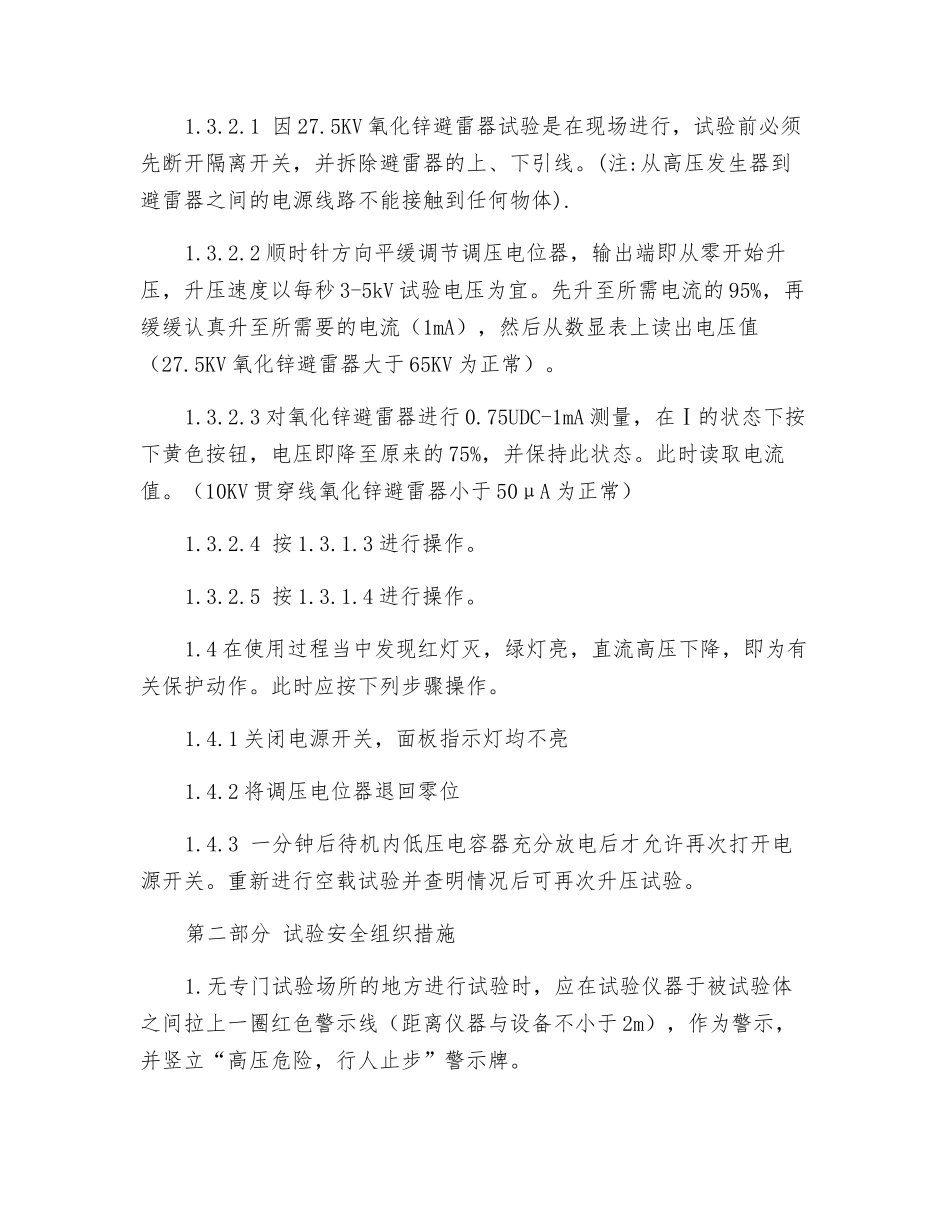

氧化锌避雷器测试仪使用操作规程_第3页
3/4
氧化锌避雷器测试仪使用操作章程1 操作程序1.1 使用之前准备1.1.1 试验器在使用之前应检查其完好性,联接电缆不应有断路和短路,设备无破裂等损坏。1.1.2 在工作电源进入试验器前加装两个明显断开点,当更换试品和接线时应该先将两个电源断开点明显断开。1.1.3 选定试验区域(半径 2 米范围以内、非人员常常出入或活动区域),选定或增设牢固拉设安全警示线固定物,悬挂高压危险标示牌(凡人员易进入方均应悬挂),区域试验过程当中任何人不准接近高压区,确保试验时的人身安全。1.1.4 在高压区域内新敷设或就近利用一接地电阻≤10Ω 的接地体,将接地线接于该接地体上1.1.5、ZV 控制箱、ZV 高压发生器放置到干燥、平整的合适位置,按下图分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此,应使用 ZV 专用接地线。(见图1)1.1.6 电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上,一般为 1.15-1.20 倍测试电压值。1.2 空载升压检查设备是否正常并调校实验设备。1.2.1 接通电源开关,此时绿灯亮,表示电源接通。1.2.2 按红色按钮,则红灯亮,表示高压接通。1.3 对试品进行泄漏及直流耐压试验在进行 1.1-1.2 检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好,人员撤除高压危险区域,设置安全警示线,检查无误后可打开电源。1.3.110KV 氧化锌避雷器试验1.3.1.1 顺时针方向平缓调节调压电位器,输出端即从零开始升压,升压速度以每秒 3-5kV 试验电压为宜。先升至所需电流的 95%,再缓缓认真升至所需要的电流(1mA),然后从数显表上读出电压值(10KV 贯穿线氧化锌避雷器大于 25KV 为正常)。1.3.1.2 对氧化锌避雷器进行 0.75UDC-1mA 测量,在Ⅰ的状态下按下黄色按钮,电压即降至原来的 75%,并保持此状态。此时读取电流值。(10KV 贯穿线氧化锌避雷器小于 50μA 为正常)1.3.1.3 降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。1.3.1.4 试验完毕后(更换试品前)应该先对试品进行放电。(放电时,必须切断高压并关闭电源开关)对大电容试品的放电应用 ZV 专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品,应该先将放电棒渐渐接近试品,至一定距离空气间隙开始游离放电,有嘶嘶声。当无...
