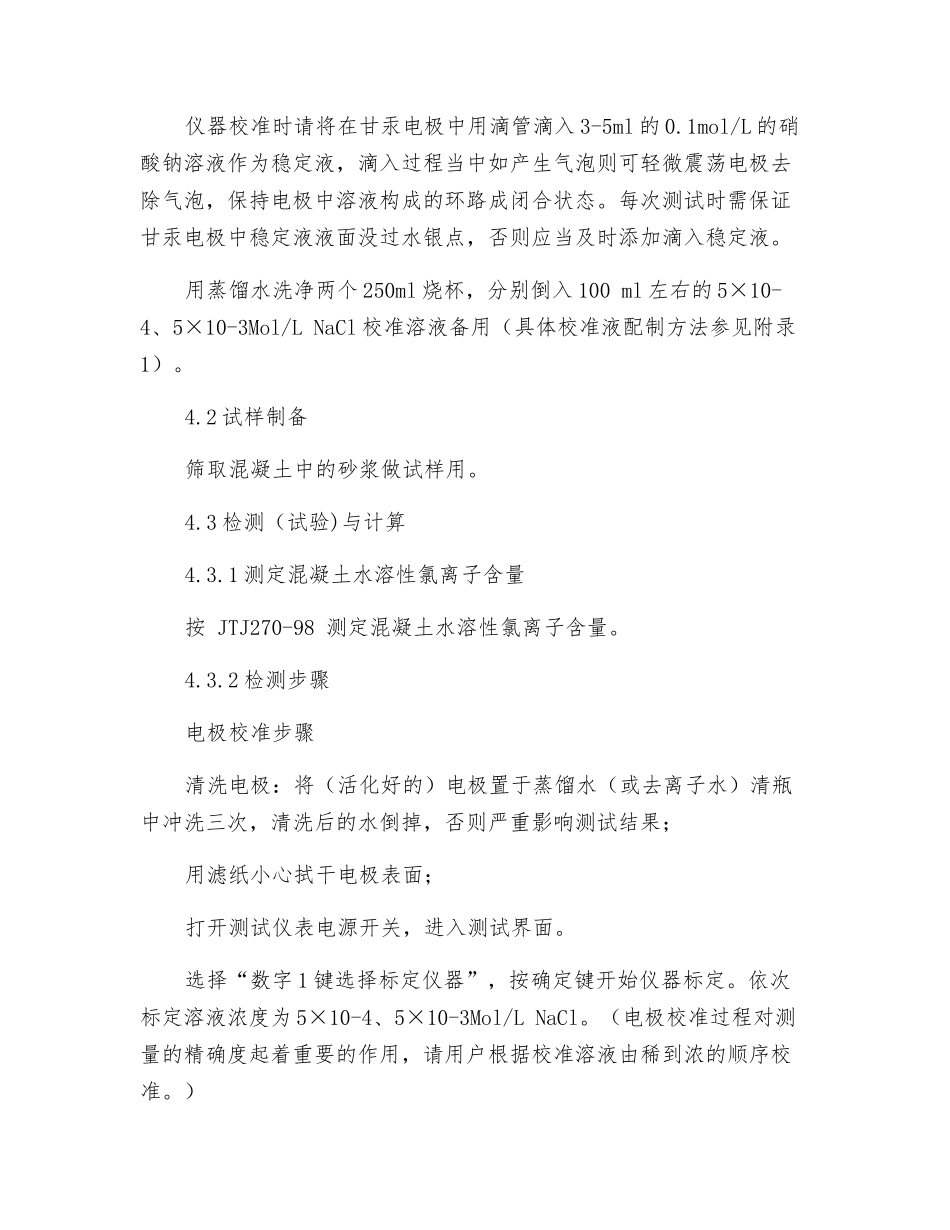

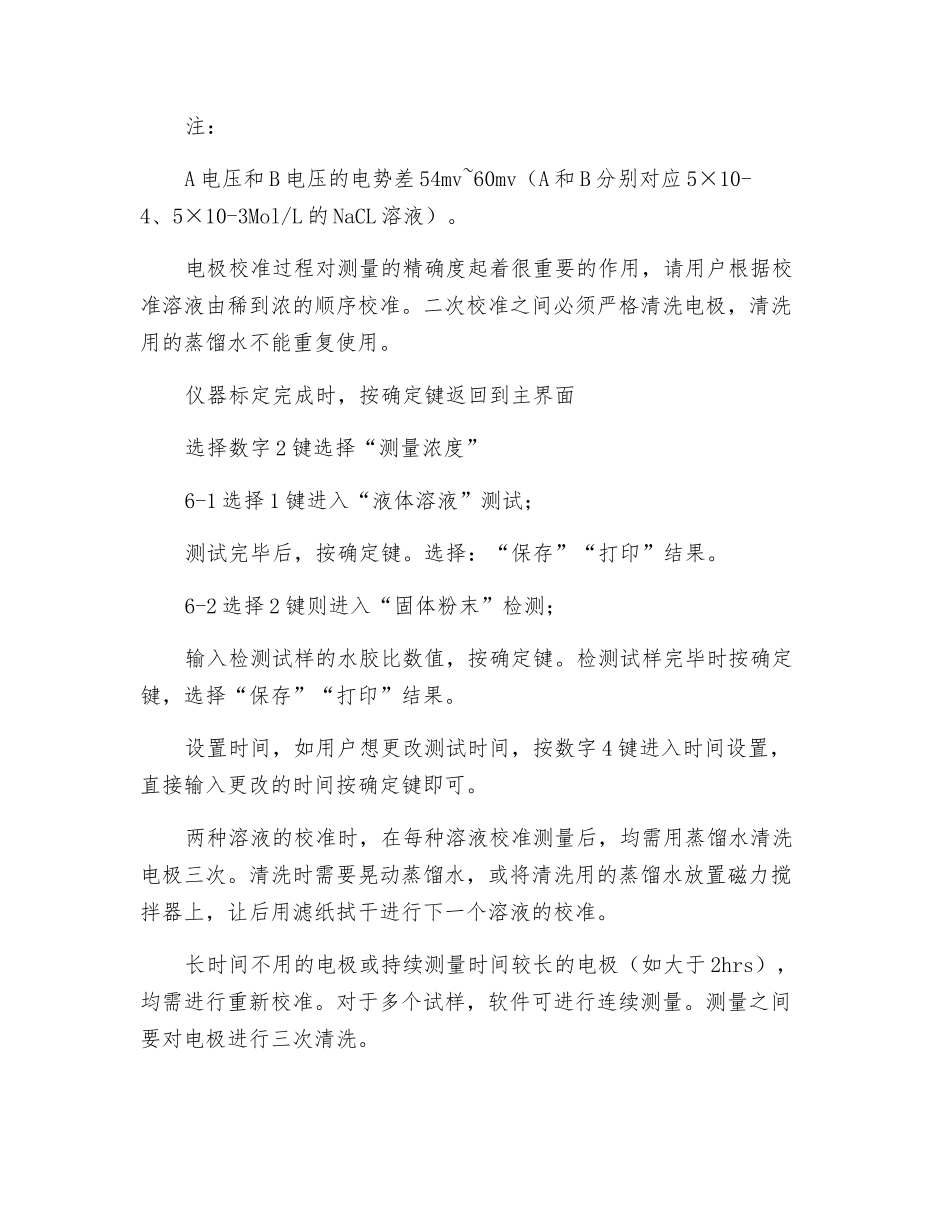

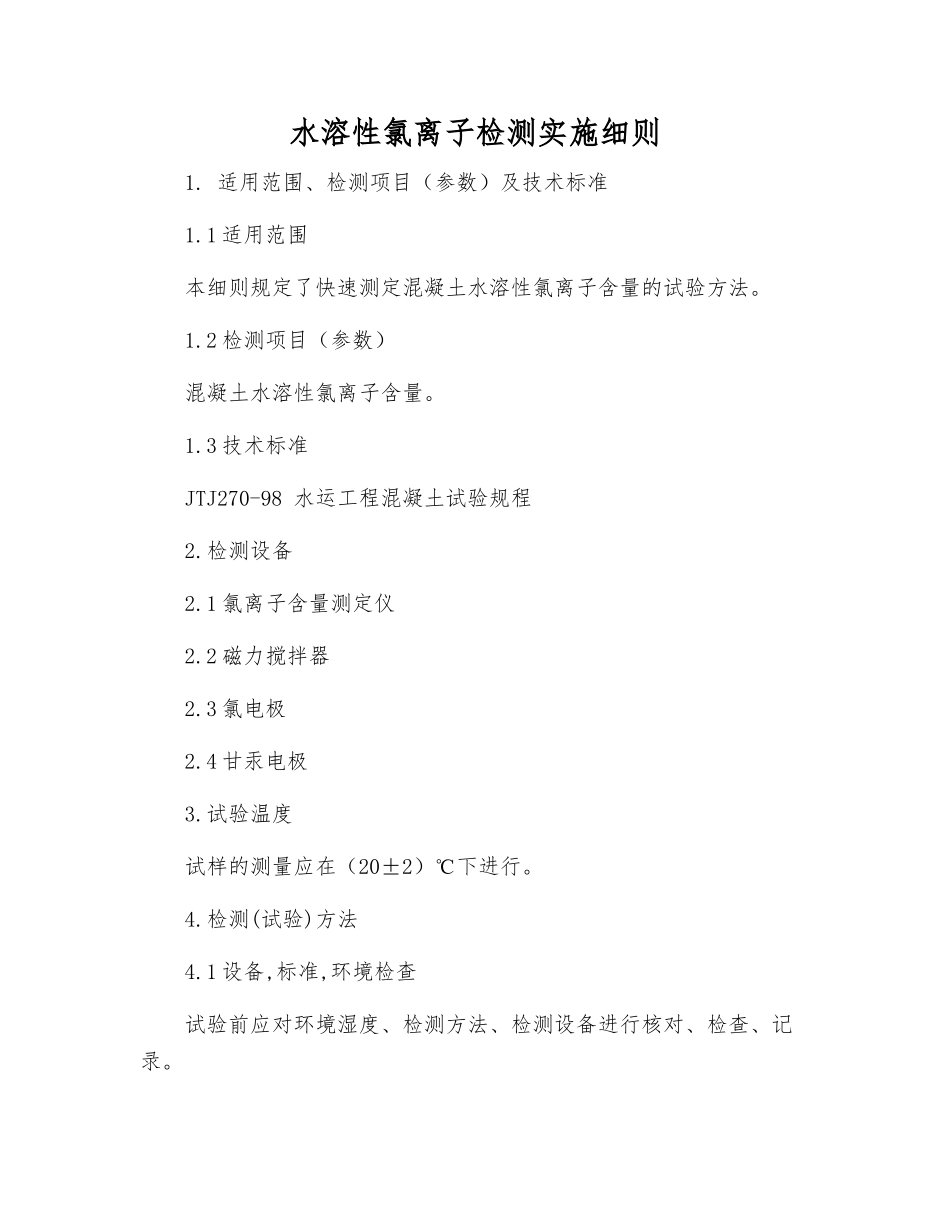

水溶性氯离子检测实施细则1. 适用范围、检测项目（参数）及技术标准1.1 适用范围本细则规定了快速测定混凝土水溶性氯离子含量的试验方法。1.2 检测项目（参数）混凝土水溶性氯离子含量。1.3 技术标准JTJ270-98 水运工程混凝土试验规程2.检测设备2.1 氯离子含量测定仪2.2 磁力搅拌器2.3 氯电极2.4 甘汞电极3.试验温度试样的测量应在（20±2）℃下进行。4.检测(试验)方法4.1 设备,标准,环境检查试验前应对环境湿度、检测方法、检测设备进行核对、检查、记录。仪器校准时请将在甘汞电极中用滴管滴入 3-5ml 的 0.1mol/L 的硝酸钠溶液作为稳定液，滴入过程当中如产生气泡则可轻微震荡电极去除气泡，保持电极中溶液构成的环路成闭合状态。每次测试时需保证甘汞电极中稳定液液面没过水银点，否则应当及时添加滴入稳定液。用蒸馏水洗净两个 250ml 烧杯，分别倒入 100 ml 左右的 5×10-4、5×10-3Mol/L NaCl 校准溶液备用（具体校准液配制方法参见附录1）。4.2 试样制备筛取混凝土中的砂浆做试样用。4.3 检测（试验)与计算4.3.1 测定混凝土水溶性氯离子含量按 JTJ270-98 测定混凝土水溶性氯离子含量。4.3.2 检测步骤电极校准步骤清洗电极：将（活化好的）电极置于蒸馏水（或去离子水）清瓶中冲洗三次，清洗后的水倒掉，否则严重影响测试结果；用滤纸小心拭干电极表面；打开测试仪表电源开关，进入测试界面。选择“数字 1 键选择标定仪器”，按确定键开始仪器标定。依次标定溶液浓度为 5×10-4、5×10-3Mol/L NaCl。（电极校准过程对测量的精确度起着重要的作用，请用户根据校准溶液由稀到浓的顺序校准。）注：A 电压和 B 电压的电势差 54mv~60mv（A 和 B 分别对应 5×10-4、5×10-3Mol/L 的 NaCL 溶液）。电极校准过程对测量的精确度起着很重要的作用，请用户根据校准溶液由稀到浓的顺序校准。二次校准之间必须严格清洗电极，清洗用的蒸馏水不能重复使用。仪器标定完成时，按确定键返回到主界面选择数字 2 键选择“测量浓度”6-1 选择 1 键进入“液体溶液”测试；测试完毕后，按确定键。选择：“保存”“打印”结果。6-2 选择 2 键则进入“固体粉末”检测；输入检测试样的水胶比数值，按确定键。检测试样完毕时按确定键，选择“保存”“打印”结果。设置时间，如用户想更改测试时间，按数字 4 键进入时间设置，直接输入更改的时间按确定键即可。两种溶液的校准时，在每种溶液校准测量后，均需用蒸馏水...
