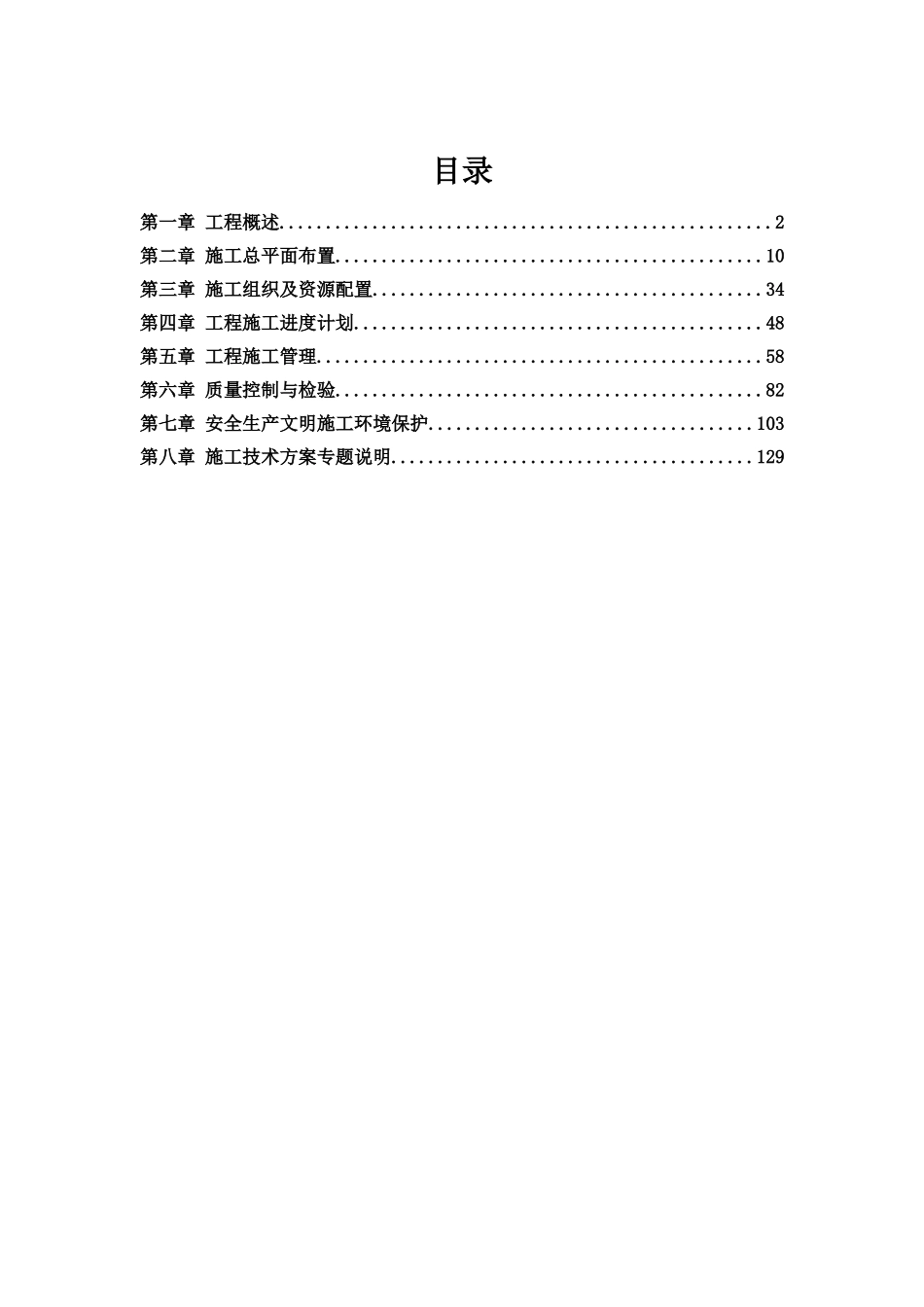

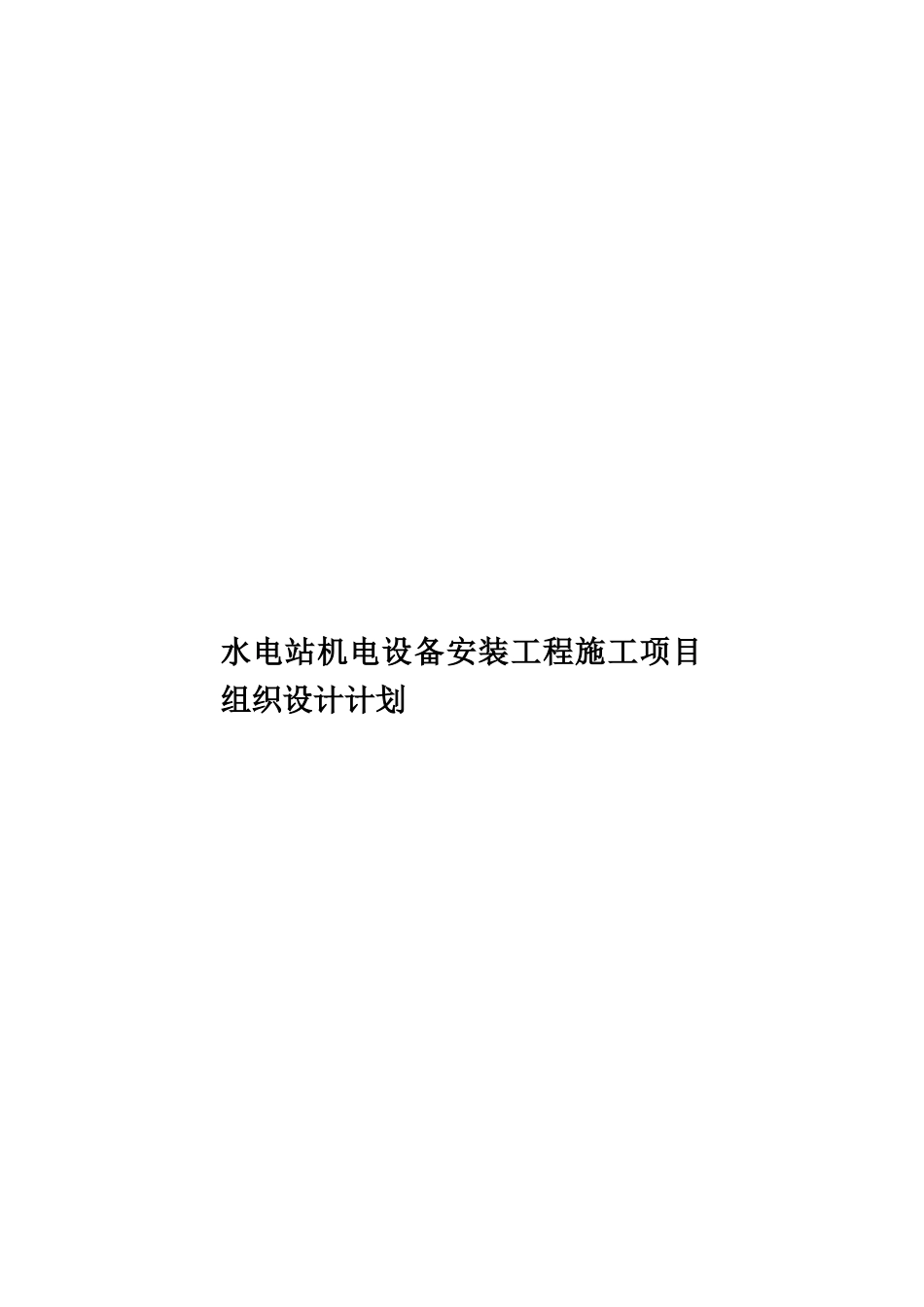

水电站机电设备安装工程施工项目组织设计计划目录第一章 工程概述.....................................................2第二章 施工总平面布置..............................................10第三章 施工组织及资源配置..........................................34第四章 工程施工进度计划............................................48第五章 工程施工管理................................................58第六章 质量控制与检验..............................................82第七章 安全生产文明施工环境保护...................................103第八章 施工技术方案专题说明.......................................129工程概述 工程概况 概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内,上距剑河县城 80km，下距锦屏县城 25km，是沅水干流 15 个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。电站为 I 等工程，工程规模为大（I）型。工程枢纽布置为：河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸。水库正常蓄水位 475m，， 亿 m3。引水发电系统由三大系统组成：引水系统、厂房系统和尾水系统。主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。地下厂房内装有 4 台单机容量为 250MW 的立轴混流式水轮发电机组，采纳一机一洞引水的布置方式，尾水系统采纳 2 机共用一个调压井和一条尾水隧洞的布置型式。， 亿 kW·h，以一回 500kV 电压等级接入湖南电网的邵阳变电站。电站在系统中担任调峰、调频和事故备用。地下厂房区布置有主副厂房、安装场，××(长、宽、高)，底部设有检修排水廊道（）。在主厂房端头靠 4#机侧布置有六层的中控楼。主变开关洞位于主厂房下游并与之平行，，××。主变开关洞与主厂房之间有 4 条母线洞，洞宽为7m，。尾水系统由 4 × 的尾水支洞、2 个圆形阻抗式调压井、2 个“2 合 1”的岔洞、2 条圆形尾水隧洞及尾水出口等建筑物组成，尾水支洞闸门竖井在主变开关洞下游边墙处，×。发电机与变压器组采纳联合单元接线,发电机出口装设发电机断路器。 离相封闭母线连接，主变通过油/SF6 ...
