水电站输水专业系统设计理论与工程实践第二章样本

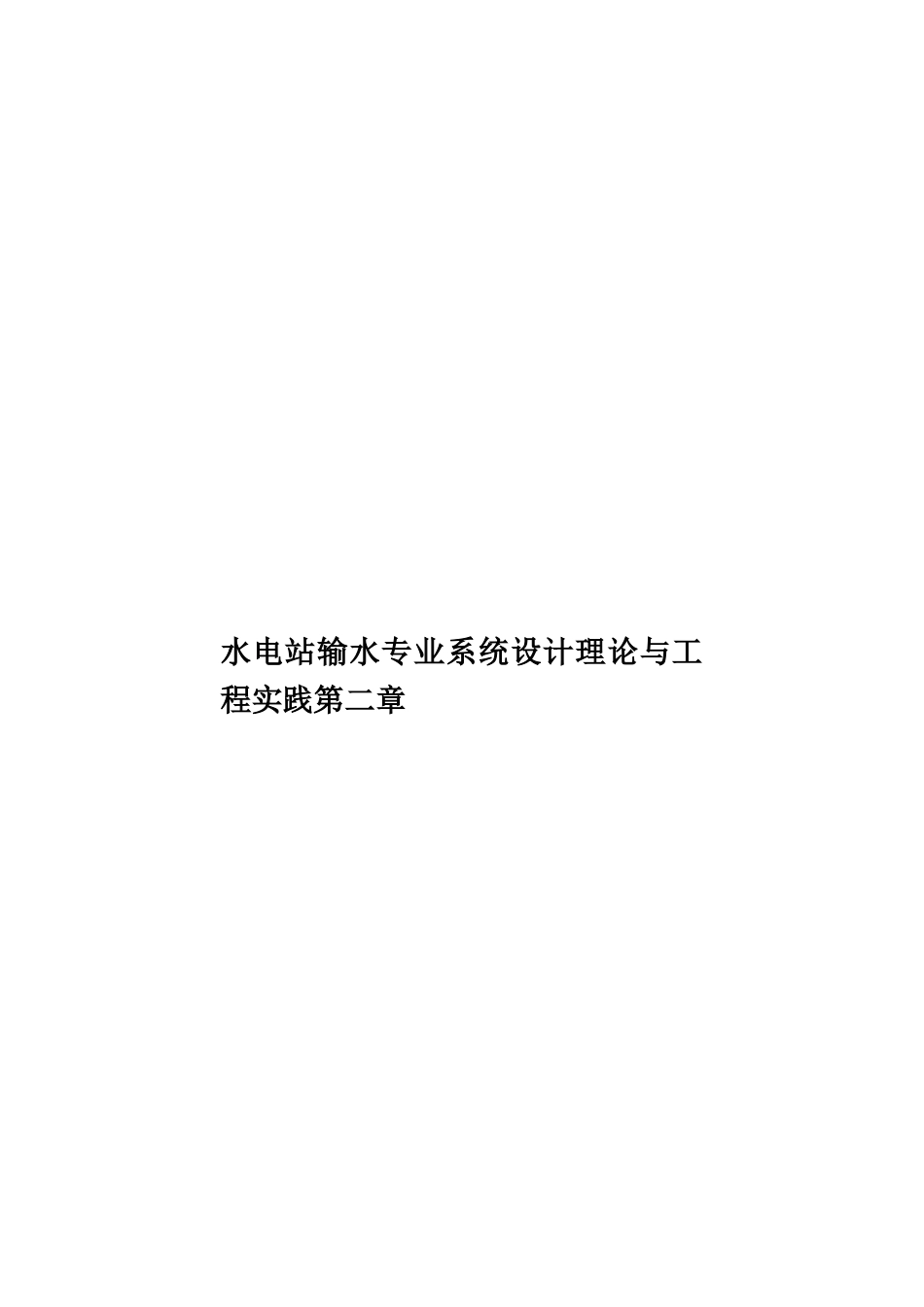

水电站输水专业系统设计理论与工程实践第二章样本_第1页
1/53
水电站输水专业系统设计理论与工程实践第二章样本_第2页
2/53
水电站输水专业系统设计理论与工程实践第二章样本_第3页
3/53

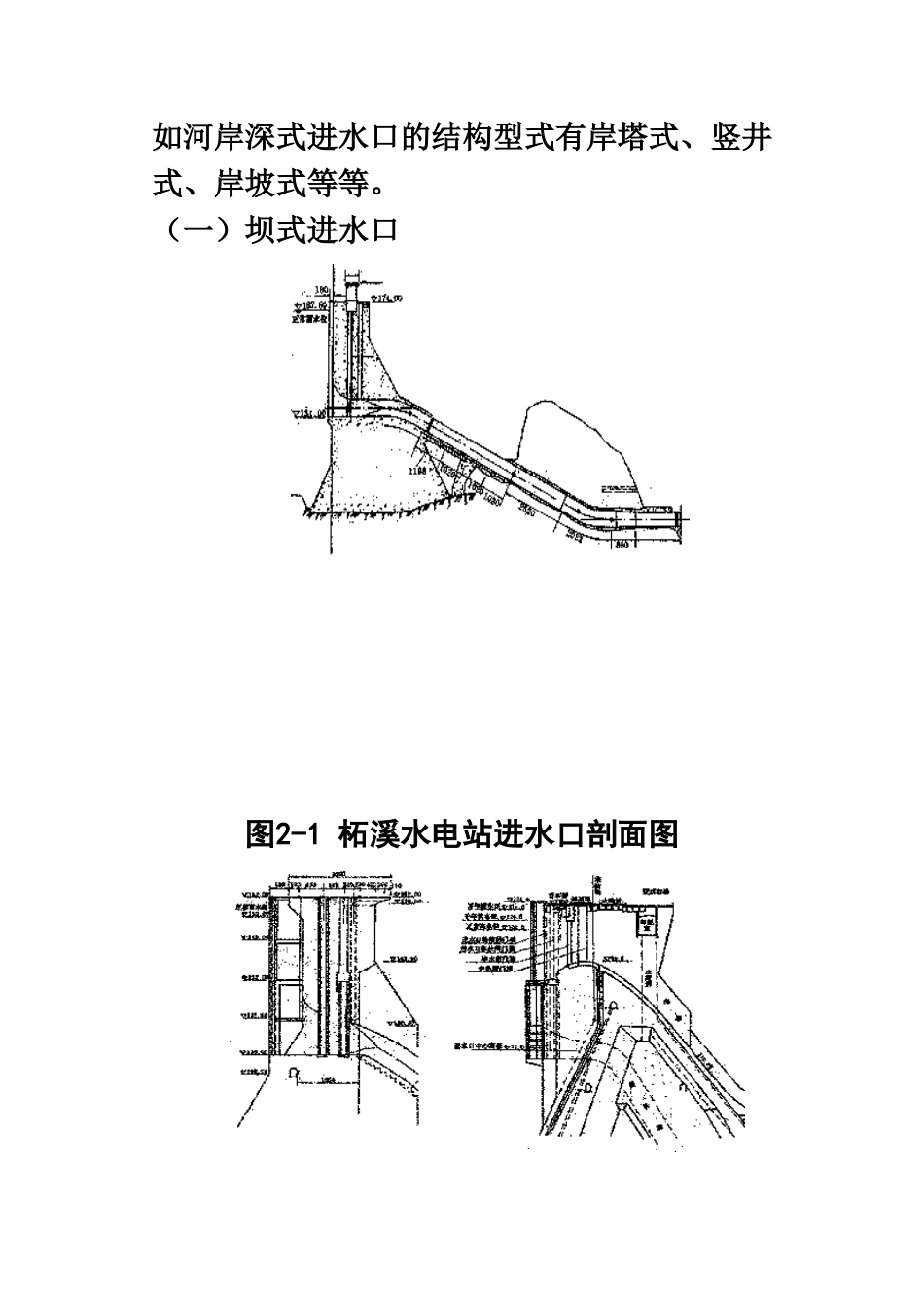

水电站输水专业系统设计理论与工程实践第二章水电站输水系统设计与工程实践第二章 水电站输水系统体型设计第一节 进水口一、进水口功能、组成和分类水电站进水口至少应具备如下三方面的功能:根据水电站机组引用流量的需要向输水道供水;阻止泥沙和污物进入进水口;能够中断水流。为了满足上述功能的要求,进水口建筑物的组成一般包括:拦沙坎、拦污段、入口段、闸门段、渐变段和上部结构。对于有压输水系统,进水口还应设置充水孔和通气孔。对于含沙、挟污和冰冻河流上的进水口应设置防沙、防污和防冻等附属设施。进水口常规的固定设备一般有:拦污栅、闸门、启闭机、清污机和观测仪器。水电站进水口型式,根据进水口位置和引水管道布置分为坝式进水口、河岸式进水口和塔式进水口三种;在各种进水口型式中,按水流条件又可分为深式进水口和开敞式进水口(包括河床式电站的坝式进水口)两类。而每一种进水口又可根据其结构特点分为不同型式如河岸深式进水口的结构型式有岸塔式、竖井式、岸坡式等等。(一)坝式进水口图2-1 柘溪水电站进水口剖面图图2-2 丹江口水电站进水口剖面图 图2-3 新安江水电站进水口剖面图图2-4 三峡水电站进水口剖面图 图2-5 岩滩水电站进水口剖面图图2-6 新丰江水电站进水口剖面图 图2-7 凤滩水电站进水口剖面图(二)河岸式进水口 图2-8 湖南镇水电站进水口剖面图 图2-9 碧口水电站进水口剖面图图2-10 鲁布革水电站进水口剖面图 (三)塔式进水口 图 2-11 古田一级水电站进水口剖面图 图 2-12 二滩水电站进水口剖面图图 2-13 小浪底水电站进水口剖面图 二、进水口位置选择与设置高程坝式进水口依附于大坝,只要坝轴线选定,进水口位置就基本确定。因此,进水口位置选择是针对河岸式和塔式进水口而言的。河岸式进水口最好能从水库、河流中直接取水。若通过引水渠取水,要求引水渠不宜太长以减小水头损失和避开不稳定流影响;进水口应置于整体稳定的岩基上,尽量避开高边坡开挖量,以降低工程造价。直接从挾沙河流中取水的河岸式进水口,应充分利用河流弯道的环流作用,将进水口选在凹岸;在支流或山沟的汇口处,往往带来大量的推移质,在其下游选择进水口位置时,应置于其影响之外。塔式进水口,特别是周圈径向取水的塔式进水口,所处周围地形要开阔,以利进流匀称,保证有良好的水流流态。进水塔应选在具有足够承载力的岩基上。进水口设置高程有着上限和下限的要求。有压进水口的上限是满足最...
