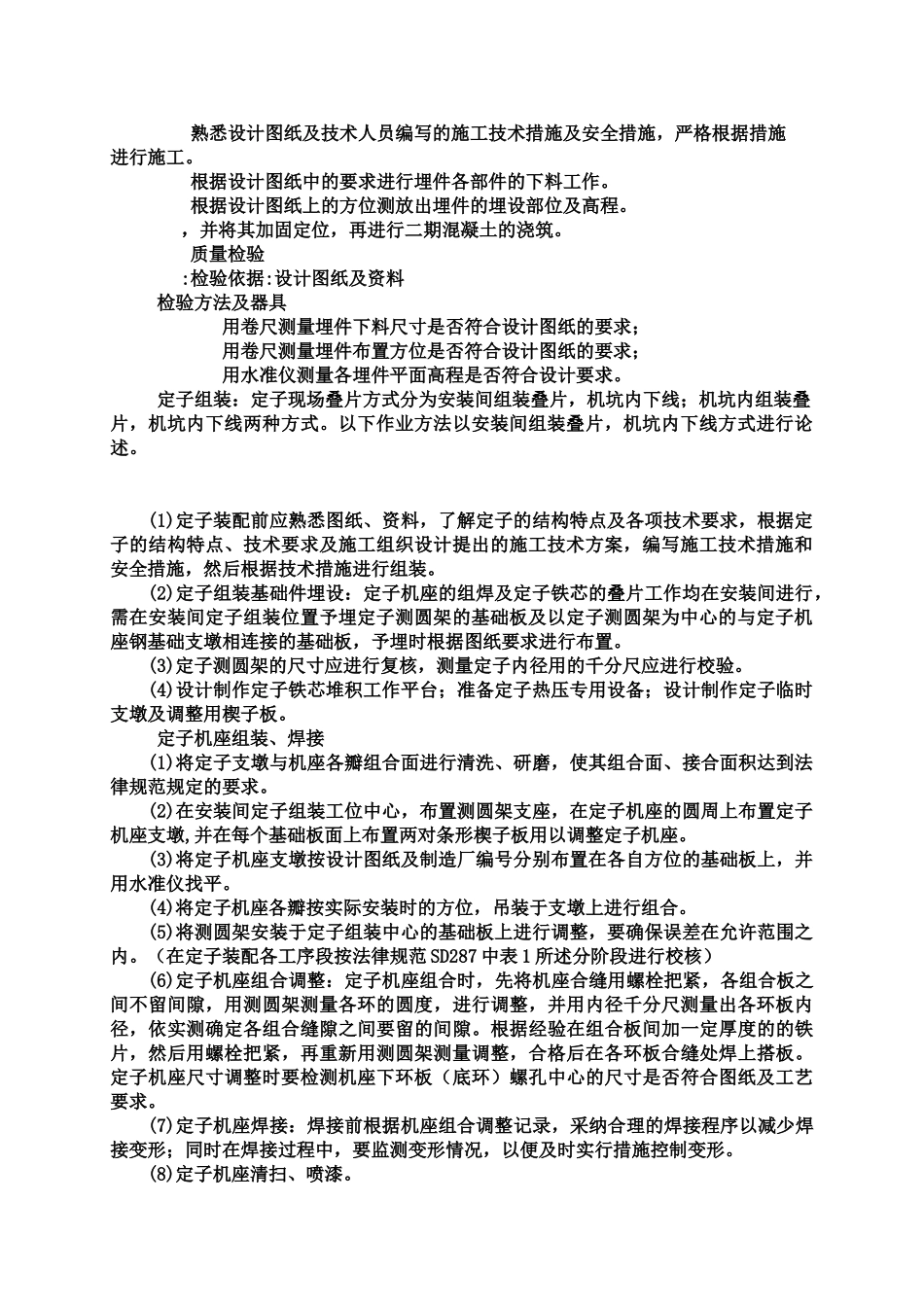

水轮发电机安装作业指导说明书竖轴式水轮发电机安装作业指导书1 、竖轴式水轮发电机安装工艺流程图2、作业方法及要求 施工准备。 熟悉图纸及制造厂的技术资料,了解设备的结构特点、技术要求及工艺要求。,结合现场的具体情况,编制施工技术措施及安全措施。。、制作临时工装、器具;准备各种施工工器具。 安装间定子、转子组装场地埋件安装准备工作安装间定子组装场地埋件预埋定子机座组焊与定位筋安装定子吊装调整定子下线与耐压下机架安装转子吊装机组联轴及附件安装上机架安装机组轴线检查推力及上、下导轴承安装集电环安装调整机电联调试运行定子组装准备下机架组装下机架预装下机架基础砼浇筑与养生下机架及推力、下导轴承装配安装间转子组装场地埋件预埋转子组装准备转子支架组装及焊接转子组装转子清扫、耐压、喷漆转子吊具安装上机架组装及预装上机架基础砼浇筑与养生制动器及其管路安装定子叠片与铁损试验发电机下端轴安装转子铁片清洗分类发电机总装上端轴安装 熟悉设计图纸及技术人员编写的施工技术措施及安全措施,严格根据措施进行施工。 根据设计图纸中的要求进行埋件各部件的下料工作。 根据设计图纸上的方位测放出埋件的埋设部位及高程。,并将其加固定位,再进行二期混凝土的浇筑。 质量检验:检验依据:设计图纸及资料 检验方法及器具用卷尺测量埋件下料尺寸是否符合设计图纸的要求;用卷尺测量埋件布置方位是否符合设计图纸的要求;用水准仪测量各埋件平面高程是否符合设计要求。 定子组装:定子现场叠片方式分为安装间组装叠片,机坑内下线;机坑内组装叠片,机坑内下线两种方式。以下作业方法以安装间组装叠片,机坑内下线方式进行论述。(1)定子装配前应熟悉图纸、资料,了解定子的结构特点及各项技术要求,根据定子的结构特点、技术要求及施工组织设计提出的施工技术方案,编写施工技术措施和安全措施,然后根据技术措施进行组装。(2)定子组装基础件埋设:定子机座的组焊及定子铁芯的叠片工作均在安装间进行,需在安装间定子组装位置予埋定子测圆架的基础板及以定子测圆架为中心的与定子机座钢基础支墩相连接的基础板,予埋时根据图纸要求进行布置。(3)定子测圆架的尺寸应进行复核,测量定子内径用的千分尺应进行校验。(4)设计制作定子铁芯堆积工作平台;准备定子热压专用设备;设计制作定子临时支墩及调整用楔子板。 定子机座组装、焊接(1)将定子支墩与机座各瓣组合面进行清洗、研磨,使其组合面、接合面积达到法...
