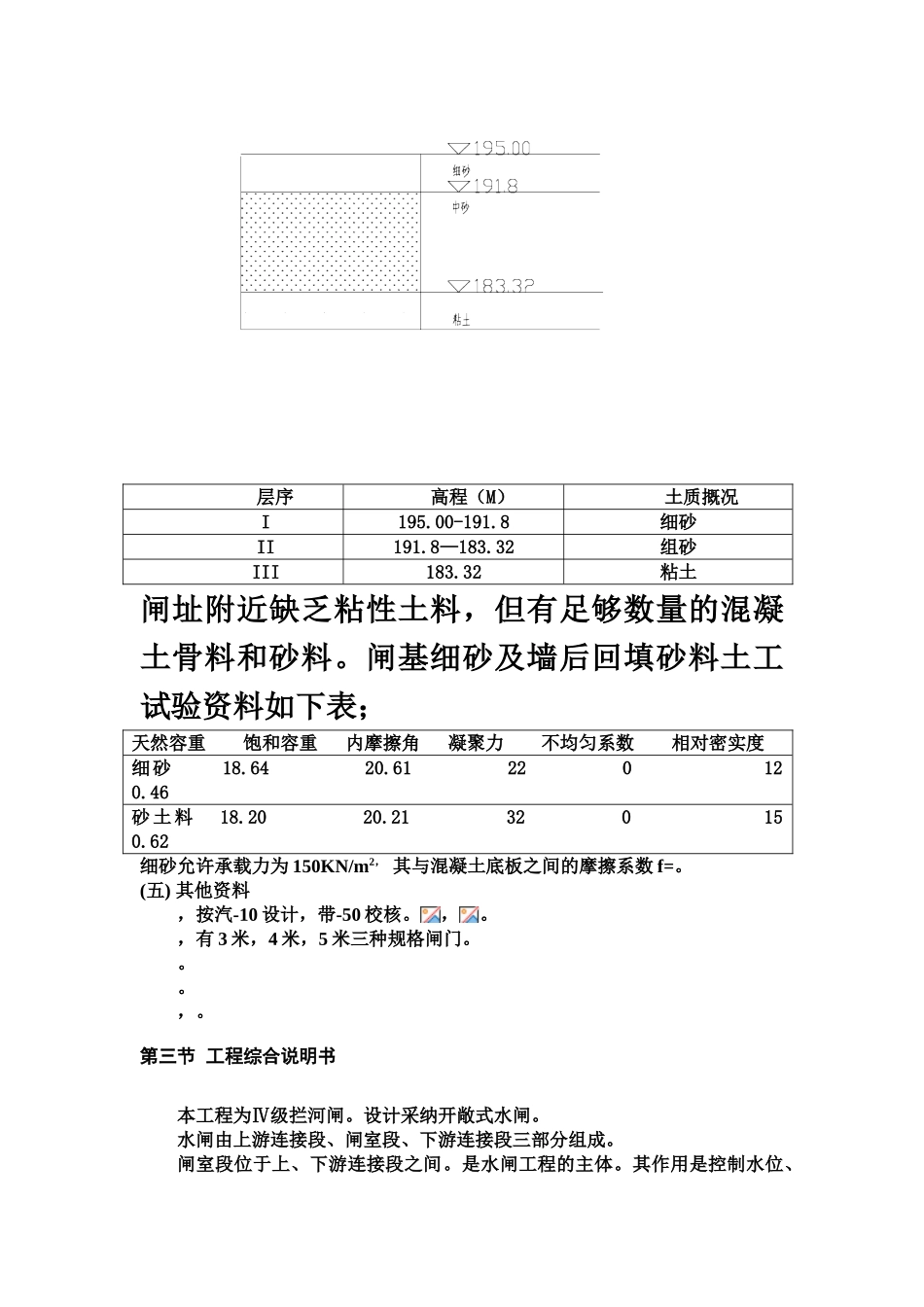

水闸专业课程设计水闸课程设计第一章 总述第一节 概述本工程是西通河灌区第一级抽水站的拦河闸,其主要任务是拦蓄西通河的河水,抬高水位满足抽水灌溉的需要; 洪水期能够宣泄洪水,保证两岸农田不被洪水淹没。第二节 基本资料(一) 闸的设计标准根据《水闸设计法律规范.》SD133-84(以下简称 SD133-84),该闸按IV级建筑物设计。(二) 水位流量资料运用情况上游水位(米)下游流量(m3/s)正常蓄水198.000设计洪水198.3661.40校核洪水198.9079.70下游水位流量关系见表H 下(m)195.00196.00197.00197.50198.00198.15198.50198.65Q(m3/S)0.008.6327.9641.0755.4061.4073.9879.70(三) 地形资料闸址附近,河道顺直,河道横部面接近梯形,底宽 18 米,边坡 1:,,。(四) 闸基土质资料闸基河床地质资料柱状图如图所示层序高程(M)土质摡况I195.00-191.8细砂II191.8—183.32组砂III183.32粘土闸址附近缺乏粘性土料,但有足够数量的混凝土骨料和砂料。闸基细砂及墙后回填砂料土工试验资料如下表;天然容重 饱和容重 内摩擦角 凝聚力 不均匀系数 相对密实度细砂 18.64 20.61 22 0 12 0.46砂土料 18.20 20.21 32 0 15 0.62细砂允许承载力为 150KN/m2, 其与混凝土底板之间的摩擦系数 f=。(五) 其他资料,按汽-10 设计,带-50 校核。,。,有 3 米,4 米,5 米三种规格闸门。。。,。第三节 工程综合说明书本工程为Ⅳ级拦河闸。设计采纳开敞式水闸。水闸由上游连接段、闸室段、下游连接段三部分组成。闸室段位于上、下游连接段之间。是水闸工程的主体。其作用是控制水位、调节流量。包括闸门、闸墩、边墩、底板、工作桥、检修便桥、交通桥、启闭机等。上游连接段的作用是将上游来水平顺地引进闸室。包括两岸的翼墙、护坡、铺盖、护底和防冲槽。下游连接段的作用是引导过闸水流均匀扩散。通过消能防冲设施。以保证闸后水流不发生有害的冲刷。包括消力池、海漫、防冲槽以及两岸的翼墙和护坡。第二章 水力计算第一节 闸室的结构型式及孔口尺寸确定﹙一﹚闸孔型式的选择该闸建在天然河道上,河道横部面接近梯形,因此采纳开敞式闸室结构。该闸建在天然河道上,为了满足泄洪、冲沙、排污的要求,宜采纳结构简单,施工方便,自由出流范围较大的无坎宽顶堰,考虑到闸基持力层是粘细砂,土质一般,承载能力不好,并参考该地区已建工程的经验,根据一般情况下,拦河闸的底板顶面可与河底齐平。即闸底板顶面(即堰顶)与西通河河...
