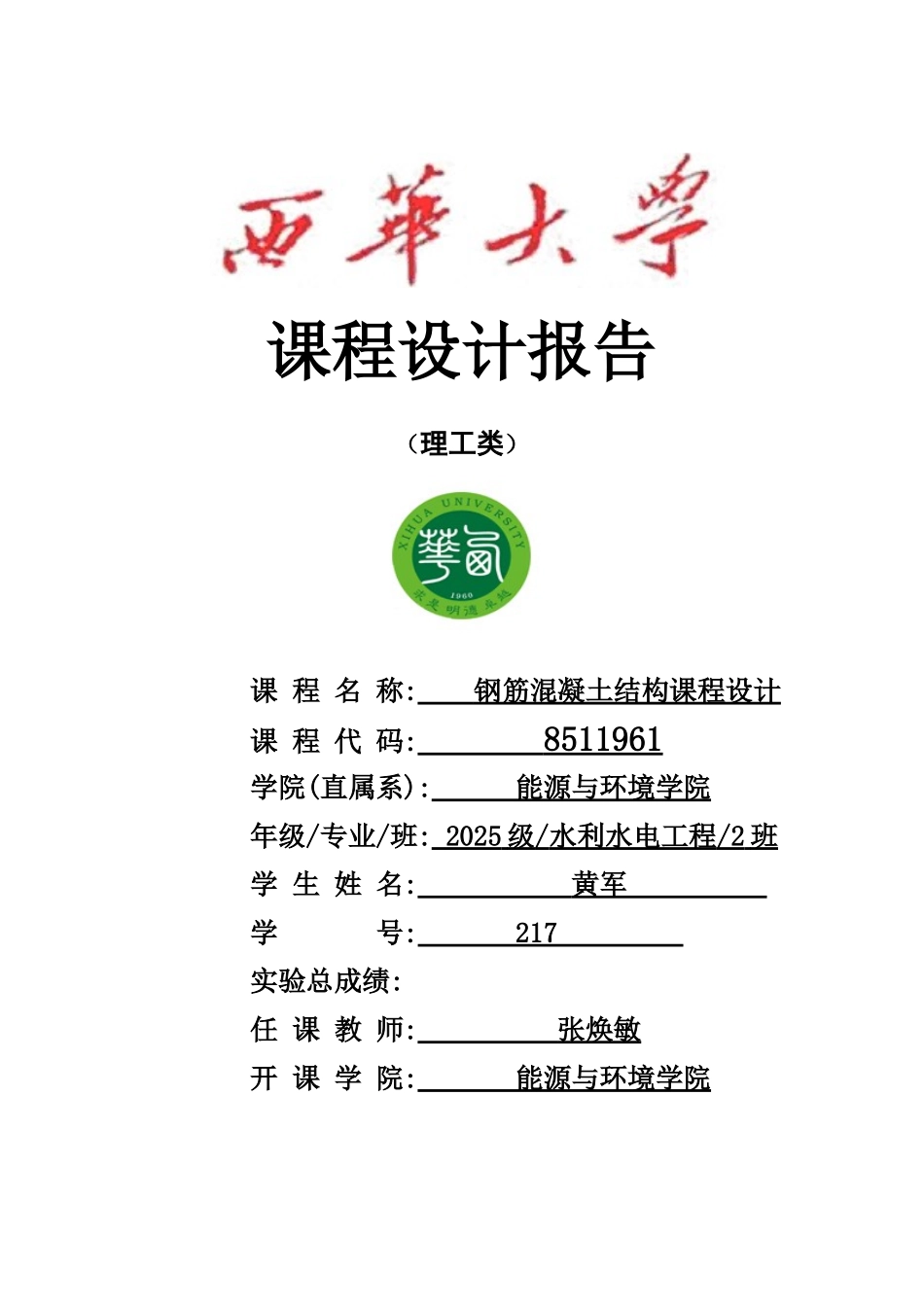

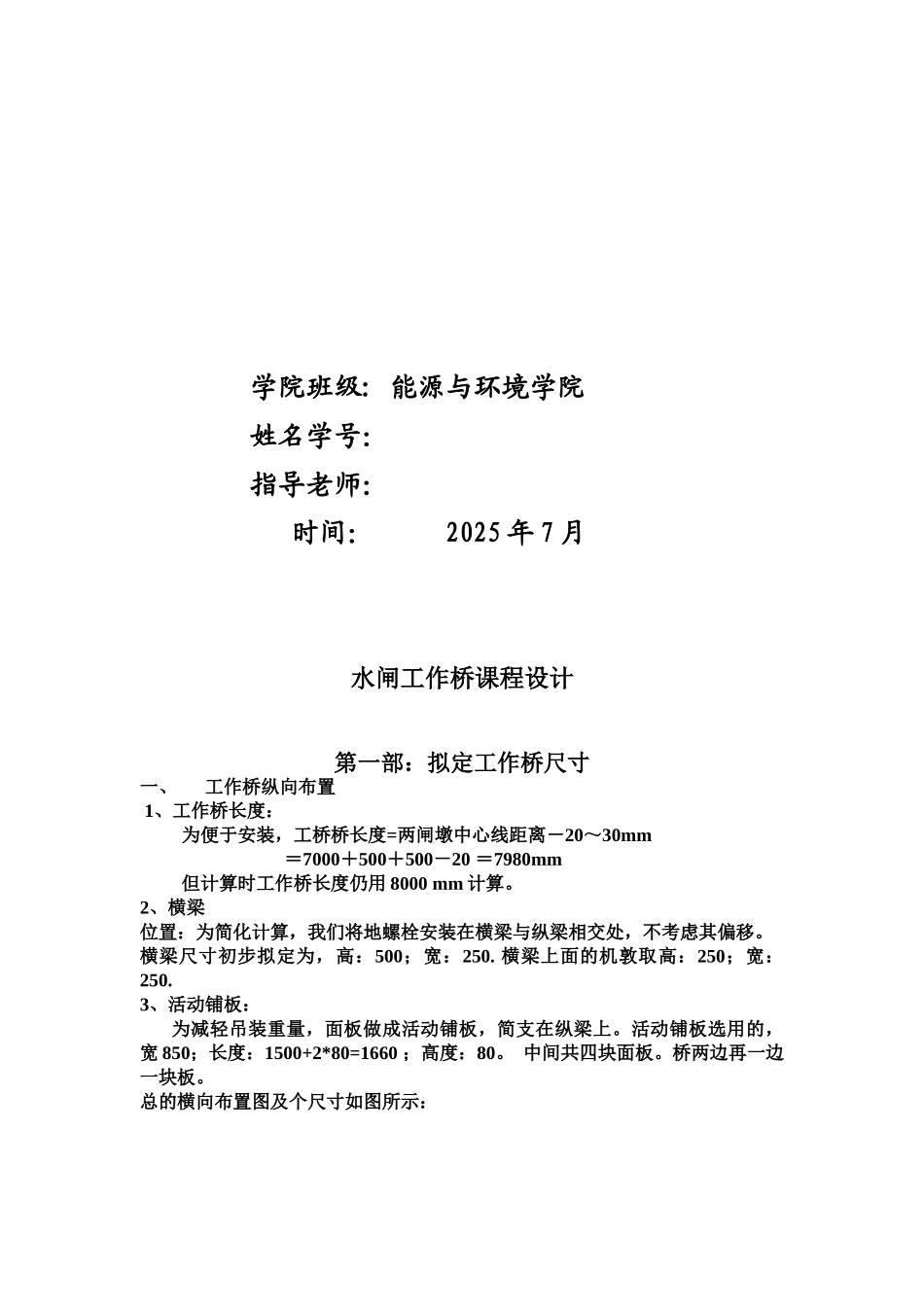

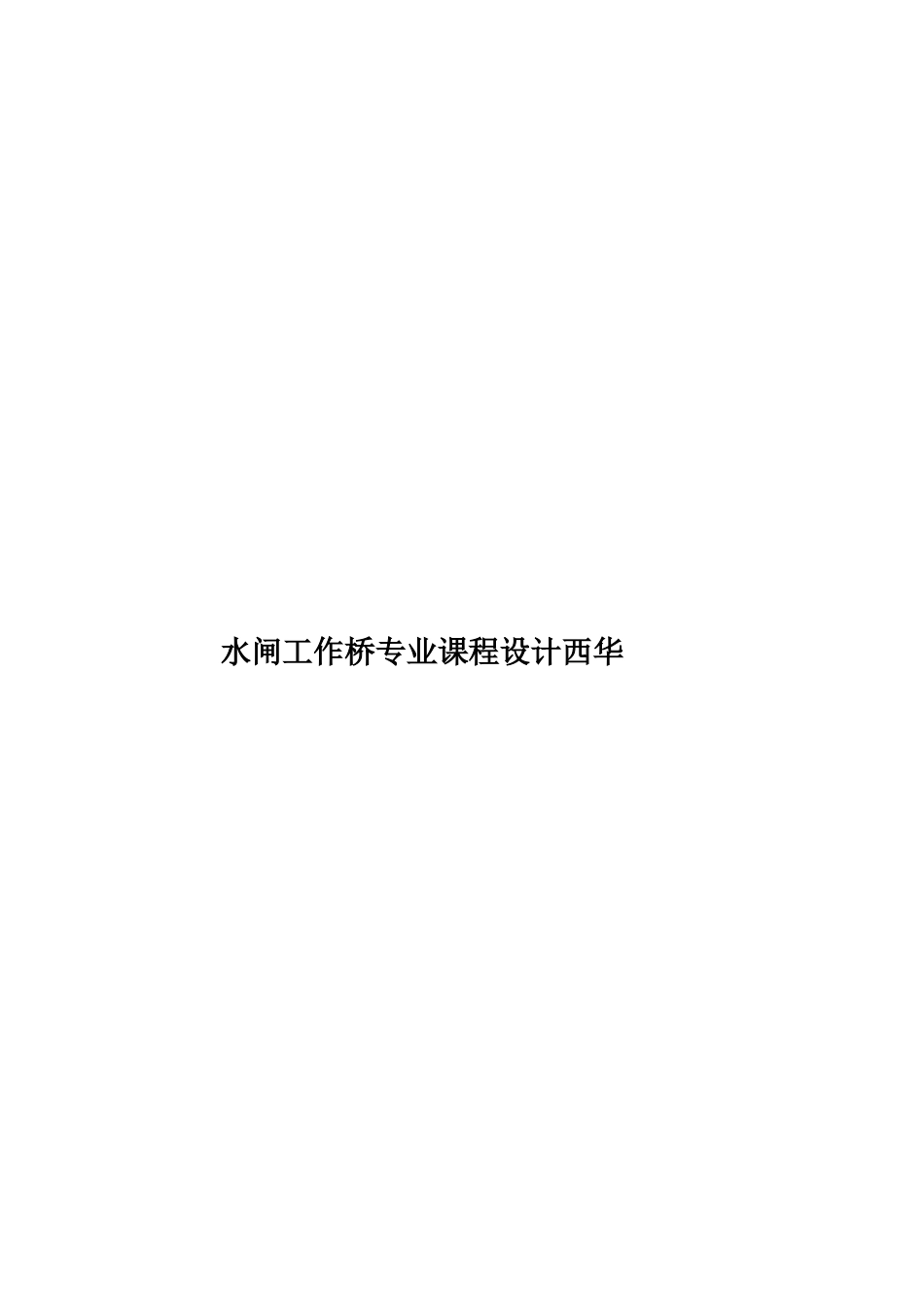

水闸工作桥专业课程设计西华课程设计报告（理工类）课 程 名 称: 钢筋混凝土结构课程设计 课 程 代 码: 8511961 学院(直属系): 能源与环境学院 年级/专业/班: 2025 级 / 水利水电工程 /2 班 学 生 姓 名: 黄军 学 号: 217 实验总成绩: 任 课 教 师: 张焕敏 开 课 学 院: 能源与环境学院 学院班级: 能源与环境学院姓名学号： 指导老师： 时间： 2025 年 7 月水闸工作桥课程设计第一部：拟定工作桥尺寸一、工作桥纵向布置 1、工作桥长度： 为便于安装，工桥桥长度=两闸墩中心线距离－20～30mm ＝7000＋500＋500－20 ＝7980mm 但计算时工作桥长度仍用 8000 mm 计算。2、横梁位置：为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。横梁尺寸初步拟定为，高：500；宽：250. 横梁上面的机敦取高：250；宽：250.3、活动铺板： 为减轻吊装重量，面板做成活动铺板，简支在纵梁上。活动铺板选用的， 宽 850；长度：1500+2*80=1660 ；高度：80。 中间共四块面板。桥两边再一边一块板。总的横向布置图及个尺寸如图所示：二、工作桥横向布置1、纵梁尺寸：高度：800； 宽度：300。2、悬臂板：高度：端部取 100，根部取 200； 宽度：500尺寸如图所示：三、刚架布置（在此不计算） 1、刚架高度 计算用的高度： H=－－h 实际高度： H＋H1，其中：H1 为柱插入杯口的高度。 H1 需满足： ～； 。 图 3：钢桁架布置第二部：配筋一、面板配筋设计1、活动铺板1）安装检修工况：a 荷载计算板自重: 一个绳鼓重：, 桥面活载不考虑b 计算简图和内力计算因此计算跨度取 1580mm：2)正常使用工况，持久状况 ：板自重 人群荷载：从以上两种状态可知，安装工况下的弯矩更大，取大值进行计算3）配筋计算：查表得由书 2-7 查 k=，采纳 C25 混凝土，查表，面板用 HPB335 的钢筋，查表，，查附录 3 表 1，选用 6φ8()在受力钢筋内侧布置与受力钢筋垂直的分布钢筋，按要求取φ6@250。配筋图如图所示：2、悬臂板 取 1m 板宽计算，由根部最大弯矩计算板的钢筋用量。1)安装与检修工况自重： （人群荷载不计）对根部产生的弯矩： 栏杆重： 对根部产生的弯矩： 绳鼓重： P，将集中力放置离纵梁最远处。取 c 为绳鼓集中力 P 到悬壁根部的距离 c=500-350/2=325，a=350 为绳鼓的着地面积，则 P 对根部的弯矩为，由宽度为 b=a+2c 的板带承受，绳鼓为可控可变荷载...
