江汉电梯安装技术方案样本

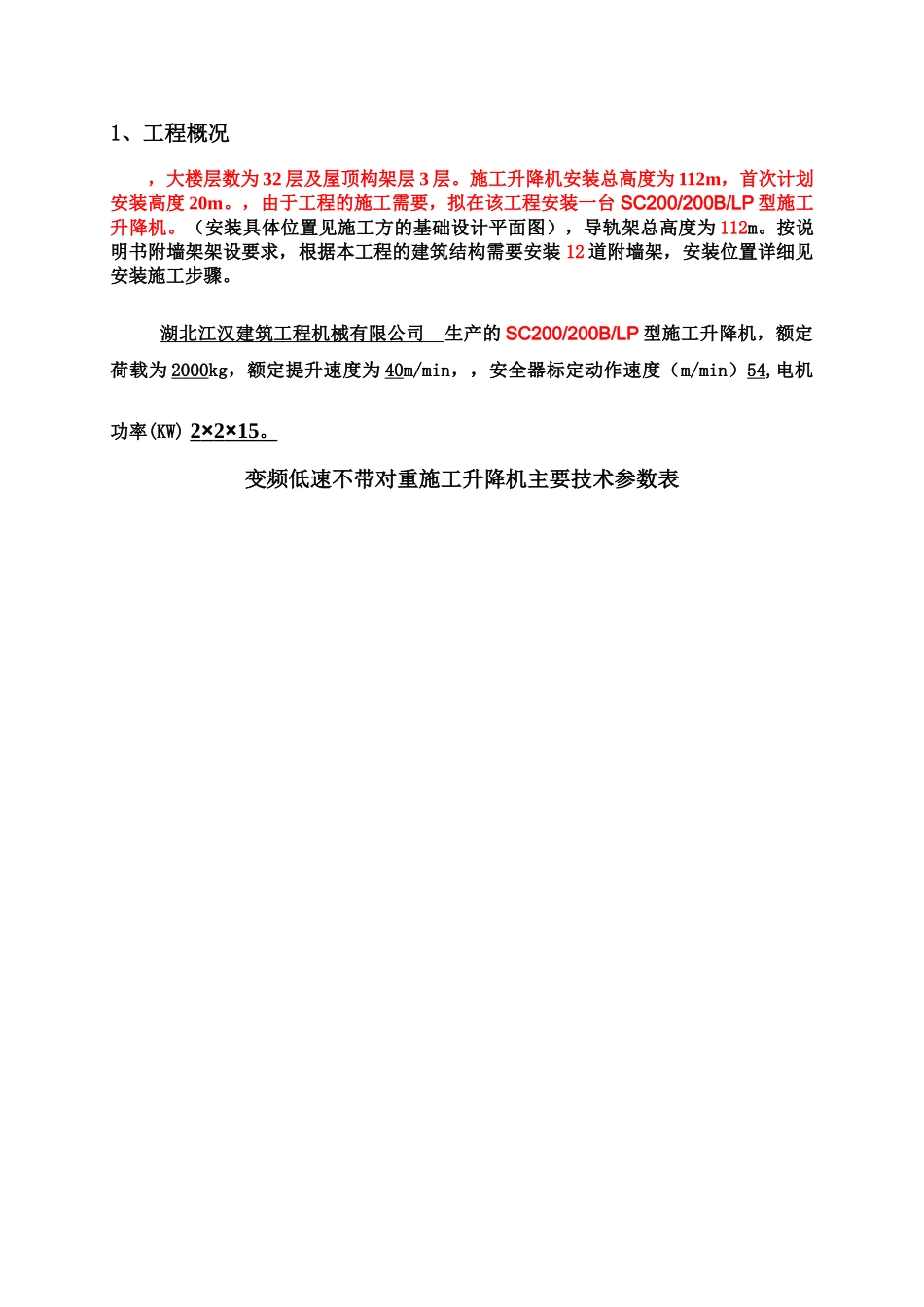

江汉电梯安装技术方案1、工程概况，大楼层数为 32 层及屋顶构架层 3 层。施工升降机安装总高度为 112m，首次计划安装高度 20m。，由于工程的施工需要，拟在该工程安装一台 SC200/200B/LP 型施工升降机。（安装具体位置见施工方的基础设计平面图），导轨架总高度为 112m。按说明书附墙架架设要求，根据本工程的建筑结构需要安装 12 道附墙架，安装位置详细见安装施工步骤。 湖北江汉建筑工程机械有限公司 生产的 SC200/200B/LP 型施工升降机，额定荷载为 2000kg，额定提升速度为 40m/min，，安全器标定动作速度（m/min）54,电机功率(KW) 2 × 2 × 15 。 变频低速不带对重施工升降机主要技术参数表2、编制依据表 1 编制依据序号编 号编制依据1《福建省建筑施工现场安全管理资料编写指南》2 JGJ59—2025《建筑施工安全检查标准》序号 型号 配置码项 目 SC200/200B LPLKLG1额定载重量（kg） 2×2000 2×2000 2×20002额定载人数（员） 2×18 2×18 2×183额定安装载重量（kg） 2×1000 2×1000 2×10004吊杆额定载重量（kg） 200 200 2005吊笼底部尺寸（m） 3.0×1.3 3.0×1.3 3.0×1.36最大架设高度（m） 150(300) 200(300) 200(300)7起升速度（380V 50HZ）(m/min) 0-40 0-40 0-408电机功率(kw) 2×2×15 2×2×15 2×2×159标准节截面尺寸(mm) 650×650 800×800 800×80010安全器标定动作速度(m/min) 54 54 5411护栏重量（kg） 1480 1480 148012吊笼重量（kg）2×17002×17002×170013标准节长度（mm）15081508150814标准节重量（kg）1351551583 JGJ33—2025《建筑机械使用安全技术规定》4 JGJ215-2025建筑施工升降机安装、使用、拆卸安全技术规程5 GB26557-2025《吊笼有垂直导向的人货两用施工升降机》6 JGJ160—2025《施工现场机械设备检查技术规程》7DBJ-T13-67-2025《建筑施工起重机械安全检测规程》8湖北江汉工程机械有限公司 SC200/200B/LP 型施工升降机使用说明书（1）升降机基础应满足基础图中各项要求，同时还必须符合当地有关安全法规。（2）技术要求A、基础厚度为 400mm,配双层加强钢筋网格，钢筋直径 Φ12mm,网格间距 200 mm，混凝土标号不低于 C30，二次浇灌必需为高标号混凝土（C30 以上）。B、预留 4 孔尺寸为 200 mm×200 mm，深 350 mm，孔内钢筋网外露，供二次浇灌。C、基础预埋件必须牢固地固定在基础加强钢筋上。D、基础平面度为 1/1...
