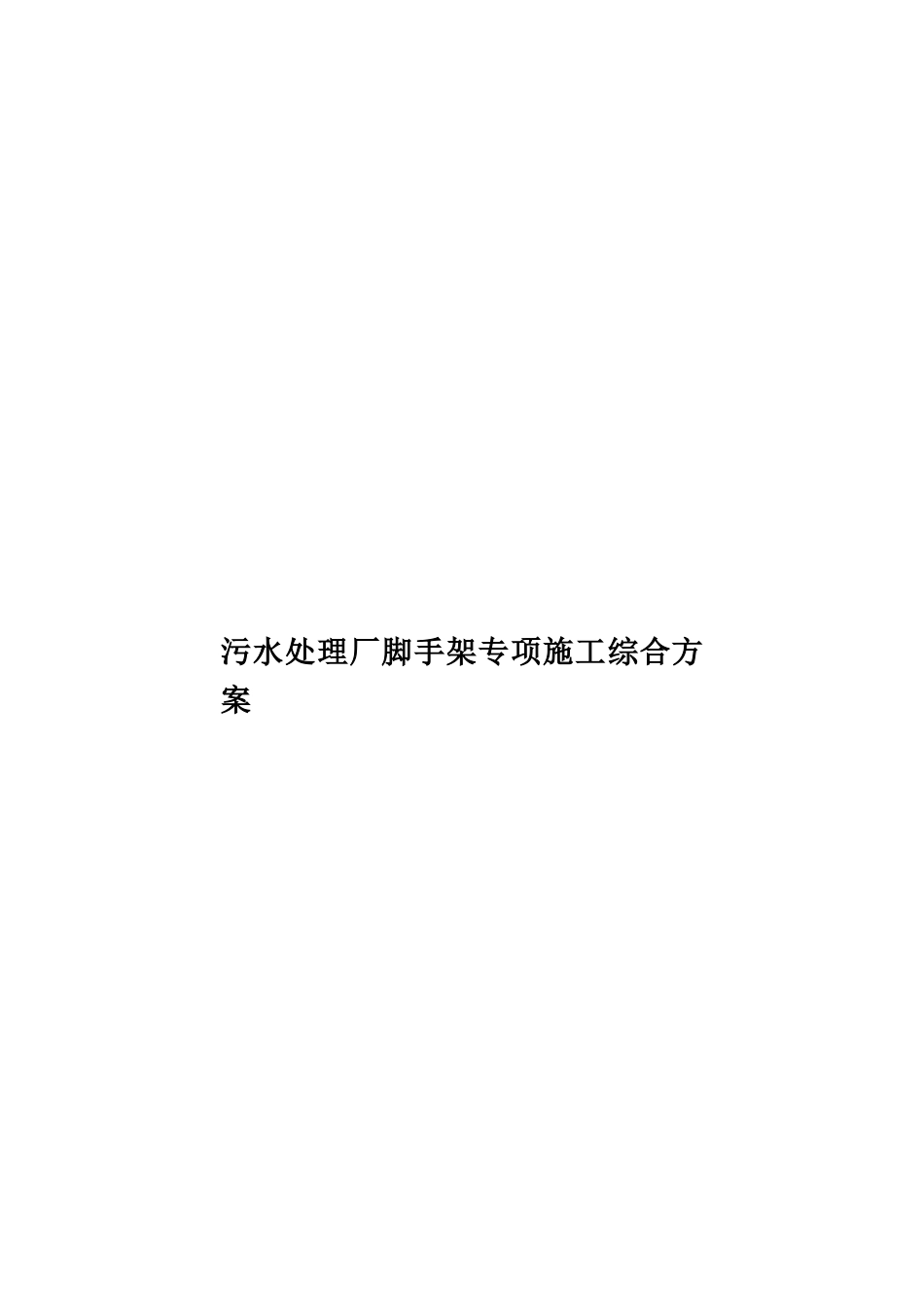

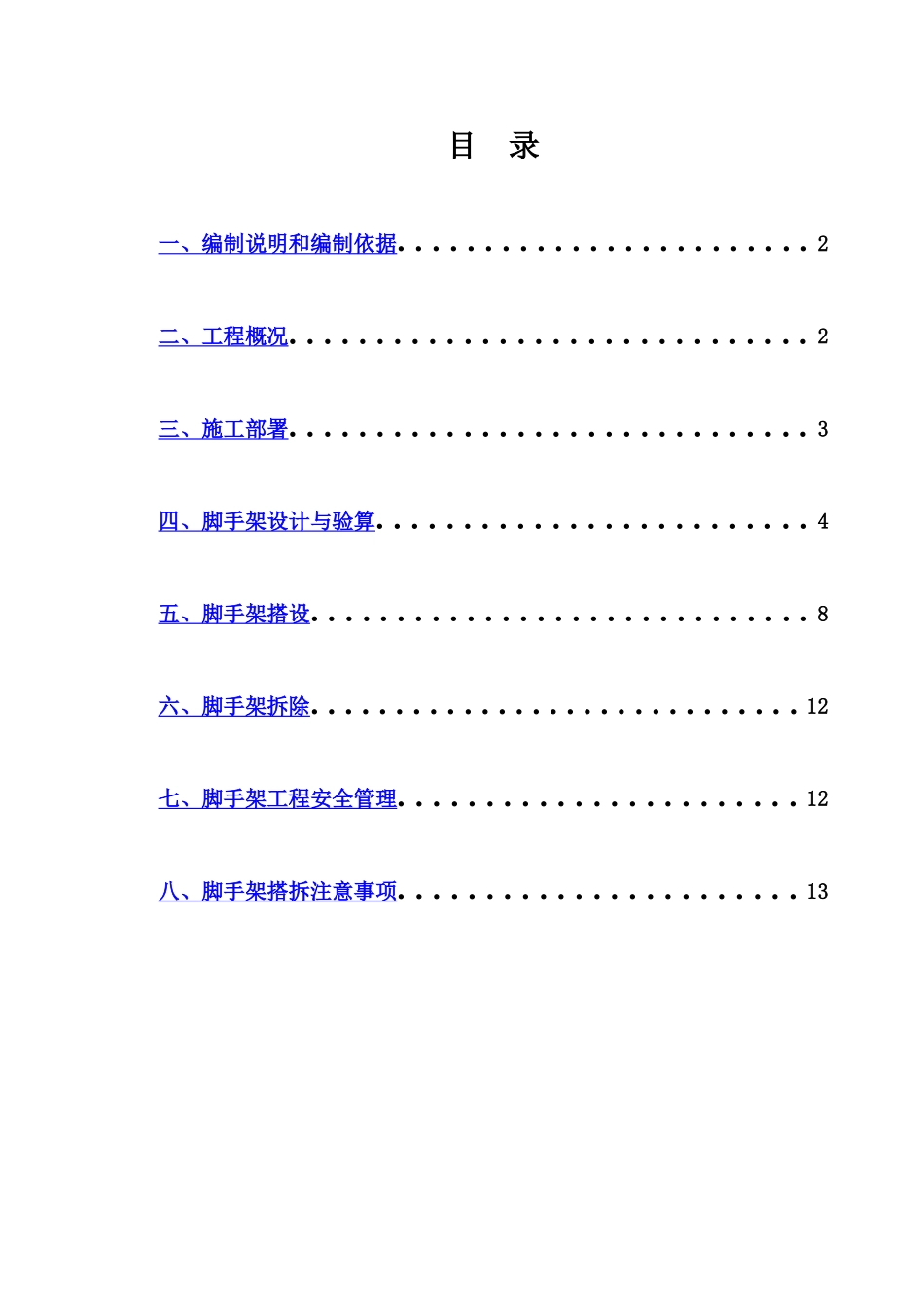

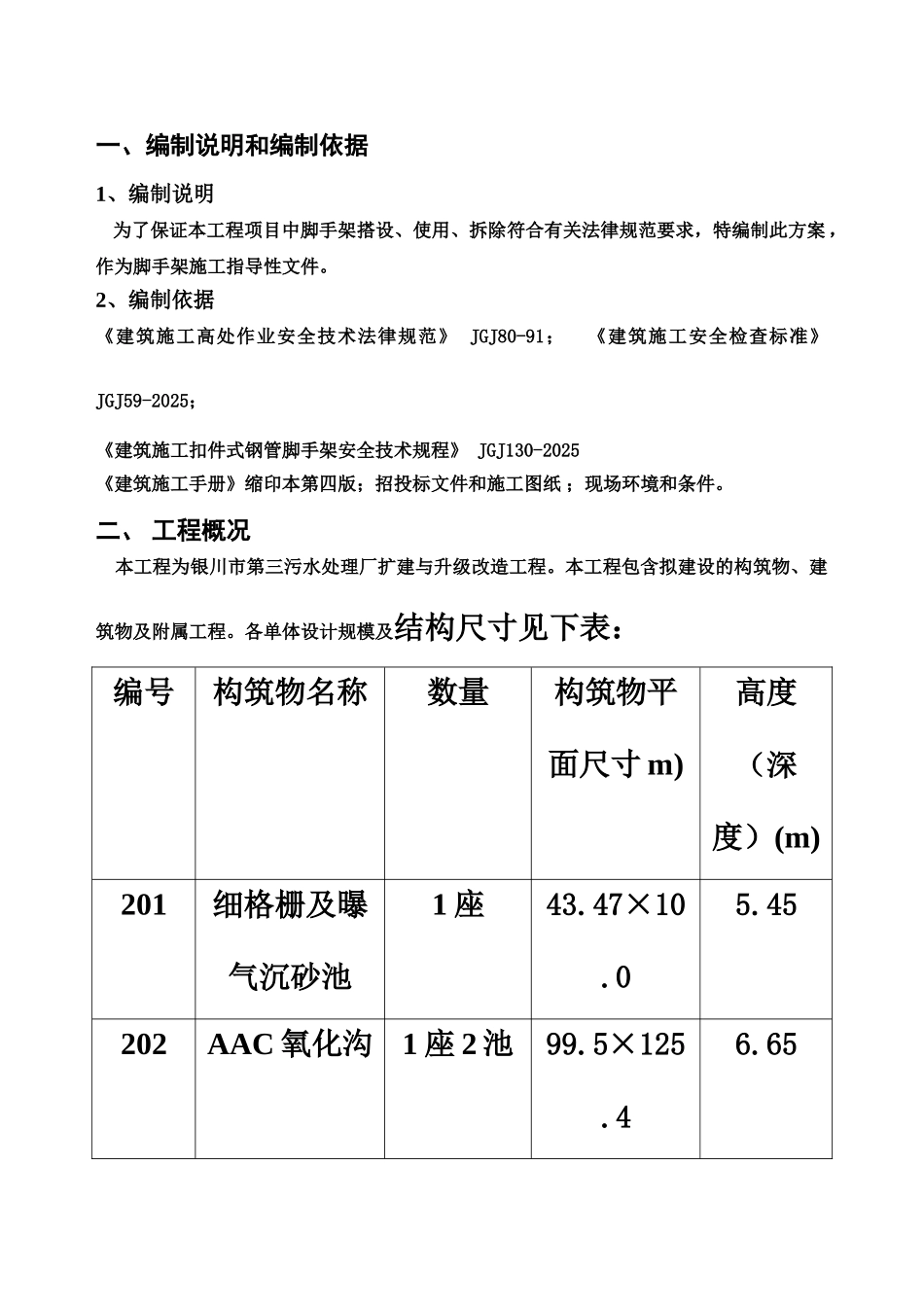

污水处理厂脚手架专项施工综合方案目 录一、编制说明和编制依据........................2二、工程概况..............................2三、施工部署..............................3四、脚手架设计与验算.........................4五、脚手架搭设.............................8六、脚手架拆除.............................12七、脚手架工程安全管理.......................12八、脚手架搭拆注意事项.......................13一、编制说明和编制依据1、编制说明 为了保证本工程项目中脚手架搭设、使用、拆除符合有关法律规范要求,特编制此方案 ,作为脚手架施工指导性文件。2、编制依据《建筑施工高处作业安全技术法律规范》 JGJ80-91; 《建筑施工安全检查标准》 JGJ59-2025; 《建筑施工扣件式钢管脚手架安全技术规程》 JGJ130-2025《建筑施工手册》缩印本第四版;招投标文件和施工图纸 ;现场环境和条件。二、 工程概况 本工程为银川市第三污水处理厂扩建与升级改造工程。本工程包含拟建设的构筑物、建筑物及附属工程。各单体设计规模及结构尺寸见下表:编号构筑物名称数量构筑物平面尺寸 m)高度(深度)(m)201细格栅及曝气沉砂池1 座43.47×10.05.45202AAC 氧化沟1 座 2 池99.5×125.46.65203二沉池2 座φ456.10204回流及剩余污泥泵房1 座7.8×11.29.15205醋酸钠加药间1 座9.0×9.07.5(建筑)206污泥缓冲池1 座20.35×8.05.85207中间提升泵房1 座10.4×9.510.75208高效沉淀池1 座32.8×35.29.9209V 型滤池1 座43.94×28.511.8210反冲洗废液池1 座30.65×12.056.35211加药间1 座25.5×15.08.10(建筑)212V 型滤池操作间1 座29.5×9.311213流量计井3 座3.0×3.0/1.5×1.54.75214高杆灯基础2 座3.0×3.0—三、施工部署1、施工方案的选择 根据建筑几何特征及现场的环境和条件,各单位工程的池壁及隔墙、各建筑物的外墙施工均采纳双排脚手架,脚手架的设计采纳最不利条件下进行验算,根据各建筑物的高度推断脚手架最高状态为最不利条件,,各单体脚手架采纳相同参数来施工搭设。并以高度在 9m 的情况下进行验算。2、材料要求 钢管采纳 φ48×,材质 Q235-A 级,钢管的长度不得超过 6m。 新钢管的产品质量合格证,质量检测报告资料齐全,钢管表面应平整光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道,并涂刷防锈漆。 旧钢管应检查其侵蚀深度,检查时在侵蚀严重的钢管随机抽取 3...
