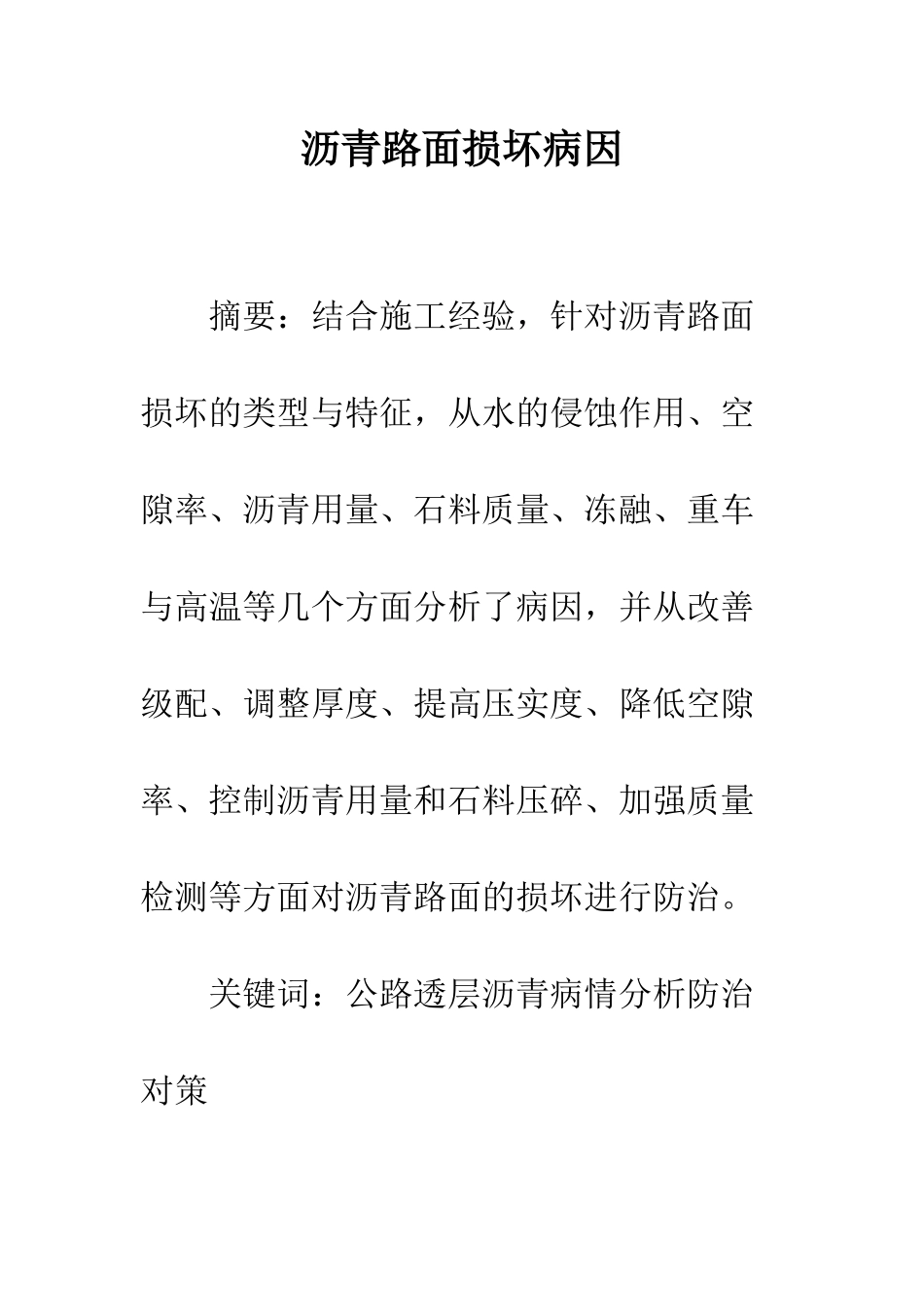

沥青路面损坏病因 摘要：结合施工经验，针对沥青路面损坏的类型与特征，从水的侵蚀作用、空隙率、沥青用量、石料质量、冻融、重车与高温等几个方面分析了病因，并从改善级配、调整厚度、提高压实度、降低空隙率、控制沥青用量和石料压碎、加强质量检测等方面对沥青路面的损坏进行防治

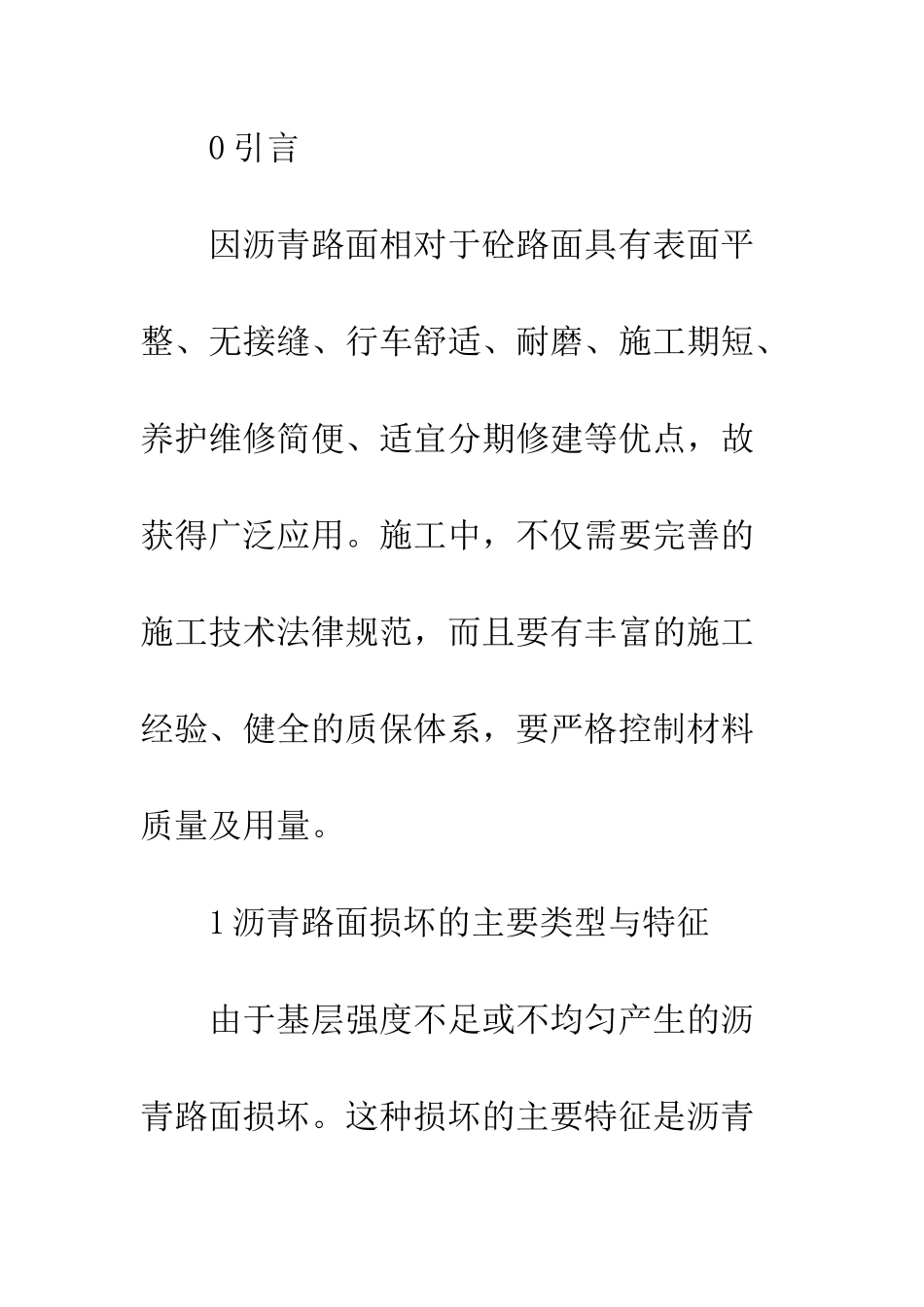

关键词：公路透层沥青病情分析防治对策 0 引言 因沥青路面相对于砼路面具有表面平整、无接缝、行车舒适、耐磨、施工期短、养护维修简便、适宜分期修建等优点，故获得广泛应用
施工中，不仅需要完善的施工技术法律规范，而且要有丰富的施工经验、健全的质保体系，要严格控制材料质量及用量
1 沥青路面损坏的主要类型与特征 由于基层强度不足或不均匀产生的沥青路面损坏

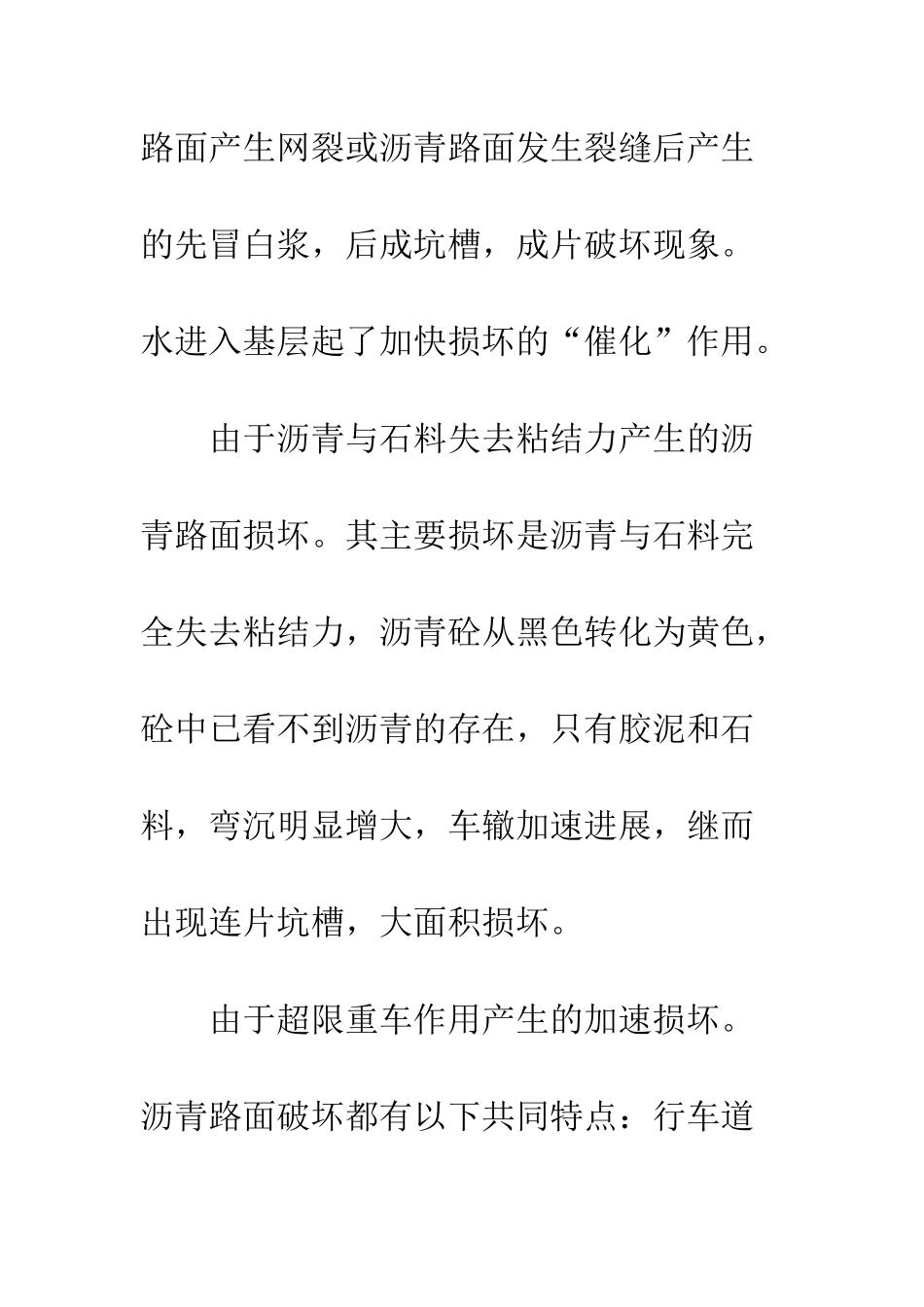

这种损坏的主要特征是沥青路面产生网裂或沥青路面发生裂缝后产生的先冒白浆，后成坑槽，成片破坏现象
水进入基层起了加快损坏的“催化”作用
由于沥青与石料失去粘结力产生的沥青路面损坏
其主要损坏是沥青与石料完全失去粘结力，沥青砼从黑色转化为黄色，砼中已看不到沥青的存在，只有胶泥和石料，弯沉明显增大，车辙加速进展，继而出现连片坑槽，大面积损坏
由于超限重车作用产生的加速损坏
沥青路面破坏都有以下共同特点：行车道破坏比超车道严重；流量多的路段比流量少的路段损坏严重
这说明超限重车交通仍是公路受到破坏的主要原因之一
由于沥青砼热稳定性不足产生的损坏
这种损坏主要表现为沥青路面的车辙、泛油、推挤、拥包等
以上损坏类型往往是多种损坏同时产生，相互作用，加速损坏的进展
2 病因分析 空隙率的影响讨论表明当沥青砼实际空隙率小于 7%时，沥青砼中孔隙基本不连通，沥青砼基本不渗水
因此，要减少水损害，沥青砼实际空隙率应控制在 7%以下
然而，由于马歇尔设计空隙率一般控制在4%左右，而法律规范允许最小压实度为96%，所以事实上按法律规范要求控制的沥青路面空隙率仍有相当一部分将大于
