浅析配电变压器的联结组别

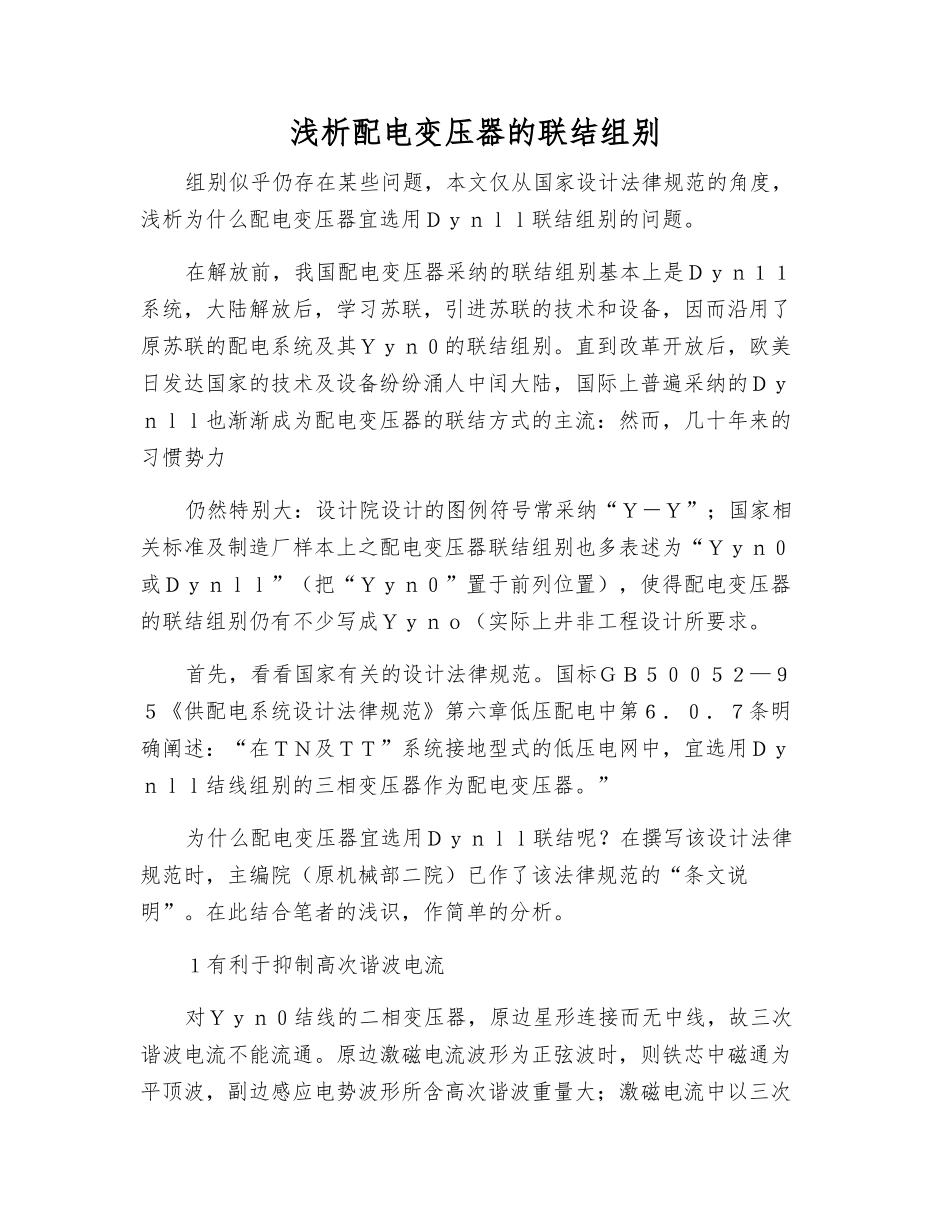

浅析配电变压器的联结组别_第1页
1/3
浅析配电变压器的联结组别_第2页
2/3

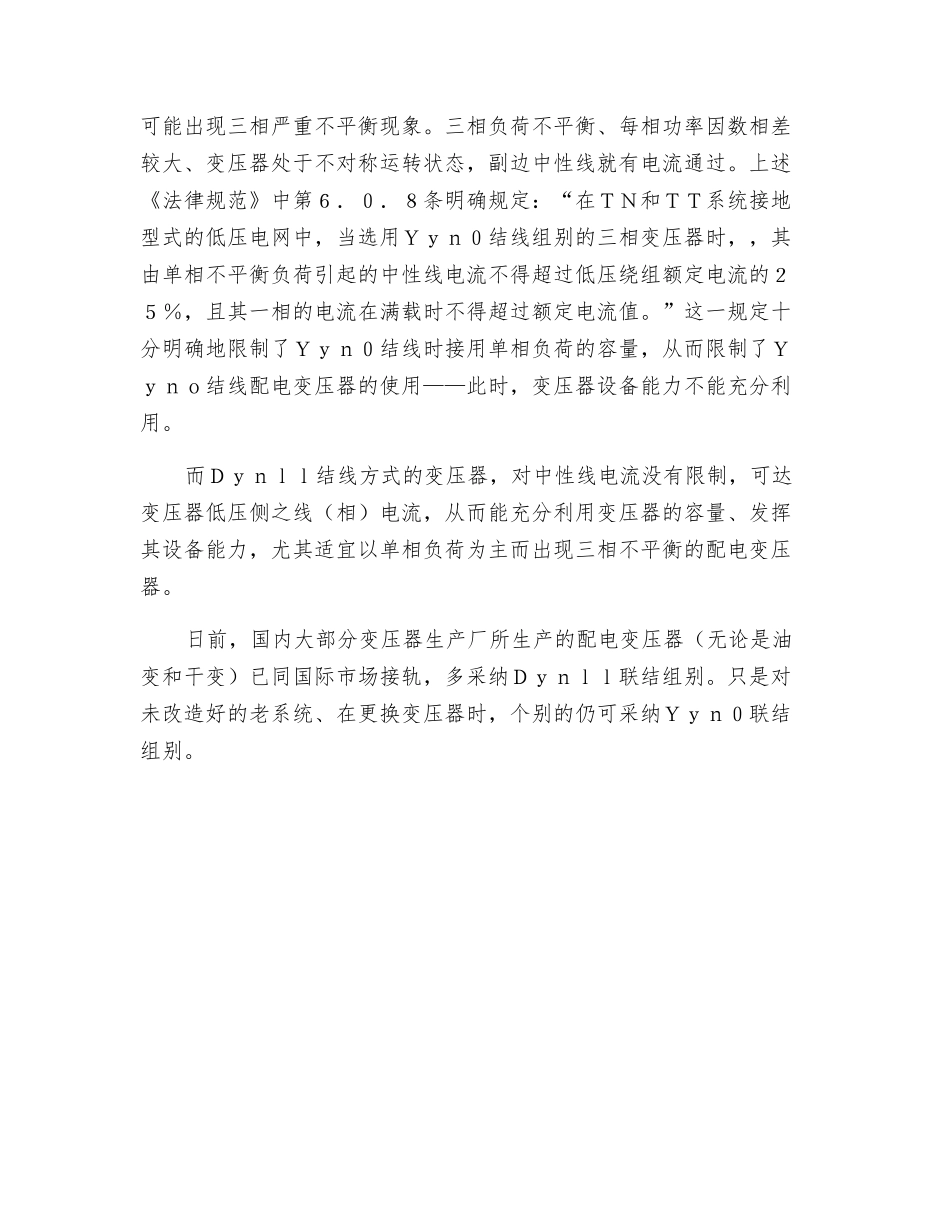

浅析配电变压器的联结组别_第3页
3/3
浅析配电变压器的联结组别组别似乎仍存在某些问题,本文仅从国家设计法律规范的角度,浅析为什么配电变压器宜选用Dynll联结组别的问题。在解放前,我国配电变压器采纳的联结组别基本上是Dyn11系统,大陆解放后,学习苏联,引进苏联的技术和设备,因而沿用了原苏联的配电系统及其Yyn0的联结组别。直到改革开放后,欧美日发达国家的技术及设备纷纷涌人中闰大陆,国际上普遍采纳的Dynll也渐渐成为配电变压器的联结方式的主流:然而,几十年来的习惯势力仍然特别大:设计院设计的图例符号常采纳“Y-Y”;国家相关标准及制造厂样本上之配电变压器联结组别也多表述为“Yyn0或Dynll”(把“Yyn0”置于前列位置),使得配电变压器的联结组别仍有不少写成Yyno(实际上井非工程设计所要求。首先,看看国家有关的设计法律规范。国标GB50052—95《供配电系统设计法律规范》第六章低压配电中第6.0.7条明确阐述:“在TN及TT”系统接地型式的低压电网中,宜选用Dynll结线组别的三相变压器作为配电变压器。”为什么配电变压器宜选用Dynll联结呢?在撰写该设计法律规范时,主编院(原机械部二院)已作了该法律规范的“条文说明”。在此结合笔者的浅识,作简单的分析。1有利于抑制高次谐波电流对Yyn0结线的二相变压器,原边星形连接而无中线,故三次谐波电流不能流通。原边激磁电流波形为正弦波时,则铁芯中磁通为平顶波,副边感应电势波形所含高次谐波重量大;激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下,可在原边形成环流,与原边接成星形相比,有利于抑制高次谐波电流,在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下,会使得电流波形畸变。即使三相负荷平衡,中性线中也流过以三次谐波为主的高次谐波电流,配电变压器的原边(常为10kV侧)采纳三角形结线就抑制了此类高次谐波电流,这样就能保证供电波形的质量。2有利于单相接地短路故障的切除原边(高压)接成三角形(D接),绕组内可通过零序循环电流(感应产生),因而可与低压绕组零序电流互相平衡、去磁,因此,副边(低压侧)零序阻抗很小;若原边(高压侧)星接(Y接),绕组不能流过零序电流,低压侧激磁时,其零序电流在变压器铁芯中产生零序磁通,但其磁路不能在铁芯内形成闭合,要走铁芯外面的空气,其磁阻特别大,变压器的零序阻抗较大。若发生单相短路,其短路...
