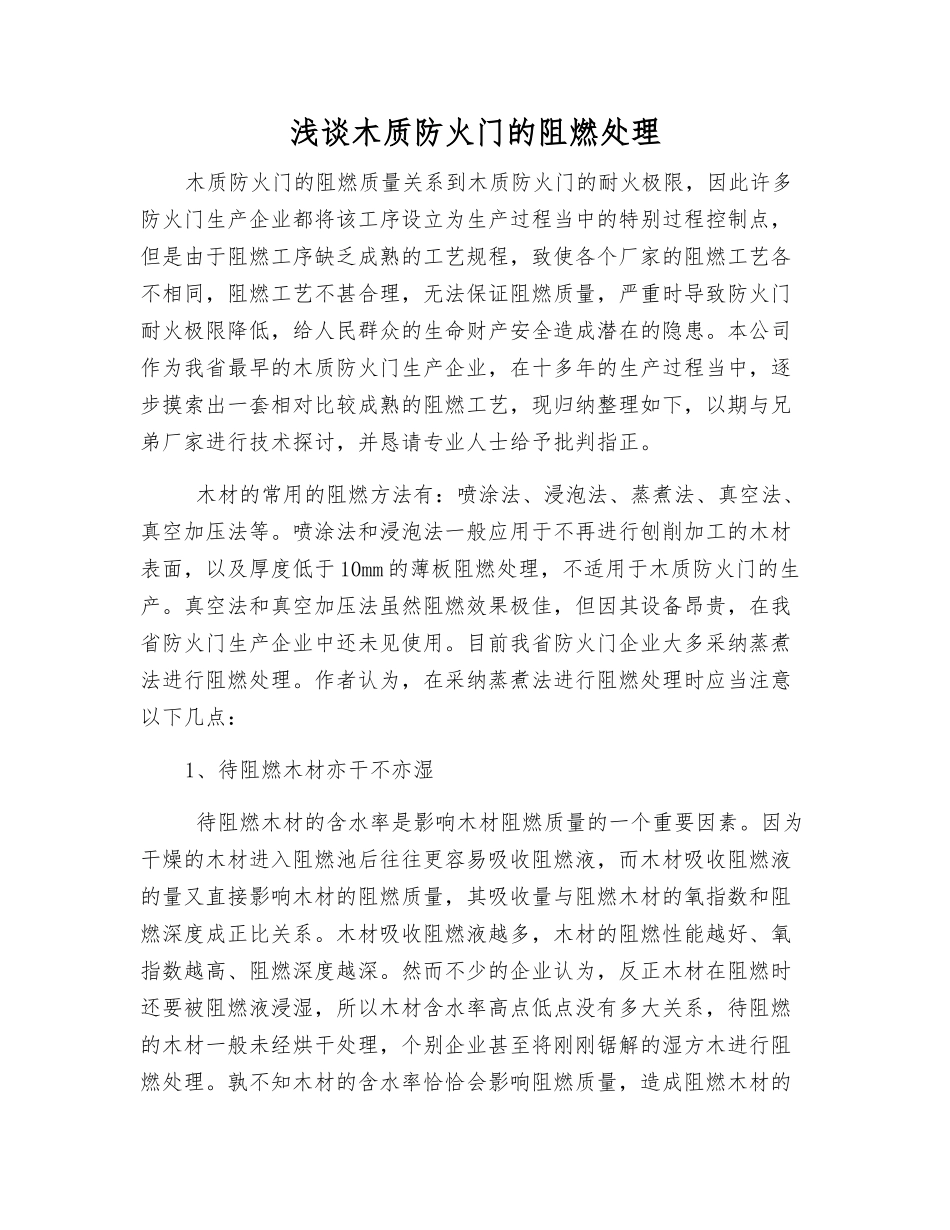

浅谈木质防火门的阻燃处理木质防火门的阻燃质量关系到木质防火门的耐火极限，因此许多防火门生产企业都将该工序设立为生产过程当中的特别过程控制点，但是由于阻燃工序缺乏成熟的工艺规程，致使各个厂家的阻燃工艺各不相同，阻燃工艺不甚合理，无法保证阻燃质量，严重时导致防火门耐火极限降低，给人民群众的生命财产安全造成潜在的隐患
本公司作为我省最早的木质防火门生产企业，在十多年的生产过程当中，逐步摸索出一套相对比较成熟的阻燃工艺，现归纳整理如下，以期与兄弟厂家进行技术探讨，并恳请专业人士给予批判指正
木材的常用的阻燃方法有：喷涂法、浸泡法、蒸煮法、真空法、真空加压法等
喷涂法和浸泡法一般应用于不再进行刨削加工的木材表面，以及厚度低于 10mm 的薄板阻燃处理，不适用于木质防火门的生产
真空法和真空加压法虽然阻燃效果极佳，但因其设备昂贵，在我省防火门生产企业中还未见使用
目前我省防火门企业大多采纳蒸煮法进行阻燃处理
作者认为，在采纳蒸煮法进行阻燃处理时应当注意以下几点：1、待阻燃木材亦干不亦湿 待阻燃木材的含水率是影响木材阻燃质量的一个重要因素
因为干燥的木材进入阻燃池后往往更容易吸收阻燃液，而木材吸收阻燃液的量又直接影响木材的阻燃质量，其吸收量与阻燃木材的氧指数和阻燃深度成正比关系
木材吸收阻燃液越多，木材的阻燃性能越好、氧指数越高、阻燃深度越深
然而不少的企业认为，反正木材在阻燃时还要被阻燃液浸湿，所以木材含水率高点低点没有多大关系，待阻燃的木材一般未经烘干处理，个别企业甚至将刚刚锯解的湿方木进行阻燃处理

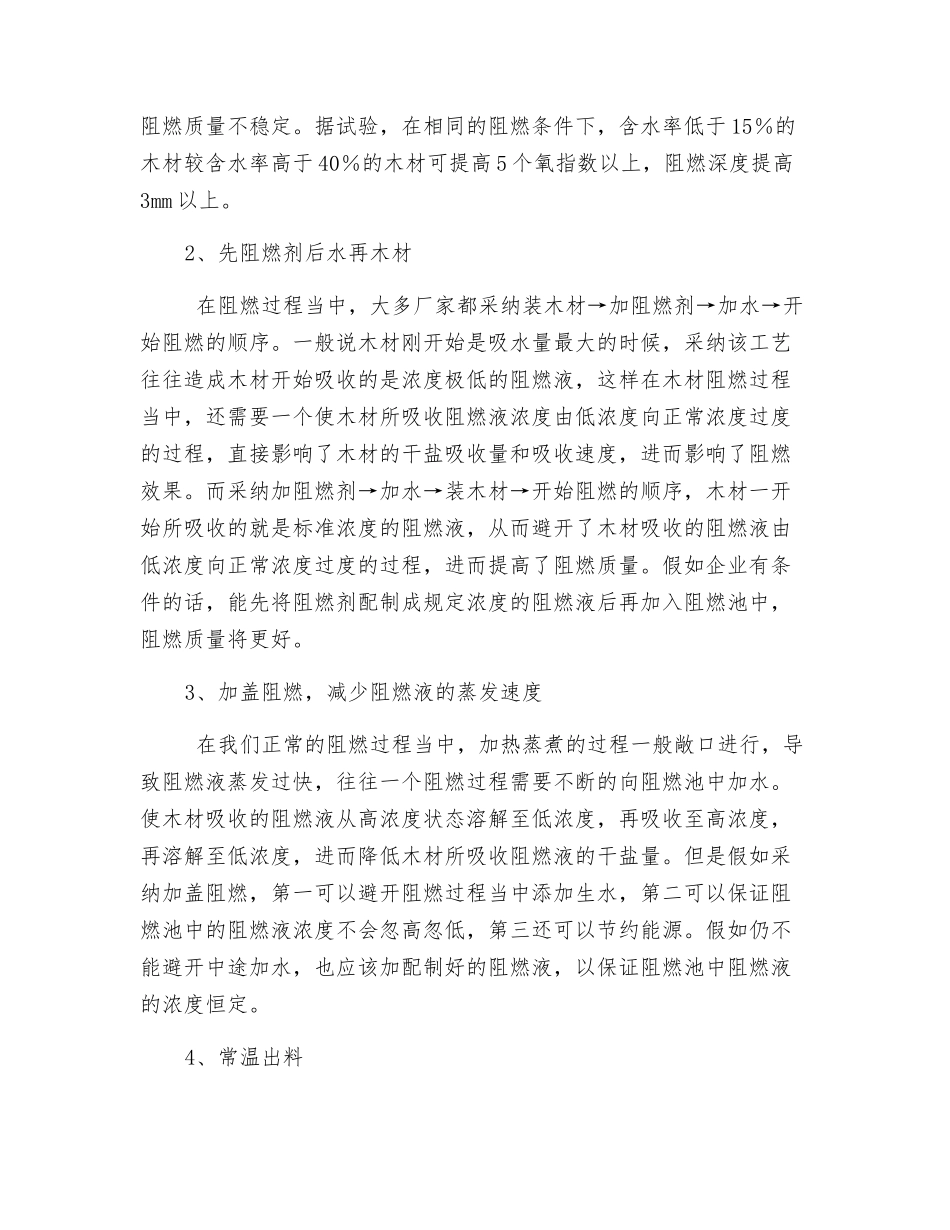

孰不知木材的含水率恰恰会影响阻燃质量，造成阻燃木材的阻燃质量不稳定
据试验，在相同的阻燃条件下，含水率低于 15％的木材较含水率高于 40％的木材可提高 5 个氧指数以上，阻燃深度提高3mm 以上
2、先阻燃剂后水再木材 在阻燃过程当中，大多厂家都采纳装木材→加阻燃剂→加水→开始阻燃的
