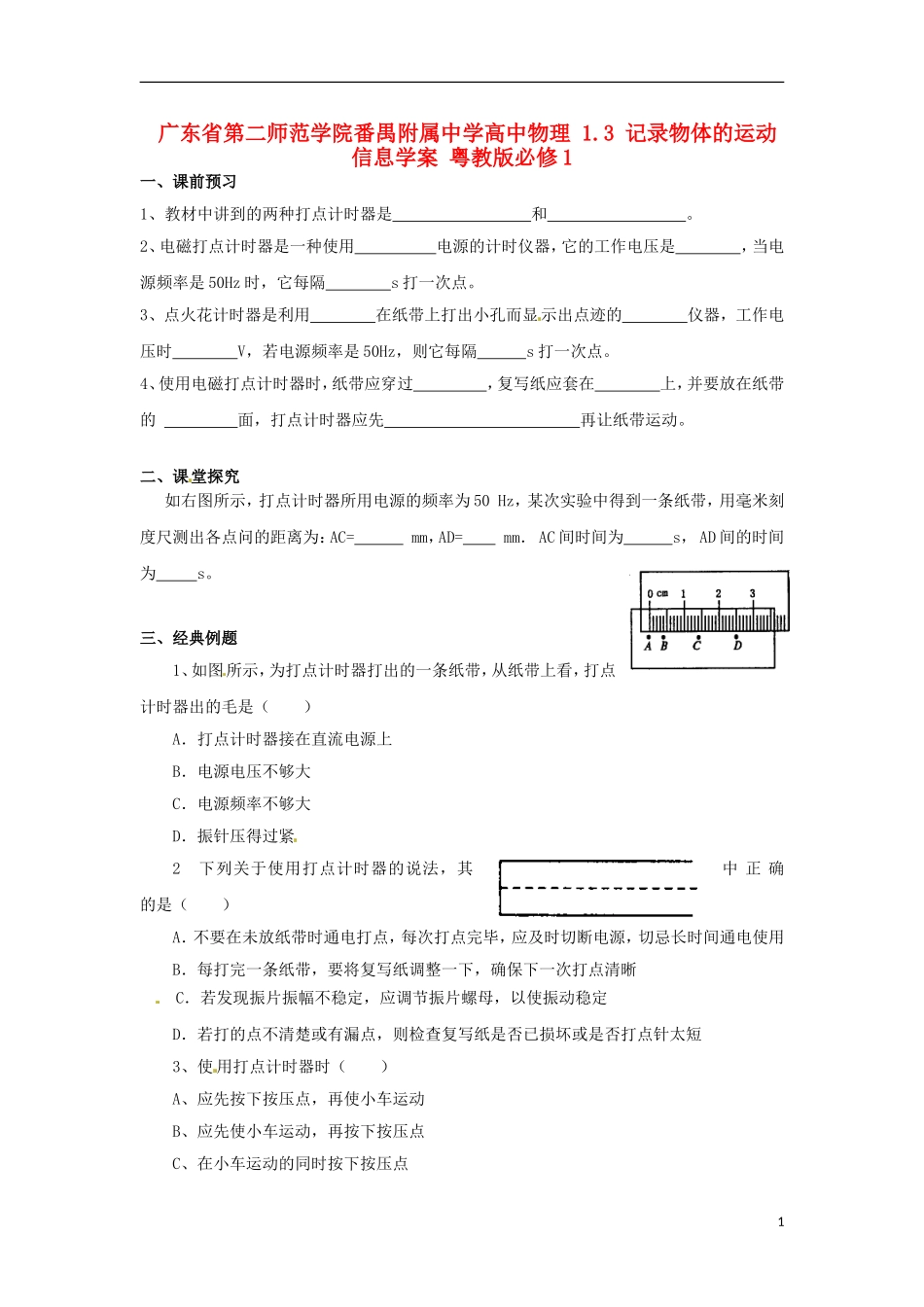

广东省第二师范学院番禺附属中学高中物理 1
3 记录物体的运动信息学案 粤教版必修 1一、课前预习1、教材中讲到的两种打点计时器是 和
2、电磁打点计时器是一种使用 电源的计时仪器，它的工作电压是 ，当电源频率是 50Hz 时，它每隔 s 打一次点
3、点火花计时器是利用 在纸带上打出小孔而显示出点迹的 仪器，工作电压时 V，若电源频率是 50Hz，则它每隔 s 打一次点
4、使用电磁打点计时器时，纸带应穿过 ，复写纸应套在 上，并要放在纸带的 面，打点计时器应先 再让纸带运动
二、课堂探究 如右图所示，打点计时器所用电源的频率为 50 Hz，某次实验中得到一条纸带，用毫米刻度尺测出各点问的距离为：AC= mm，AD= mm． AC 间时间为 s， AD 间的时间为 s
三、经典例题1、如图所示，为打点计时器打出的一条纸带，从纸带上看，打点计时器出的毛是（ ）A．打点计时器接在直流电源上 B．电源电压不够大 C．电源频率不够大 D．振针压得过紧2 下列关于使用打点计时器的说法，其中 正 确的是（ ） A．不要在未放纸带时通电打点，每次打点完毕，应及时切断电源，切忌长时间通电使用 B．每打完一条纸带，要将复写纸调整一下，确保下一次打点清晰 C．若发现振片振幅不稳定，应调节振片螺母，以使振动稳定 D．若打的点不清楚或有漏点，则检查复写纸是否已损坏或是否打点针太短 3、使 用打点计时器时（ ）A、应先按下按压点，再使小车运动B、应先使小车运动，再按下按压点C、在小车运动的同时按下按压点1D、先使小车运动或先按下按压点都可以四、巩固练习1．运动的物体带动纸带被打点计时器打上一系列的点，这些点的距离不一定相等，但这些点能说明( )A．运动物体在一段时间内的位移 B．运动物体在一段时间内的运动快慢C．运动物体在某时刻的位置 D．运动物体的运动性质2．通过打点计时器得到的一条打点纸带上
