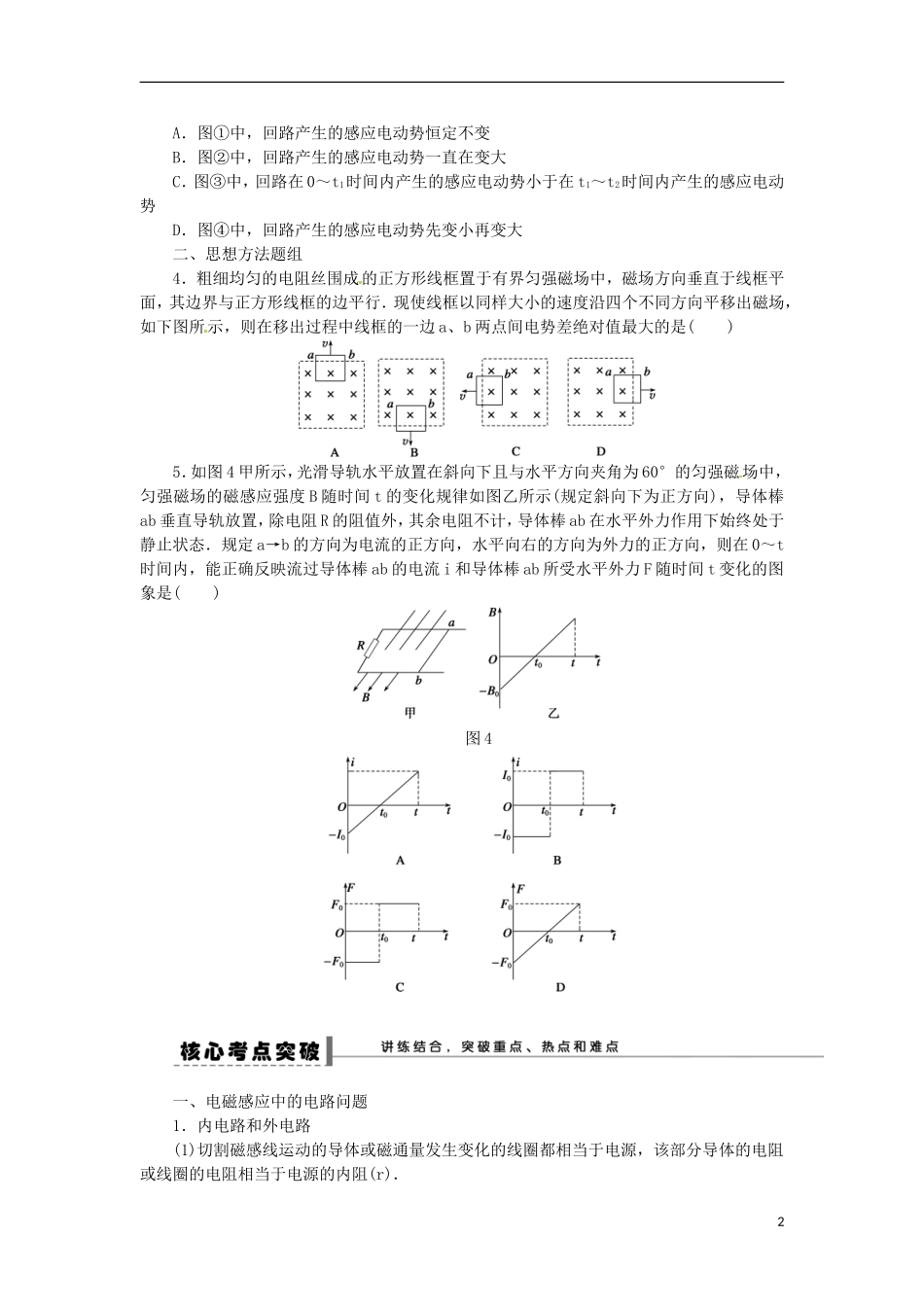

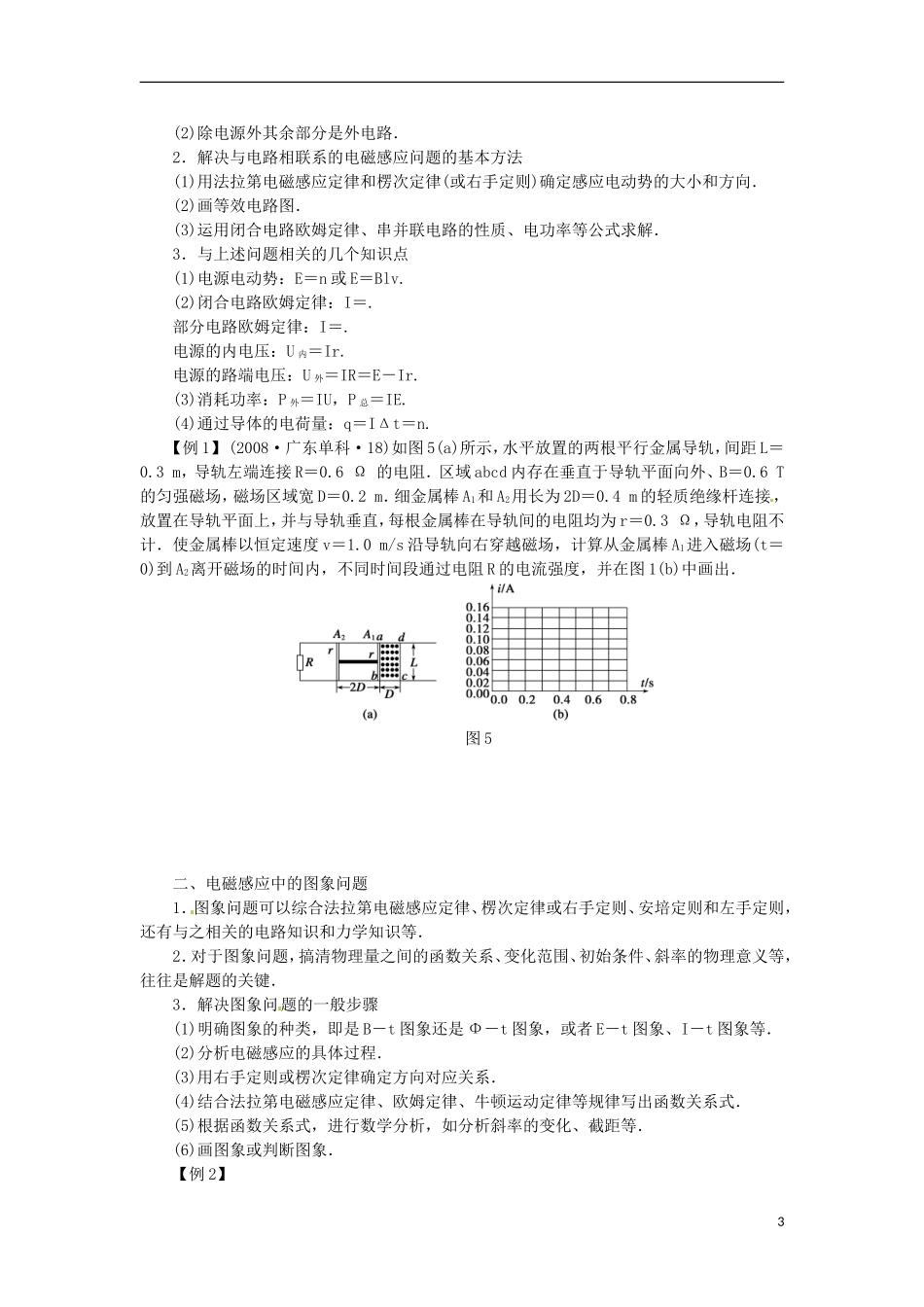

广东省汕头市澄海中学高三物理复习第 9 章 学案 46 电磁感应中的电路与图象问题一、概念规律题组图 11．用均匀导线做成的正方形线框边长为 0.2 m，正方形的一半放在垂直纸面向里的匀强磁场中，如图 1 所示．当磁场以 10 T/s 的变化率增强时，线框中 a、b 两点间的电势差是( )A．Uab＝0.1 VB．Uab＝－0.1 VC．Uab＝0.2 VD．Uab＝－0.2 V图 22．如图 2 所示，导体 AB 在做切割磁感线运动时，将产生一个感应电动势，设导体 AB 的电阻为 r，导轨左端接有阻值为 R 的电阻，磁场磁感应强度为 B，导轨宽为 d，导体 AB 匀速运动，速度为 v.下列说法正确的是( )A．在本题中分析电路时，导体 AB 相当于电源，且 A 端为电源正极B．UCD＝BdvC．C、D 两点电势关系为：φC<φDD．在 AB 中电流从 B 流向 A，所以 φB>φA3．穿过闭合回路的磁通量 Φ 随时间 t 变化的图象分别如图 3 所示，下列关于回路中产生的感应电动势的论述，正确的是( )图 31A．图①中，回路产生的感应电动势恒定不变B．图②中，回路产生的感应电动势一直在变大C．图③中，回路在 0～t1时间内产生的感应电动势小于在 t1～t2时间内产生的感应电动势D．图④中，回路产生的感应电动势先变小再变大二、思想方法题组4．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如下图所示，则在移出过程中线框的一边 a、b 两点间电势差绝对值最大的是( )5．如图 4 甲所示，光滑导轨水平放置在斜向下且与水平方向夹角为 60°的匀强磁场中，匀强磁场的磁感应强度 B 随时间 t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻 R 的阻值外，其余电阻不计，导体棒 ab 在水平外力作用下始终处于静止状态．规定 a→b 的方向为电流的正方向，水平向右的方向为外力的正方向，则在 0～t时间内，能正确反映流过导体棒 ab 的电流 i 和导体棒 ab 所受水平外力 F 随时间 t 变化的图象是( )图 4一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源，该部分导体的电阻或线圈的电阻相当于电源的内阻(r)．2(2)除电源外其余部分是外电路．2．解决与电路相联系的电磁感应问题的基本方法(1)用法拉第电磁感应定律和楞次定律(或右手定则)确定...
