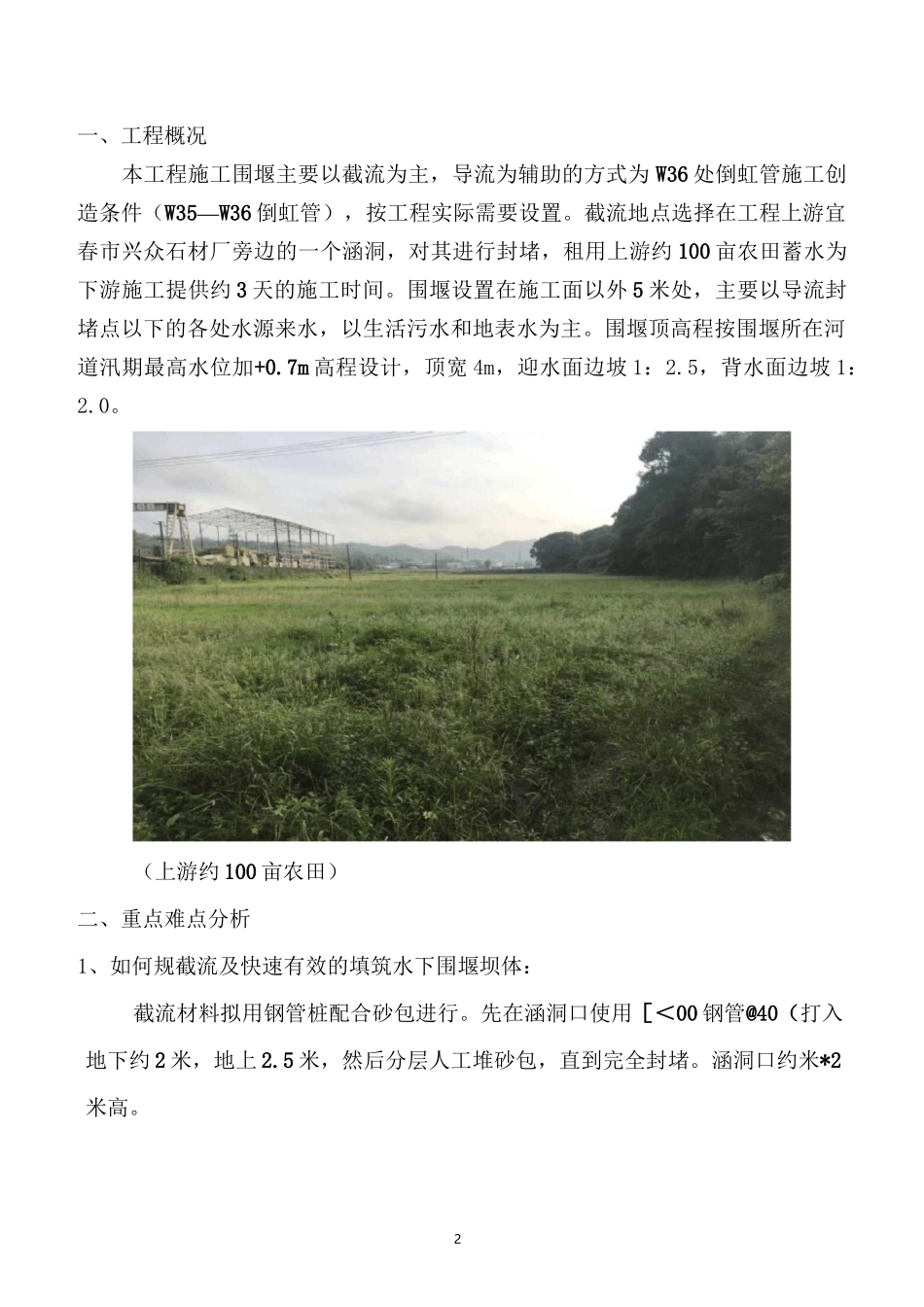

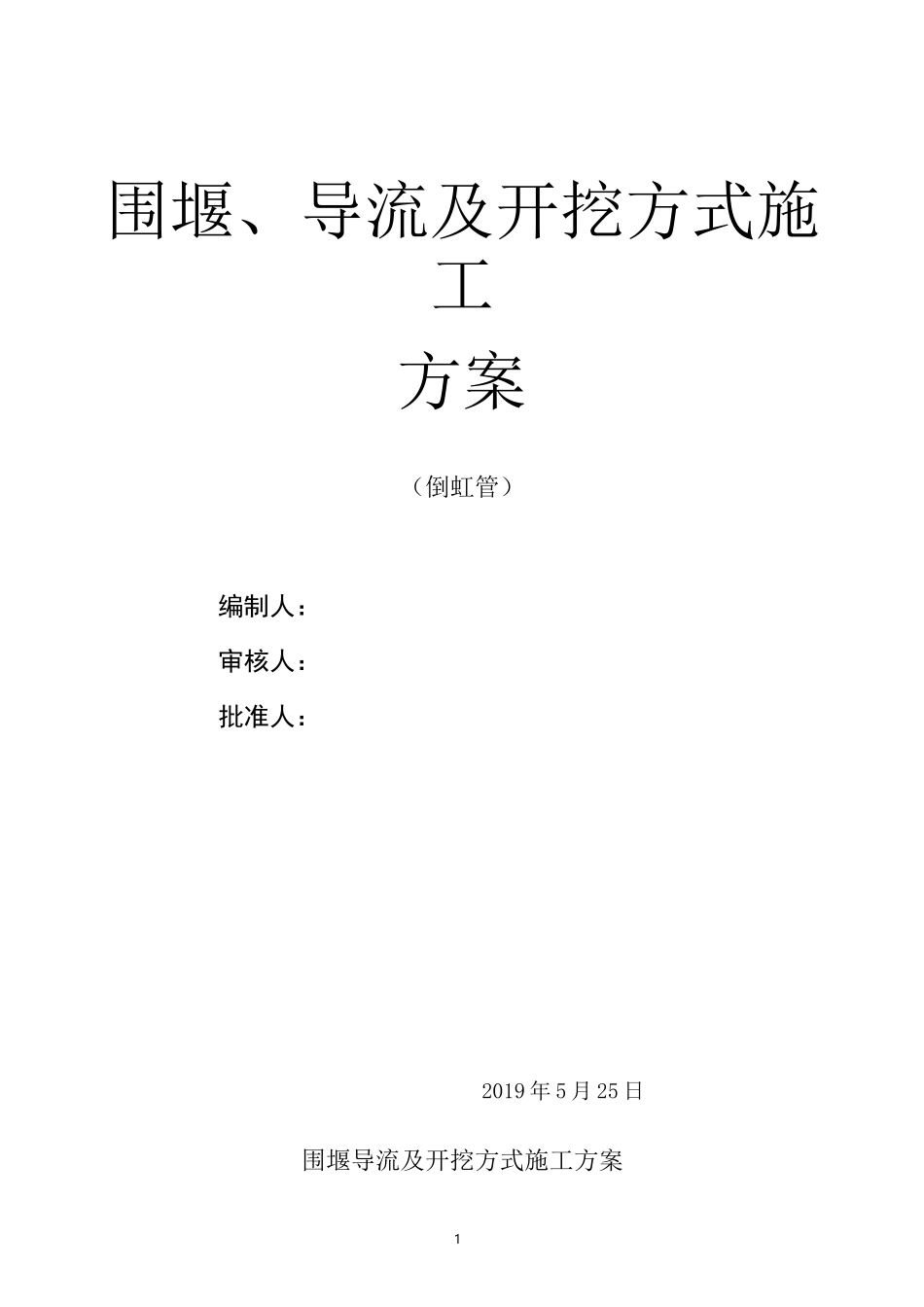

1围堰、导流及开挖方式施工方案（倒虹管）编制人：审核人：批准人：2019 年 5 月 25 日围堰导流及开挖方式施工方案2一、工程概况本工程施工围堰主要以截流为主，导流为辅助的方式为 W36 处倒虹管施工创造条件（W35—W36 倒虹管），按工程实际需要设置。截流地点选择在工程上游宜春市兴众石材厂旁边的一个涵洞，对其进行封堵，租用上游约 100 亩农田蓄水为下游施工提供约 3 天的施工时间。围堰设置在施工面以外 5 米处，主要以导流封堵点以下的各处水源来水，以生活污水和地表水为主。围堰顶高程按围堰所在河道汛期最高水位加+0.7m 高程设计，顶宽 4m，迎水面边坡 1：2.5，背水面边坡 1：2.0。（上游约 100 亩农田）二、重点难点分析1、如何规截流及快速有效的填筑水下围堰坝体：截流材料拟用钢管桩配合砂包进行。先在涵洞口使用［＜00 钢管@40（打入地下约 2 米，地上 2.5 米，然后分层人工堆砂包，直到完全封堵。涵洞口约米*2米高。3截流时水位上升可能会导致旁边的兴众石材厂进水，所以要在其厂旁边低洼处做一条土围堰，长约 80 米，高 1.5 米，宽 2 米。土石围堰填筑时可先将上游水源截流后，采取背水面抛掷大块料后再填土料的方法一次到位，上下游围堰同时开工，安排挖掘机、推土机各一台，负责各自施工范围内的填料填筑。2、如何有效保障坝体的稳定性：4本围堰为临时施工用，使用时间约 7 天，使用挖机斗进行分层碾压，分层厚度控制在 0.3m,确保压实度不小于 85%，围堰边坡上游迎水面护理与围堰的填筑高度同步实施。堰体填筑压实达到设计要求，按设计坡比做足边坡（水下为自然坡）。3、如何保证坝体的防渗能力：用挖掘机斗对边坡进行修整，以确保坝体边缘部位的压实质量，堰体形成后，即时在迎水面人工堆码两层粘土袋，保证土袋层层堆叠、错缝整齐、密实，粘土袋和筑土比例为 3：7。4、如何保证围堰内管道施工的安全性：先放好管沟槽坡顶线、坡底线，经复测后开始开挖，需保持距围堰底边的安全距离不小于 3.0 米，管沟的开挖断面采用梯形断面，边坡比选取为 1：1，开挖区内设置排水沟和集水井，及时做好排水工作，在开挖过程中，应随时检查边坡的状态，避免因边坡过陡而造成塌陷，经常对边坡、支撑稳定情况进行检查。基坑开挖后必须立即安装管道，基槽回填。完成倒虹吸埋地管包封埋置。沟槽回填土应在管道隐蔽工程验收合格后进行，具备回填条件时应及时回填。三、围堰施工方案选择1、施工时间的选择根...
