电气故障检修基本方法

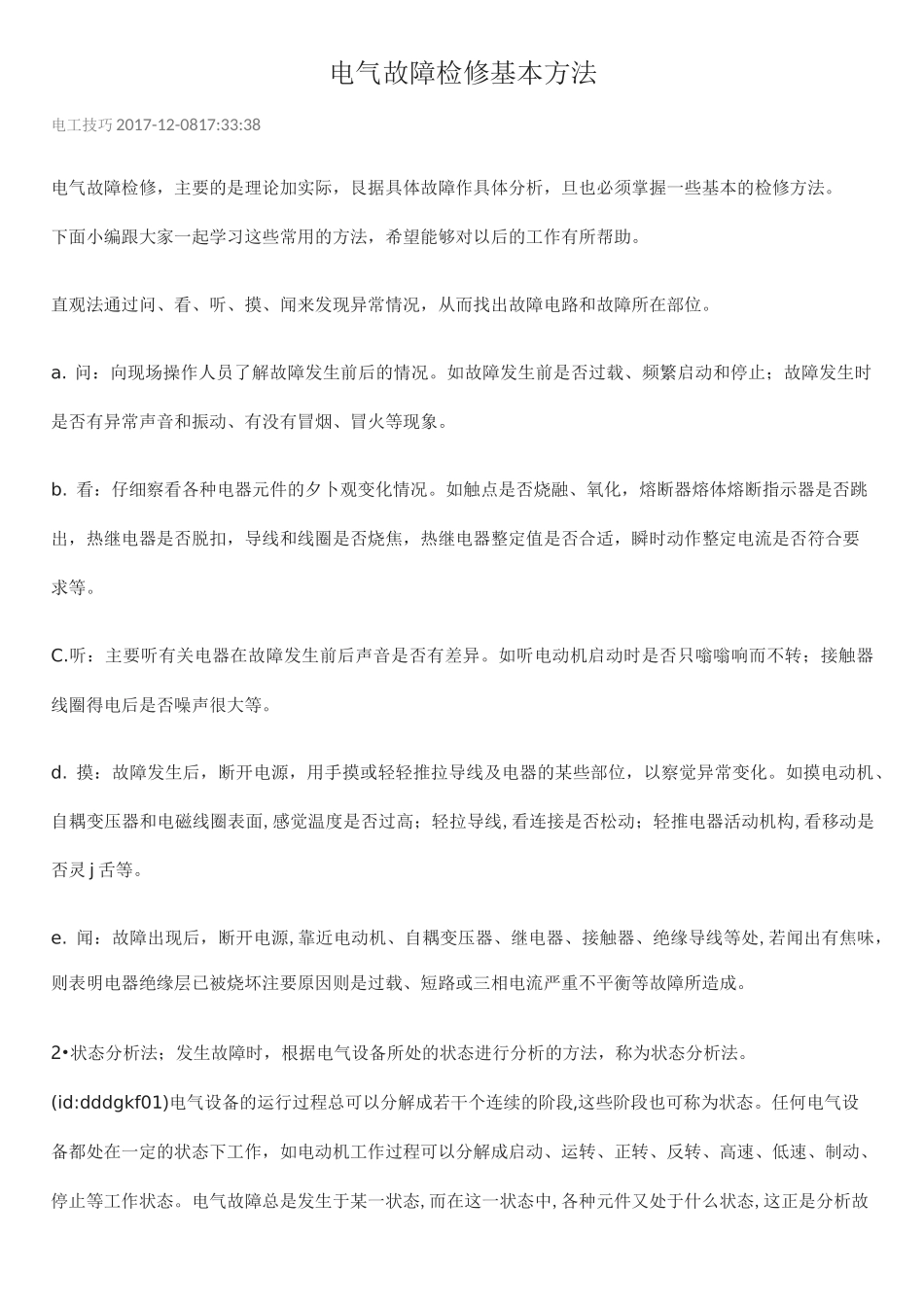

电气故障检修基本方法电工技巧 2017-12-0817:33:38电气故障检修，主要的是理论加实际，艮据具体故障作具体分析，旦也必须掌握一些基本的检修方法。下面小编跟大家一起学习这些常用的方法，希望能够对以后的工作有所帮助。直观法通过问、看、听、摸、闻来发现异常情况，从而找出故障电路和故障所在部位。a. 问：向现场操作人员了解故障发生前后的情况。如故障发生前是否过载、频繁启动和停止；故障发生时是否有异常声音和振动、有没有冒烟、冒火等现象。b. 看：仔细察看各种电器元件的夕卜观变化情况。如触点是否烧融、氧化，熔断器熔体熔断指示器是否跳出，热继电器是否脱扣，导线和线圈是否烧焦，热继电器整定值是否合适，瞬时动作整定电流是否符合要求等。C.听：主要听有关电器在故障发生前后声音是否有差异。如听电动机启动时是否只嗡嗡响而不转；接触器线圈得电后是否噪声很大等。d. 摸：故障发生后，断开电源，用手摸或轻轻推拉导线及电器的某些部位，以察觉异常变化。如摸电动机、自耦变压器和电磁线圈表面,感觉温度是否过高；轻拉导线,看连接是否松动；轻推电器活动机构,看移动是否灵 j 舌等。e. 闻：故障出现后，断开电源,靠近电动机、自耦变压器、继电器、接触器、绝缘导线等处,若闻出有焦味，则表明电器绝缘层已被烧坏注要原因则是过载、短路或三相电流严重不平衡等故障所造成。2•状态分析法；发生故障时，根据电气设备所处的状态进行分析的方法，称为状态分析法。(id:dddgkf01)电气设备的运行过程总可以分解成若干个连续的阶段,这些阶段也可称为状态。任何电气设备都处在一定的状态下工作，如电动机工作过程可以分解成启动、运转、正转、反转、高速、低速、制动、停止等工作状态。电气故障总是发生于某一状态,而在这一状态中,各种元件又处于什么状态,这正是分析故障的重要依据。例如,电动机启动时，哪些元件工作，哪些触点闭合等,因而检修电动机启动故障时要注意这些元件的工作状态。状态划分得越细，对检修电气故障越有利。对一种设备或装置，其中的部件和零件可能处于不同的运行状态，查找其电气故障时必须将各种运行状态区分清楚。以下图所示的电气装置为例，各部件虽然只有工作和不工作、接通和断开两种工作状态，但到底处于何种状态，必须进行具体分析。交流接触器 KM1,控制交流接触器 KM2 的吸合线圈，而交流接触器 KM1 的工作状态由按钮 SB1、SB2 控制。SB2 断开，KM1 断开，但 SB2 闭合，KM1 不一定闭合；S...
