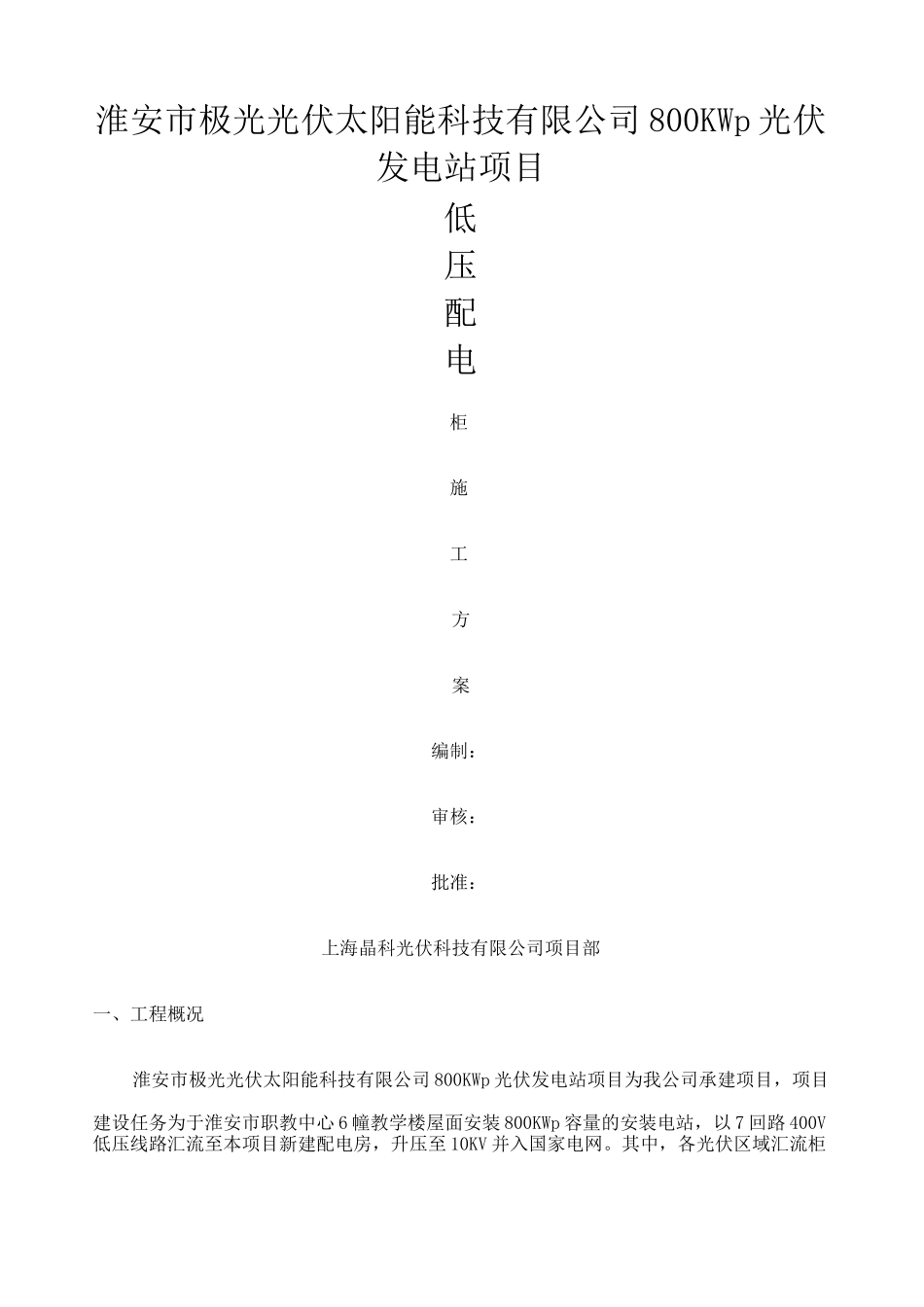

淮安市极光光伏太阳能科技有限公司 800KWp 光伏发电站项目低压配电柜施工方案编制：审核：批准：上海晶科光伏科技有限公司项目部一、工程概况淮安市极光光伏太阳能科技有限公司 800KWp 光伏发电站项目为我公司承建项目，项目建设任务为于淮安市职教中心 6 幢教学楼屋面安装 800KWp 容量的安装电站，以 7 回路 400V低压线路汇流至本项目新建配电房，升压至 10KV 并入国家电网
其中，各光伏区域汇流柜安装于各教学楼附近，为了安全、优质、按期完成此工程任务且不影响后期职教中心建设，特制定如下施工方案：根据职教中心总规划平面图，以不影响建筑及道路为前提，将各区域汇流柜安装位置定于各教学楼旁绿化带范围内
利用顶管施工入土点及出土点作为汇流柜基础坑，浇筑混凝土基础，敷设槽钢作为汇流柜的安装基础
基础坑内用水泥砂浆找平

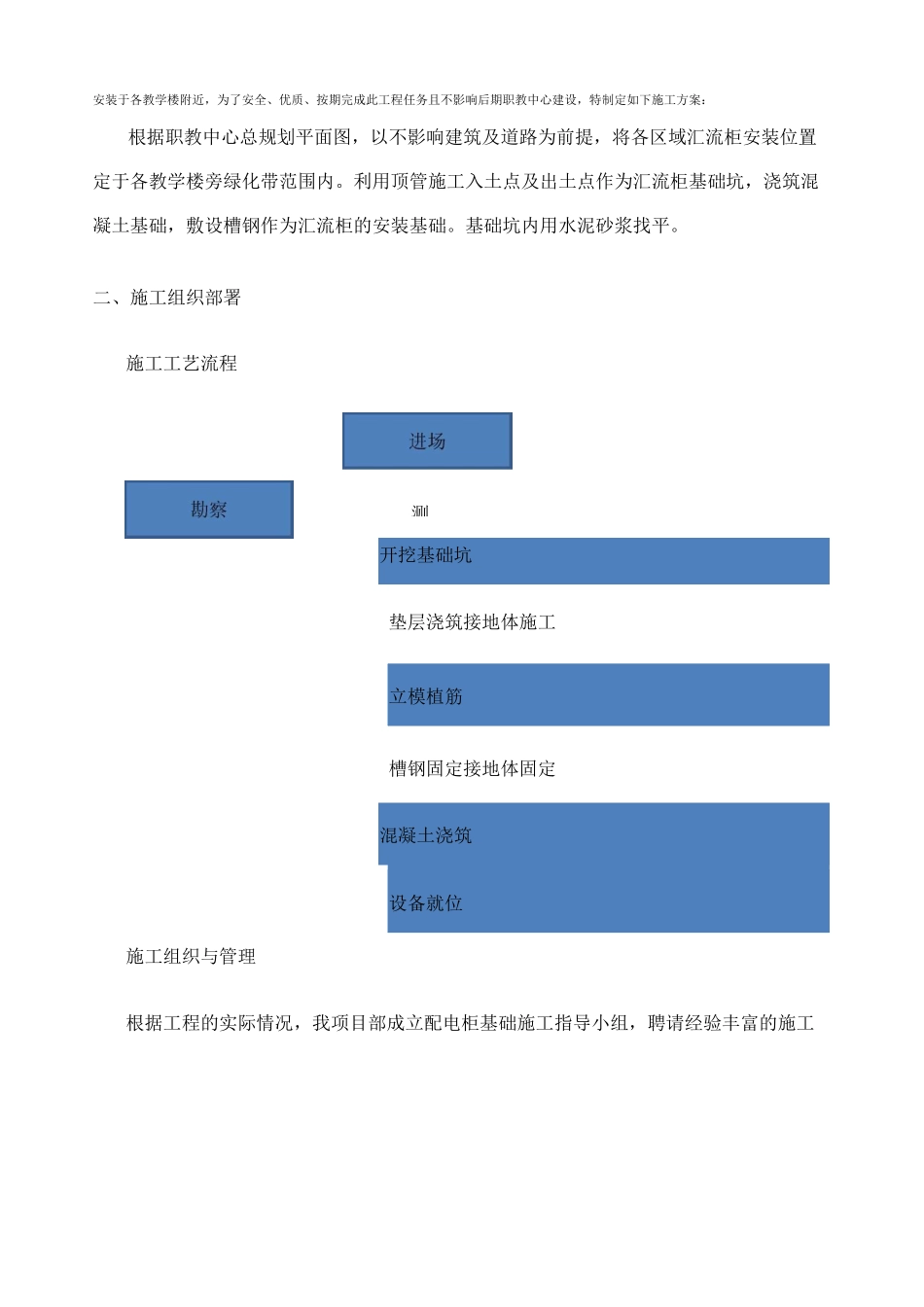

二、施工组织部署施工工艺流程开挖基础坑垫层浇筑接地体施工立模植筋槽钢固定接地体固定混凝土浇筑设备就位施工组织与管理根据工程的实际情况，我项目部成立配电柜基础施工指导小组，聘请经验丰富的施工测队伍具体负责该工程项目的施工作业

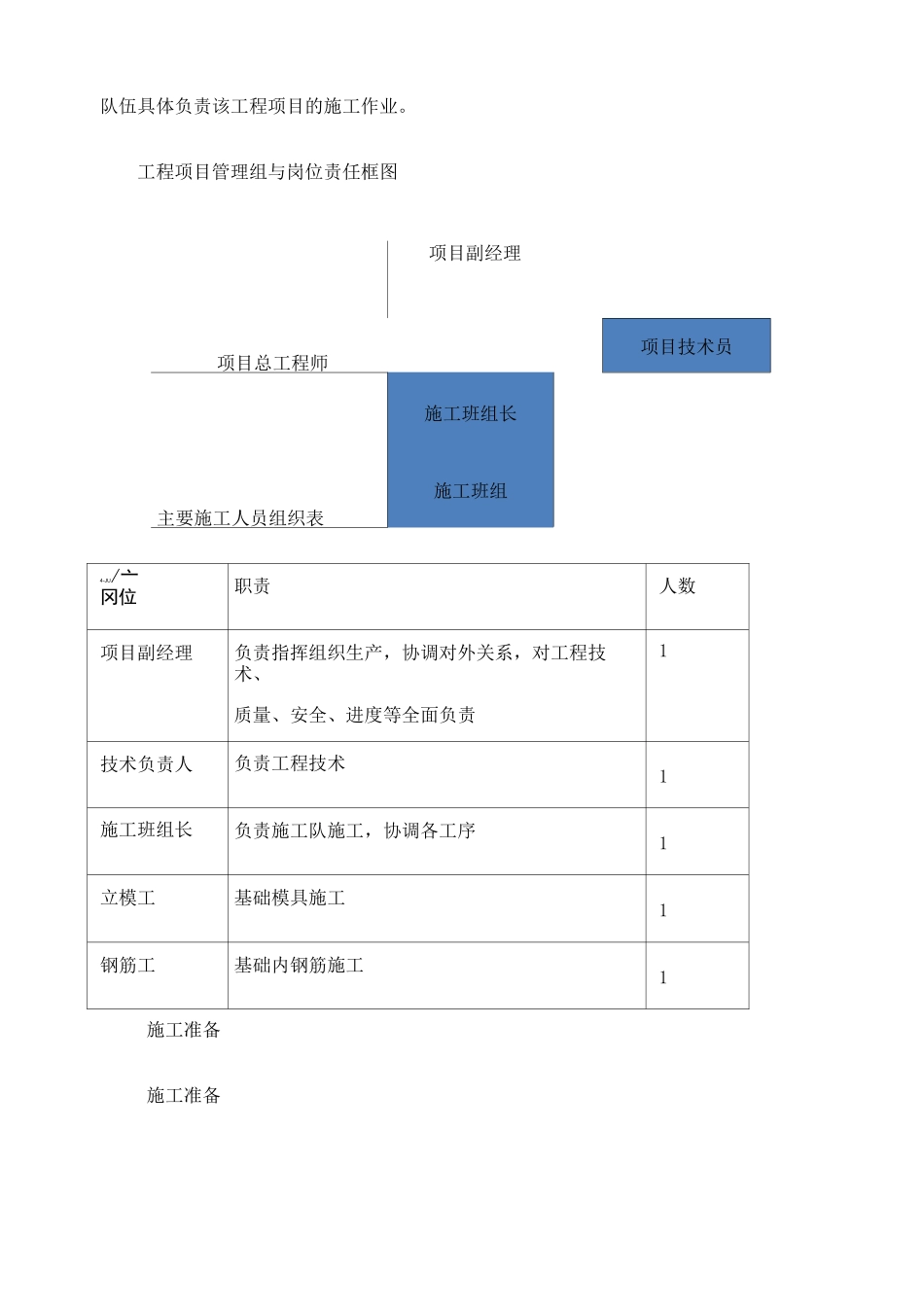

工程项目管理组与岗位责任框图项目总工程师项目副经理项目技术员施工班组长主要施工人员组织表施工班组4-JU/亠冈位职责人数项目副经理负责指挥组织生产，协调对外关系，对工程技术、质量、安全、进度等全面负责1技术负责人负责工程技术1施工班组长负责施工队施工，协调各工序1立模工基础模具施工1钢筋工基础内钢筋施工1施工准备施工准备1、对拟浇筑配电柜基础地点进行勘察，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向及管材、尺寸等
根据相关部门的管位交底，现场勘查情况进行复核；2、准备好模具、钢筋、槽钢、商品混凝土等材料；3、场地平整，保证基础坑大小满足施工要求；4、施工区域周围搭建安全防护围栏，保障安全文明施工
三、施工过程设备基础
