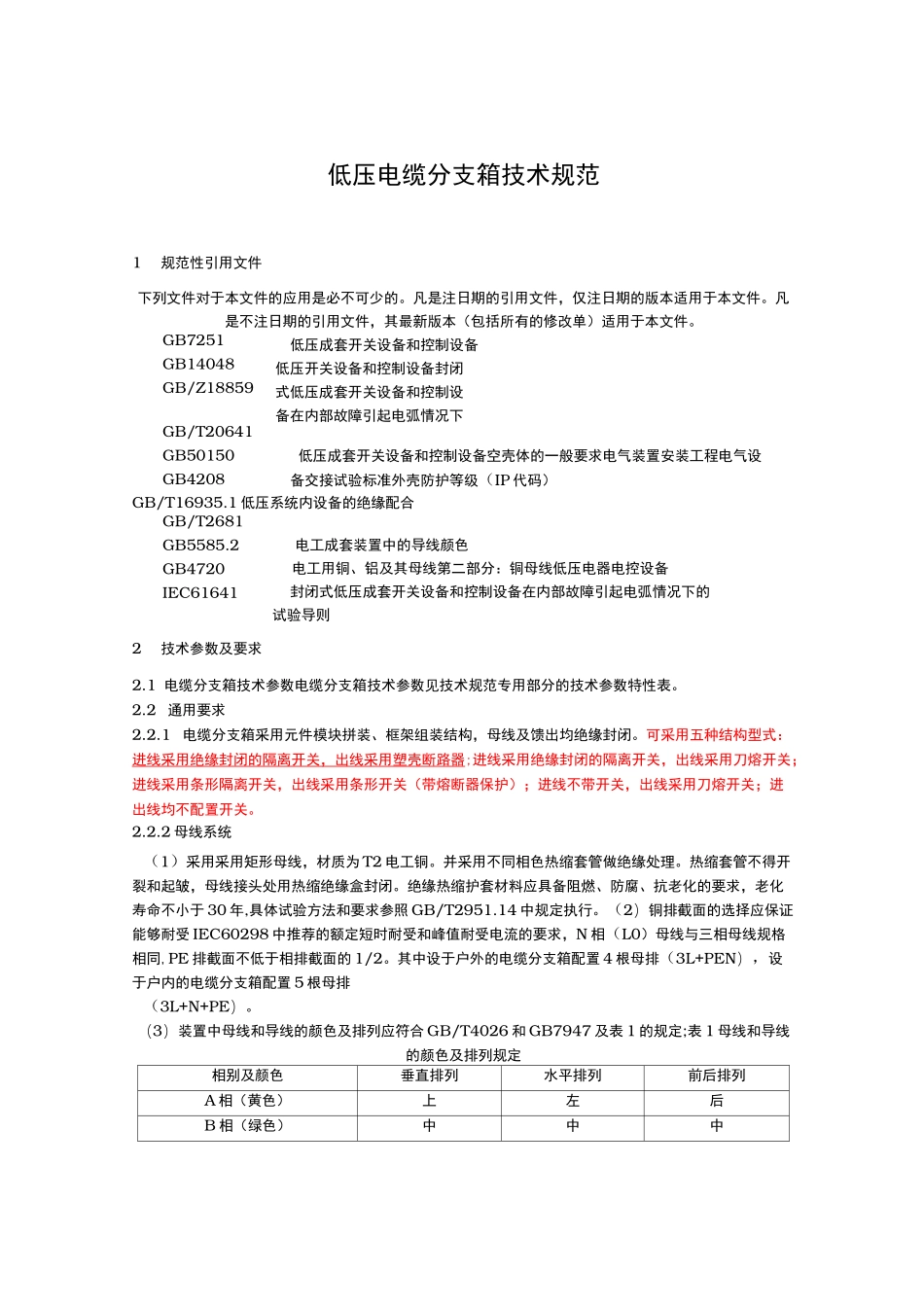

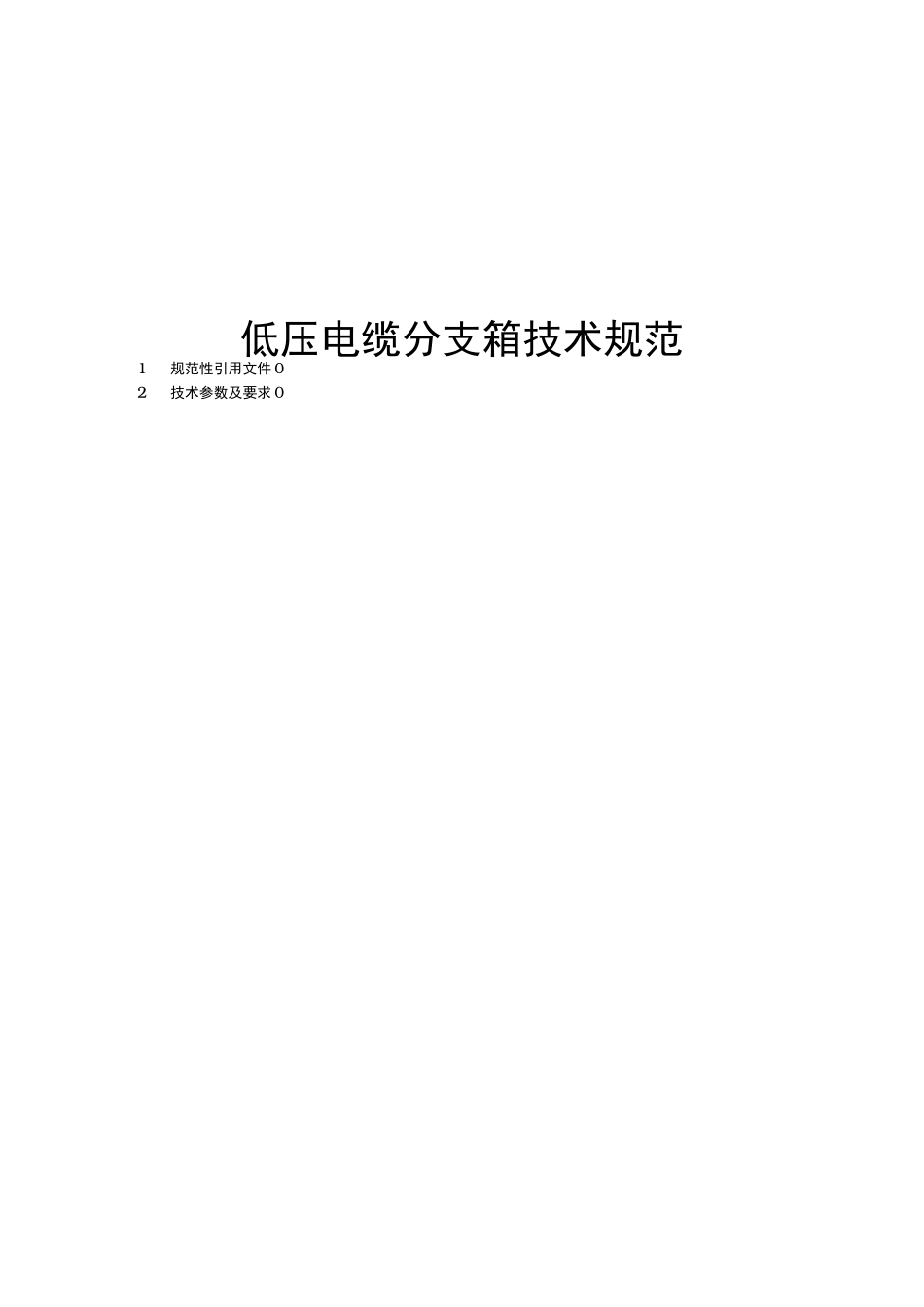

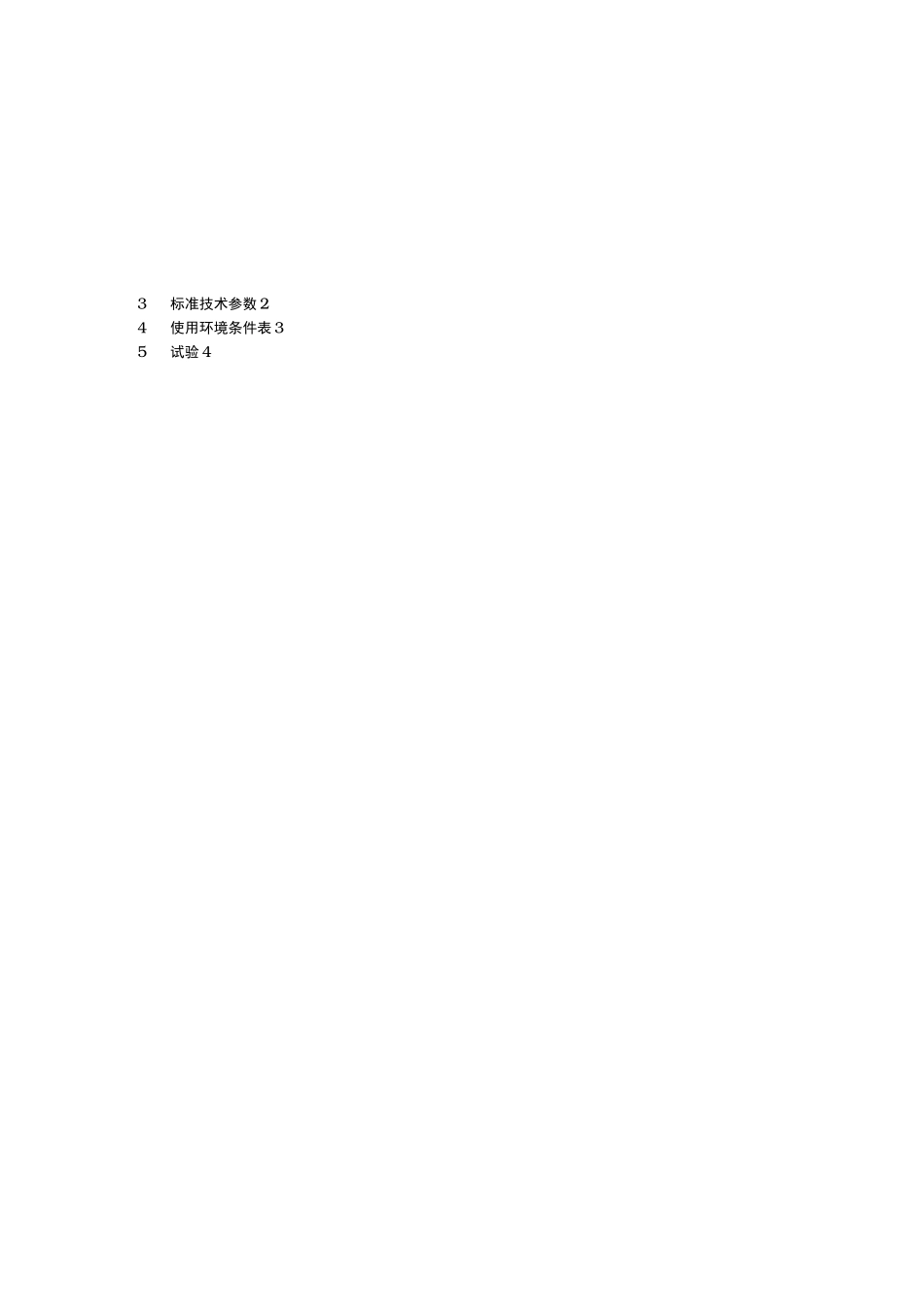

低压电缆分支箱技术规范1规范性引用文件 02技术参数及要求 03标准技术参数 24使用环境条件表 35试验 4低压电缆分支箱技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB7251GB14048GB/Z18859低压成套开关设备和控制设备低压开关设备和控制设备封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下GB/T20641GB50150GB4208低压成套开关设备和控制设备空壳体的一般要求电气装置安装工程电气设备交接试验标准外壳防护等级(IP 代码)GB/T16935.1 低压系统内设备的绝缘配合GB/T2681GB5585.2GB4720IEC61641电工成套装置中的导线颜色电工用铜、铝及其母线第二部分:铜母线低压电器电控设备封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。2.2 通用要求2.2.1电缆分支箱采用元件模块拼装、框架组装结构,母线及馈出均绝缘封闭。可采用五种结构型式:进线采用绝缘封闭的隔离开关,出线采用塑壳断路器;进线采用绝缘封闭的隔离开关,出线采用刀熔开关;进线采用条形隔离开关,出线采用条形开关(带熔断器保护);进线不带开关,出线采用刀熔开关;进出线均不配置开关。2.2.2 母线系统(1)采用采用矩形母线,材质为 T2 电工铜。并采用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱,母线接头处用热缩绝缘盒封闭。绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求,老化寿命不小于 30 年,具体试验方法和要求参照 GB/T2951.14 中规定执行。(2)铜排截面的选择应保证能够耐受 IEC60298 中推荐的额定短时耐受和峰值耐受电流的要求,N 相(L0)母线与三相母线规格相同,PE 排截面不低于相排截面的 1/2。其中设于户外的电缆分支箱配置 4 根母排(3L+PEN),设于户内的电缆分支箱配置 5 根母排(3L+N+PE)。(3)装置中母线和导线的颜色及排列应符合 GB/T4026 和 GB7947 及表 1 的规定;表 1 母线和导线的颜色及排列规定相别及颜色垂直排列水平排列前后排列A 相(黄色)上左后B 相(绿色)中中中C 相(红色)下右、八刖中性线(N)(蓝色)电缆分支箱底部保护线(PE)(黄绿相间)电缆分支箱底部2.2.3 对于出线采用塑壳断路器型式的分支箱应当满足以下要...
