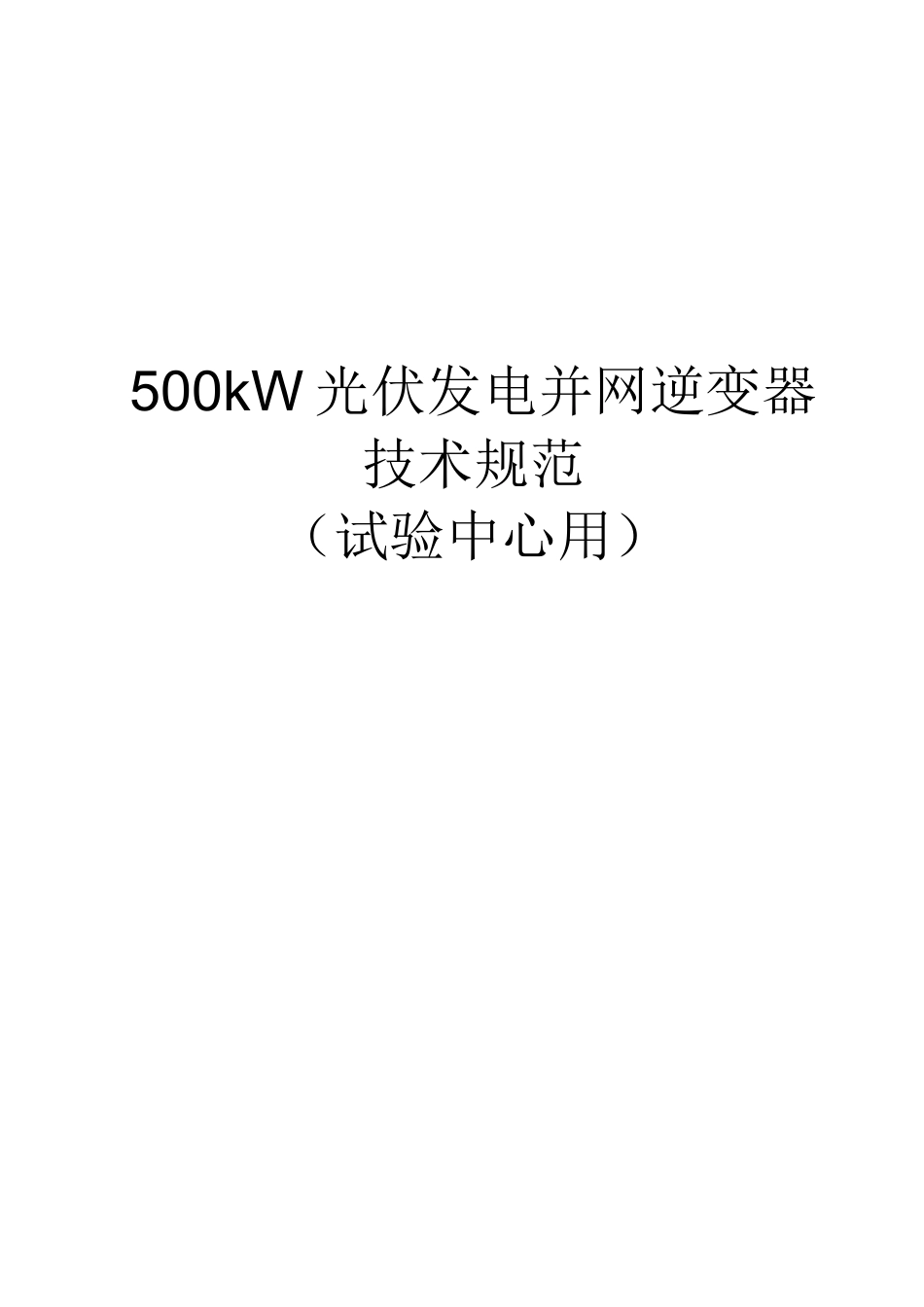

500kW 光伏发电并网逆变器技术规范(试验中心用)500kW 光伏发电并网逆变器技术规范1 概述本技术规范规定了 500kW 光伏发电并网逆变器(以下简称光伏逆变器)的环境条件、基本参数、技术要求、检验规则、验收规范等。本技术规范适用于 500kW 光伏发电并网逆变器(以下简称光伏逆变器)的制造、出厂检验及验收。2 引用标准GB/T191-1990包装储运图示标准GB/T3859.1-93半导体变流器基本要求的规定GB/T3859.2-93半导体变流器应用导则GB/T3859.3-93半导体变流器变压器和电抗器GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压允许不平衡度GB/T15945-2008电能质量电力系统频率偏差GB/T18481-2001电能质量暂时过电压和瞬态过电压GB/T13422-1992半导体电力变流器电气试验方法GB/T18479-2001地面用光伏(PV)发电系统概述和导则GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法GB-Z19964-2005光伏发电站接入电力系统技术规定GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏(PV)系统电网接口特性CNCA/CTS0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》3 使用环境条件光伏逆变器的使用环境条件如表 1 所示。表 1 使用环境条件序号项目现场条件1安装地点室内2海拔高度<1000m3环境温度-10°C〜+45°C4地震烈度8 度4 基本参数光伏逆变器的基本参数如表 2 所示。表 2 基本参数序号项目名称参数备注1最大直流输入电压(V)8502输入电压范围 MPPT(V)DC450〜820V3额定输出功率(kW)5004额定输出电压(V)AC380无隔离变压器5额定输出频率(Hz)506额定功率因数0.997额定效率0.988电流总谐波含量(THD)<5%9噪声(dB)<65冷却方式强迫风冷5 技术要求a)输出电压变化范围:不应超过额定值的±10%;b)输出频率范围:光伏逆变器应与电网同步运行,输出频率偏差不应超过土0.5Hz;c)输出电压波形畸变率及各次谐波满足国标 GB/T14549-1993《电能质量一公用电网谐波》的要求;d)输出电压三相不平衡度满足国标 GB/T15543-2008《电能质量一三相电压允许不平衡度》的要求;e)直流分量并网运行时,光伏逆变器向电网馈送的直流电流不应大于逆变器输出电流额定值的 0.5%;f)功率因数要求:当光伏逆变器输出功率大于额定输出功率的 50%时,滞后功率因数应不小于 0.98;g)负载能力1)输入电压与输出功率为额定...
