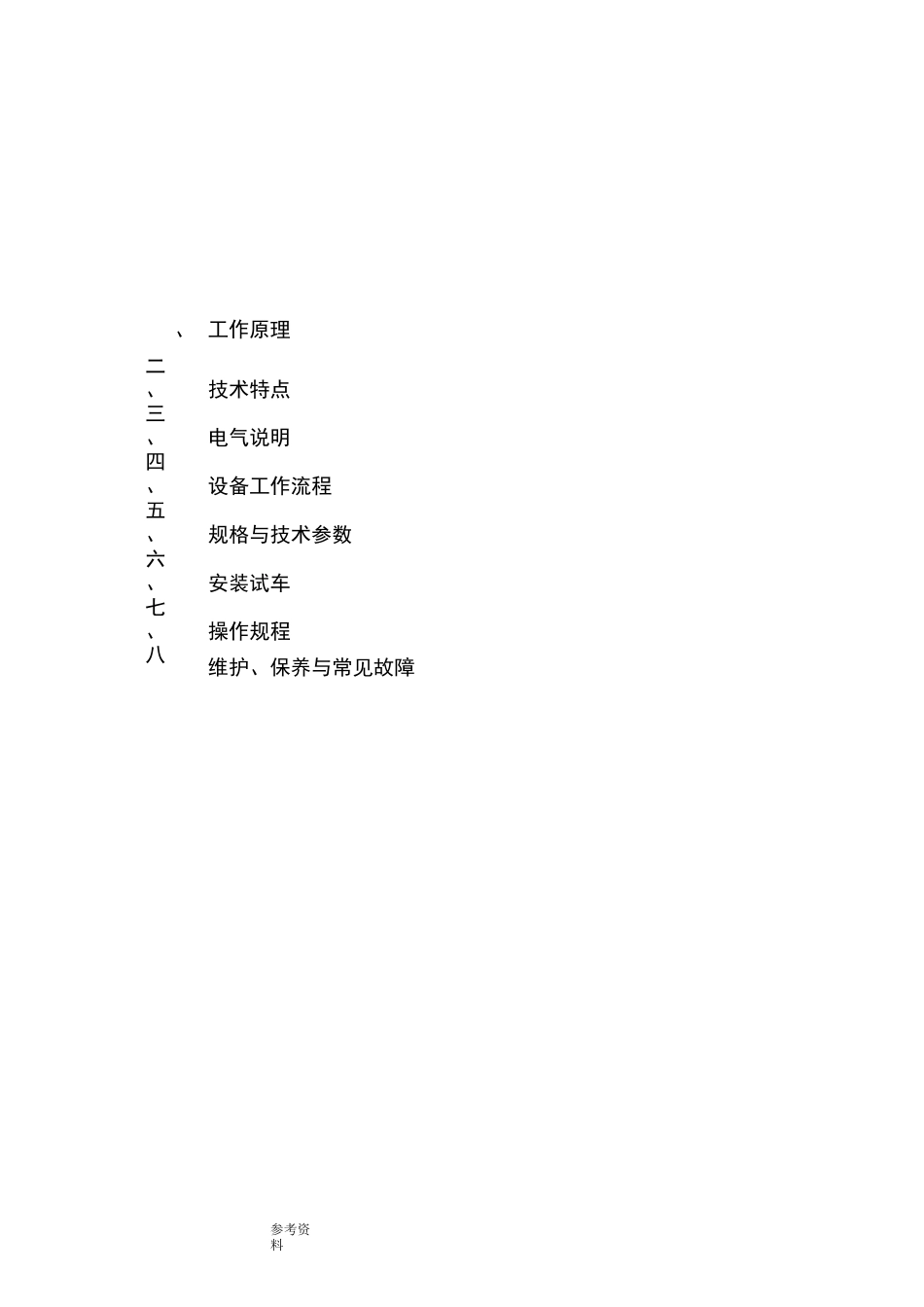

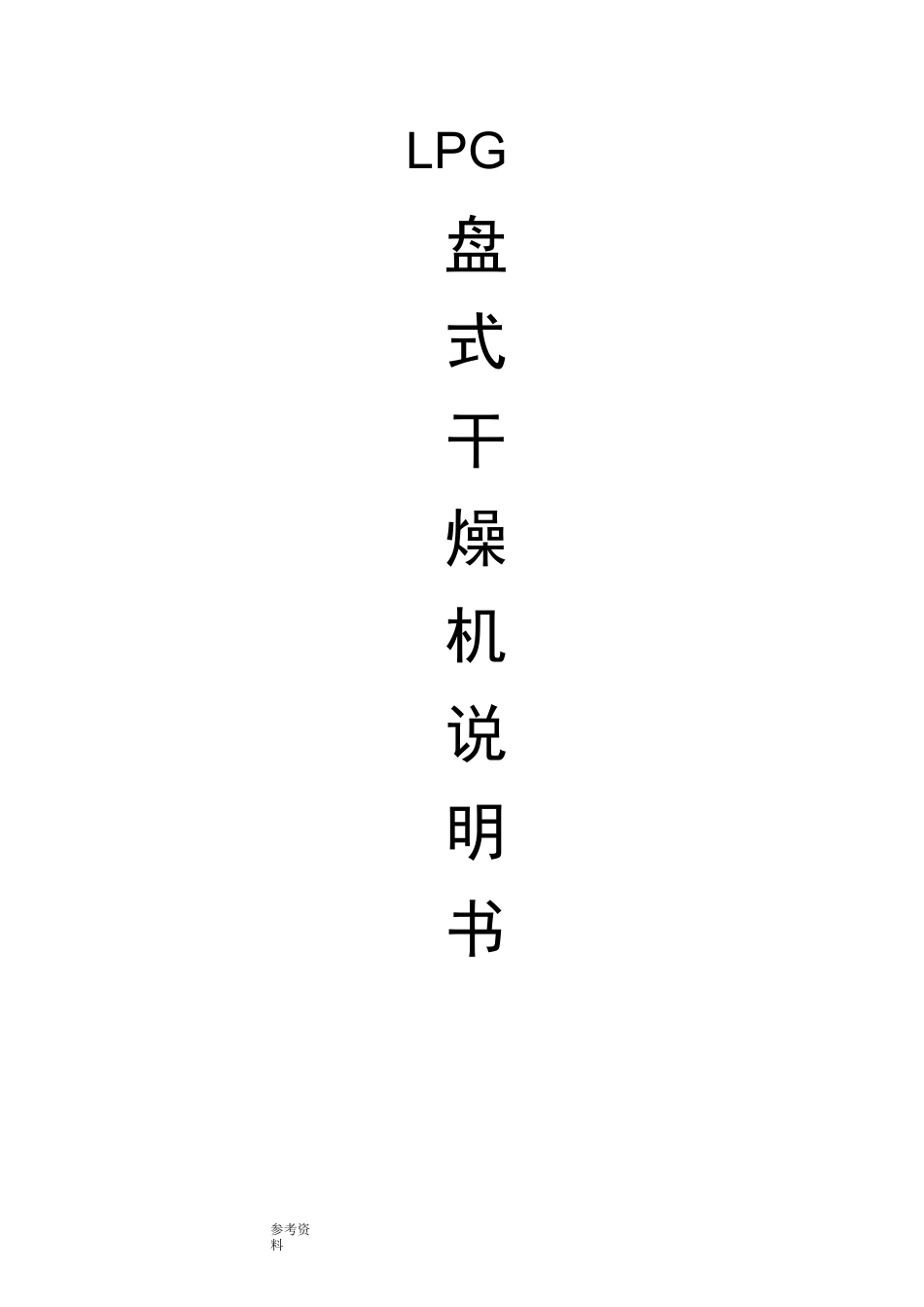

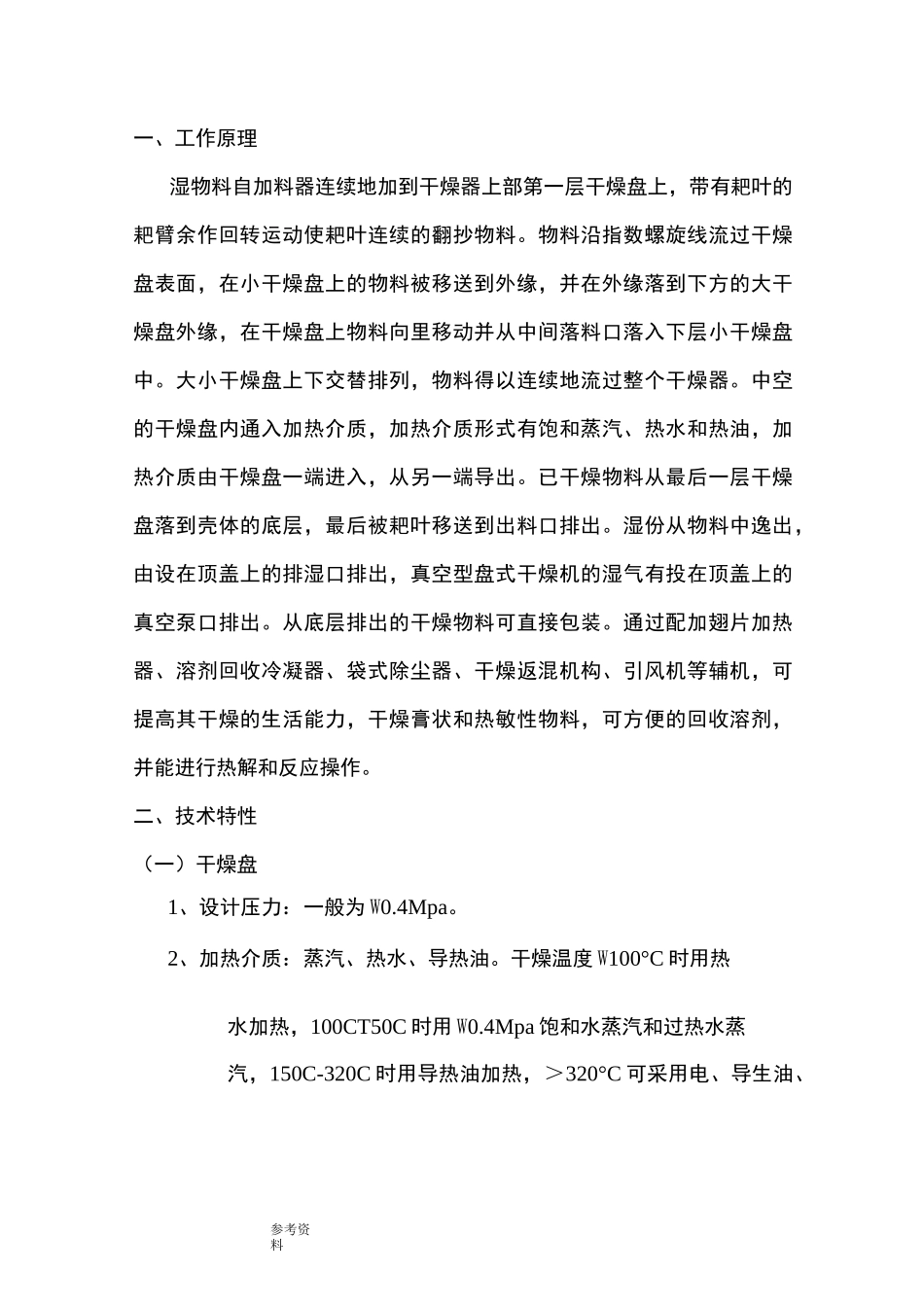

参考资料LPG盘式干燥机说明书参考资料、 工作原理二、技术特点三、电气说明四、设备工作流程五、规格与技术参数六、安装试车七、操作规程八、维护、保养与常见故障参考资料一、工作原理湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂余作回转运动使耙叶连续的翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在干燥盘上物料向里移动并从中间落料口落入下层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和热油，加热介质由干燥盘一端进入，从另一端导出。已干燥物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出。湿份从物料中逸出，由设在顶盖上的排湿口排出，真空型盘式干燥机的湿气有投在顶盖上的真空泵口排出。从底层排出的干燥物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干燥返混机构、引风机等辅机，可提高其干燥的生活能力，干燥膏状和热敏性物料，可方便的回收溶剂，并能进行热解和反应操作。二、技术特性（一）干燥盘1、设计压力：一般为 W0.4Mpa。2、加热介质：蒸汽、热水、导热油。干燥温度 W100°C 时用热水加热，100CT50C 时用 W0.4Mpa 饱和水蒸汽和过热水蒸汽，150C-320C 时用导热油加热，＞320°C 可采用电、导生油、参考资料熔盐等方式加热。（二）物料传送系统1、主轴转速：1-10 转/分，电磁或变频无级调速。2、耙臂：每层干燥盘上有 2-8 只固定在主轴上的耙臂3、耙叶：绞接在耙臂上，能随盘面上下浮动保持接触（三）壳体真空型：圆筒形壳体，加热介质进出口主管道在壳体内。三、电气说明1、电气原理图2、电柜接通电源，不带负载检查，各按钮指示灯是否正常，各接触器反应是否灵敏。3、接地线将整机串通，保证随时正常4、电机线与电柜接通即可运行参考资料四、设备工作流程基本配置盘式连续干燥流程：湿物料通过定量加料器均匀加到盘式连续干燥器的顶部，在干燥器中流过时完成干燥过程，从干燥器底部排除干物料，物料中逸出的湿水份由干燥器顶部的排湿口排入大气。基本配置盘式连续干燥流程图：1、湿物料 5、干品2、定量加料器 6、加热介质进3、盘式连续干燥器 7、加热介质出4、尾气排空参考资料五、规格与参数规格外径mm高度mm干燥面积 m2功率kw规格外径mm高度mm干燥面积 m2功率kw1200/4185026083.31...
