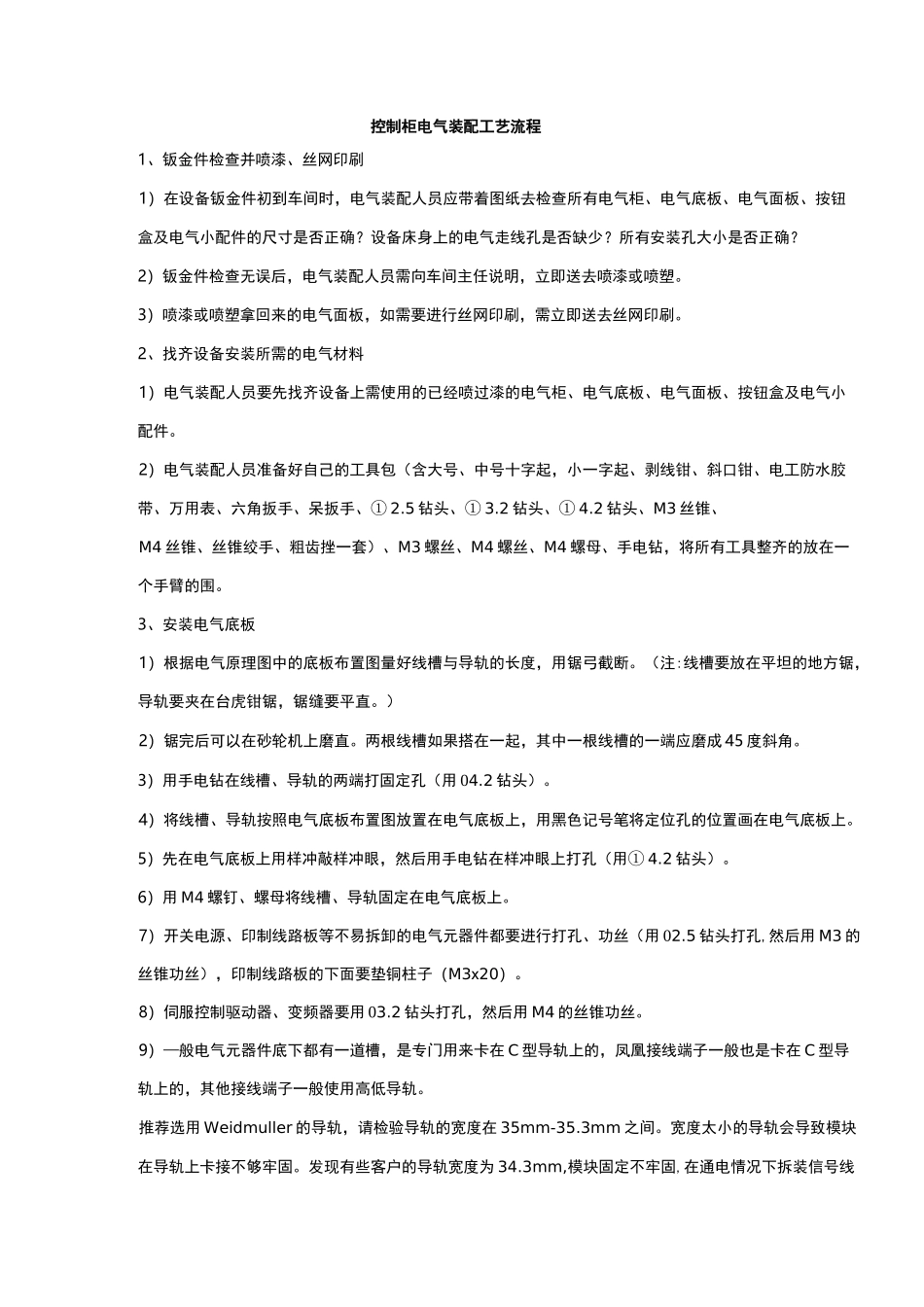

控制柜电气装配工艺流程1、钣金件检查并喷漆、丝网印刷1）在设备钣金件初到车间时，电气装配人员应带着图纸去检查所有电气柜、电气底板、电气面板、按钮盒及电气小配件的尺寸是否正确
设备床身上的电气走线孔是否缺少
所有安装孔大小是否正确
2）钣金件检查无误后，电气装配人员需向车间主任说明，立即送去喷漆或喷塑
3）喷漆或喷塑拿回来的电气面板，如需要进行丝网印刷，需立即送去丝网印刷
2、找齐设备安装所需的电气材料1）电气装配人员要先找齐设备上需使用的已经喷过漆的电气柜、电气底板、电气面板、按钮盒及电气小配件
2）电气装配人员准备好自己的工具包（含大号、中号十字起，小一字起、剥线钳、斜口钳、电工防水胶带、万用表、六角扳手、呆扳手、① 2
5 钻头、① 3
2 钻头、① 4
2 钻头、M3 丝锥、M4 丝锥、丝锥绞手、粗齿挫一套）、M3 螺丝、M4 螺丝、M4 螺母、手电钻，将所有工具整齐的放在一个手臂的围
3、安装电气底板1）根据电气原理图中的底板布置图量好线槽与导轨的长度，用锯弓截断
（注:线槽要放在平坦的地方锯，导轨要夹在台虎钳锯，锯缝要平直
）2）锯完后可以在砂轮机上磨直
两根线槽如果搭在一起，其中一根线槽的一端应磨成 45 度斜角
3）用手电钻在线槽、导轨的两端打固定孔（用 04
4）将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上
5）先在电气底板上用样冲敲样冲眼，然后用手电钻在样冲眼上打孔（用① 4
6）用 M4 螺钉、螺母将线槽、导轨固定在电气底板上
7）开关电源、印制线路板等不易拆卸的电气元器件都要进行打孔、功丝（用 02
5 钻头打孔,然后用 M3 的丝锥功丝），印制线路板的下面要垫铜柱子（M3x20）
8）伺服控制驱动器、变频器要用 03
2 钻头打孔，然后用 M4 的丝锥功丝
9）—般电气元器件底下都有
