《电气控制技术》实训报告 VIP专享

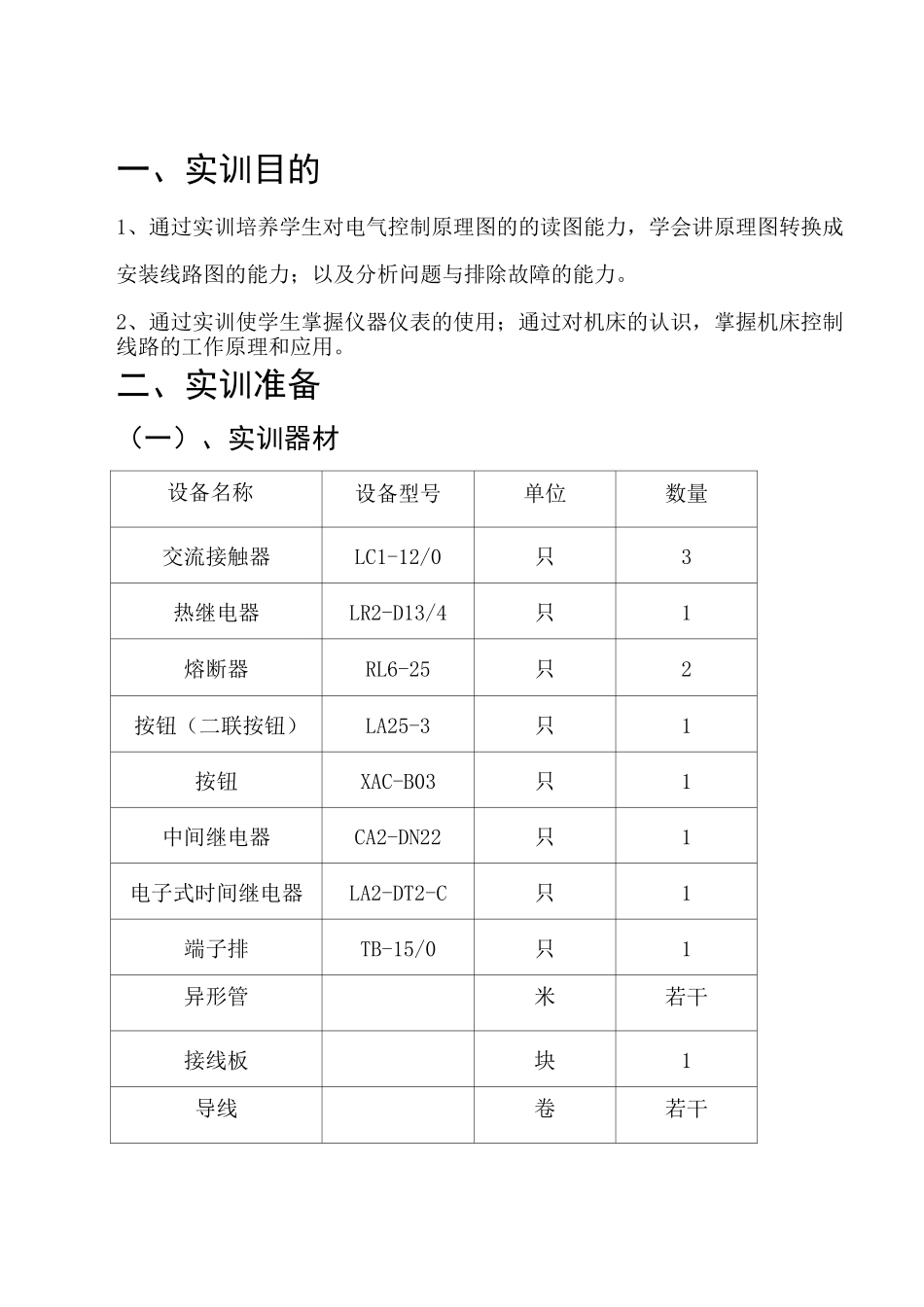

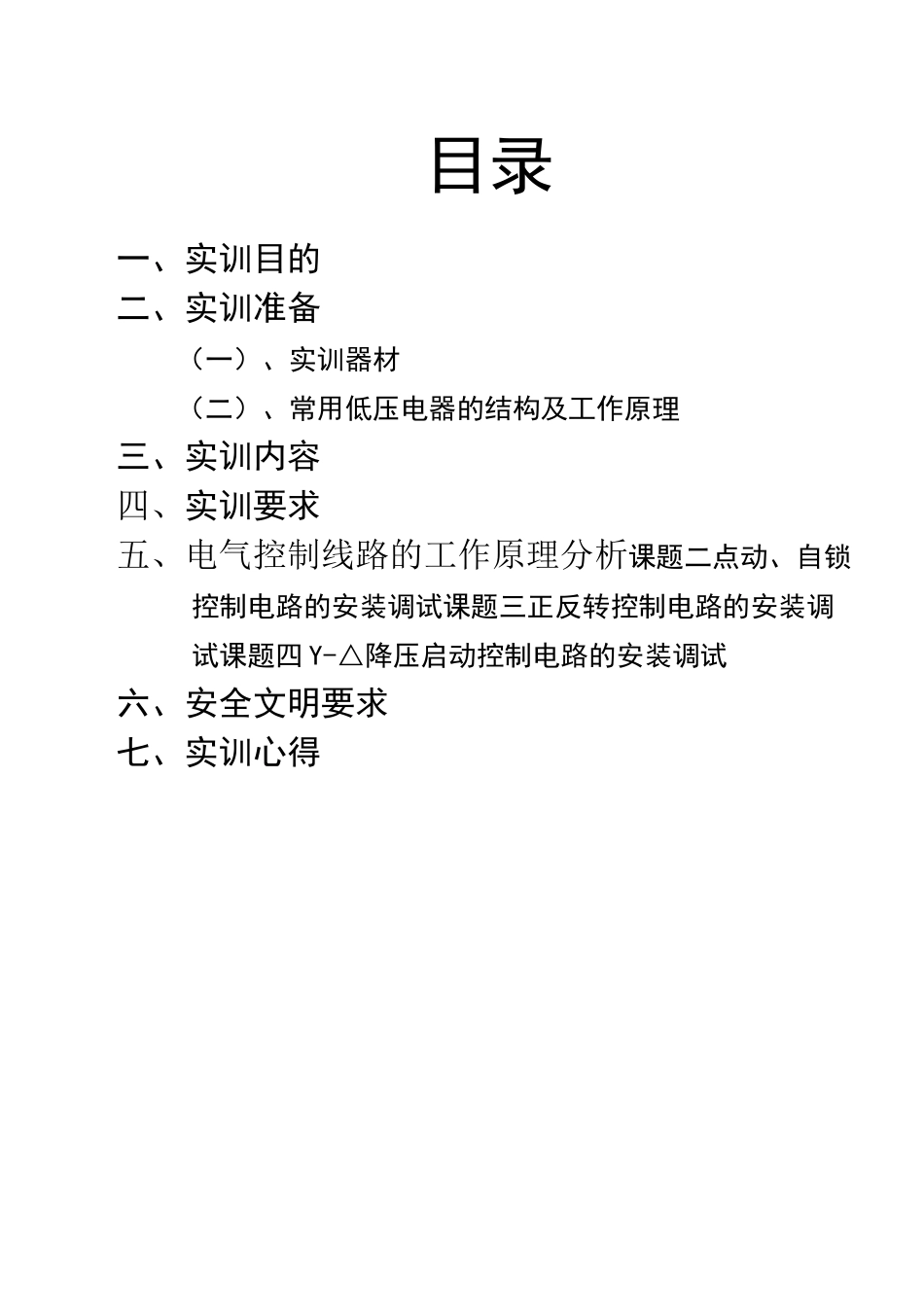

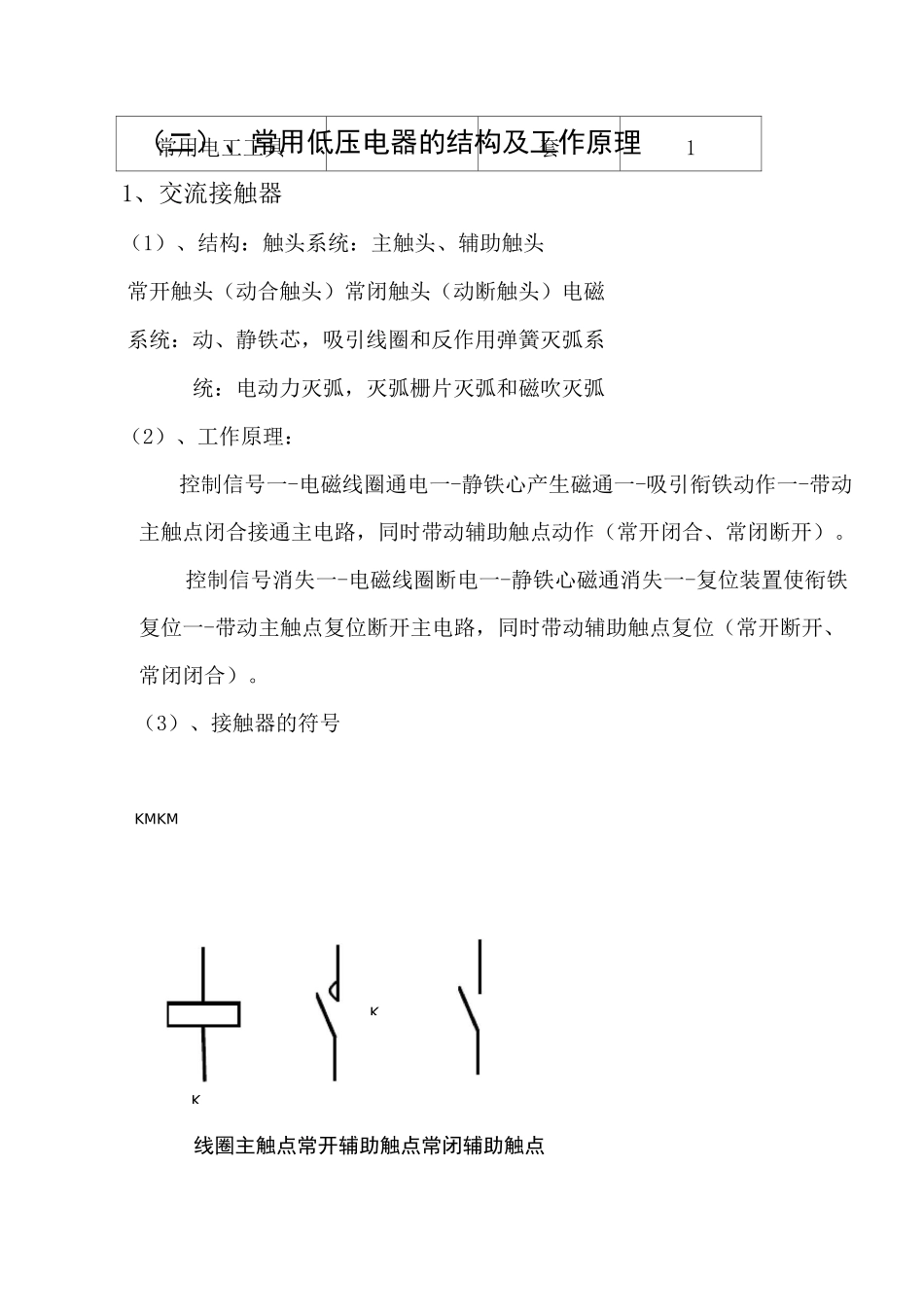

目录一、实训目的二、实训准备（一）、实训器材（二）、常用低压电器的结构及工作原理三、实训内容四、实训要求五、电气控制线路的工作原理分析课题二点动、自锁控制电路的安装调试课题三正反转控制电路的安装调试课题四 Y-△降压启动控制电路的安装调试六、安全文明要求七、实训心得一、实训目的1、通过实训培养学生对电气控制原理图的的读图能力，学会讲原理图转换成安装线路图的能力；以及分析问题与排除故障的能力。2、通过实训使学生掌握仪器仪表的使用；通过对机床的认识，掌握机床控制线路的工作原理和应用。二、实训准备（一）、实训器材设备名称设备型号单位数量交流接触器LC1-12/0只3热继电器LR2-D13/4只1熔断器RL6-25只2按钮（二联按钮）LA25-3只1按钮XAC-B03只1中间继电器CA2-DN22只1电子式时间继电器LA2-DT2-C只1端子排TB-15/0只1异形管米若干接线板块1导线卷若干线圈主触点常开辅助触点常闭辅助触点常用电工工具套1（二）、常用低压电器的结构及工作原理1、交流接触器（1）、结构：触头系统：主触头、辅助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：电动力灭弧，灭弧栅片灭弧和磁吹灭弧（2）、工作原理：控制信号一-电磁线圈通电一-静铁心产生磁通一-吸引衔铁动作一-带动主触点闭合接通主电路，同时带动辅助触点动作（常开闭合、常闭断开）。控制信号消失一-电磁线圈断电一-静铁心磁通消失一-复位装置使衔铁复位一-带动主触点复位断开主电路，同时带动辅助触点复位（常开断开、常闭闭合）。（3）、接触器的符号KMKMKK热元常开、常闭触点2、热继电器(1) 、使用：作为电动机的过载保护，注意与熔断器的配合。(2) 、型式：双金属片式一利用双金属片受热弯曲去推动杠杆使触头动作热敏电阻式一利用电阻值随温度变化而变化的特性制成易熔合金式一利用过载电流发热使易熔合金熔化而使继电器动作(3) 、结构：由发热元件、双金属片和触头及动作机构等部分组成。(4) 、工作原理：热继电器是利用电流的热效应来切断电路的保护电器，主要由发热元件、双金属片和触头及动作机构等部分组成。(5) 、热继电器的符号3、熔断器(1) 、作用：短路和严重过载保护(2) 、应用：串接于被保护电路的首端(3) 、优点：结构简单，维护方便，价格便宜，体小量轻(4) 、熔断器的结构：由熔体、熔断管(座)、填料及导电部件组成。熔体为熔断器的主要部件，做成丝状、片状、笼状；熔断管(座)是用来支...
