大型商业项目综合布线要求

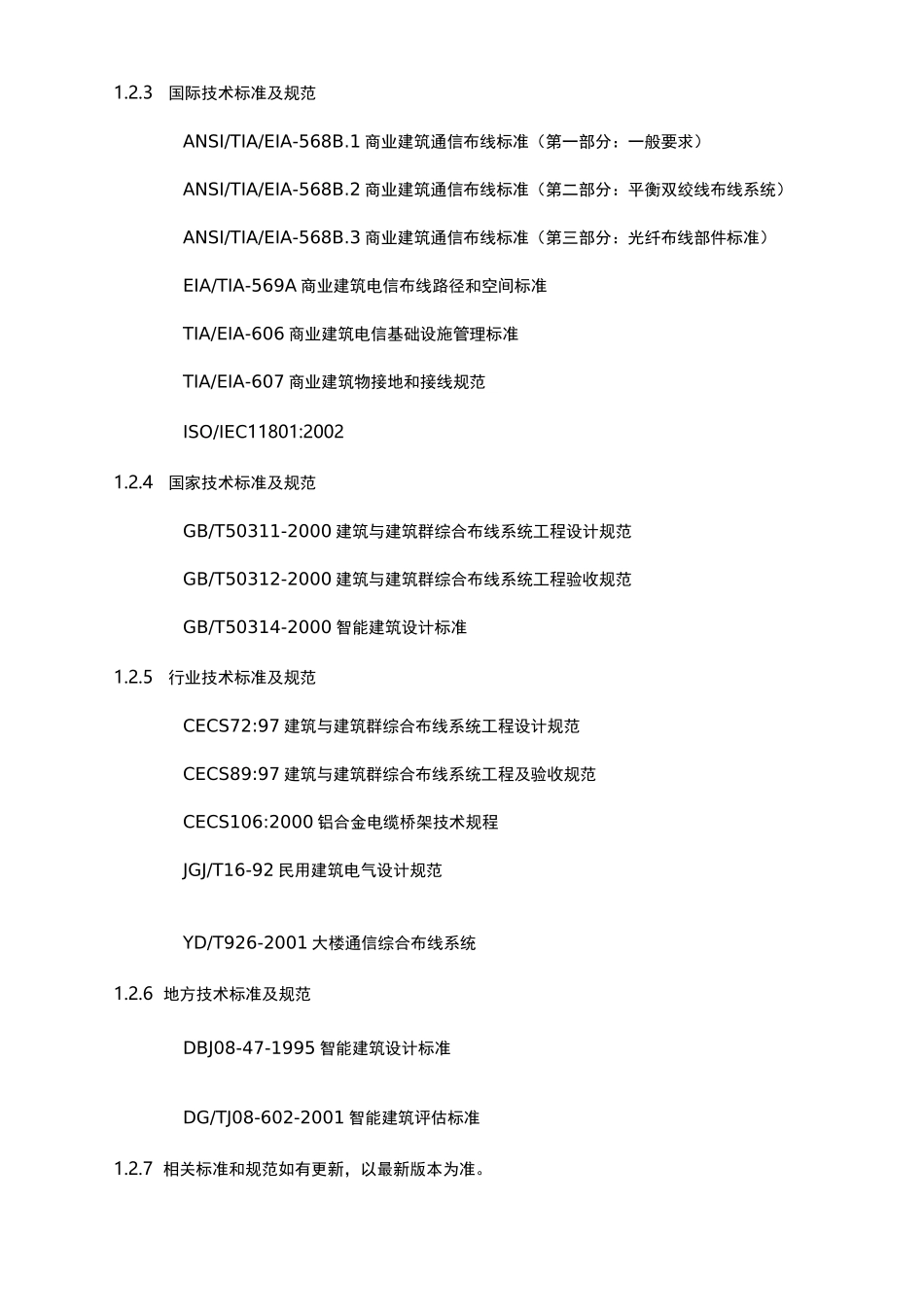

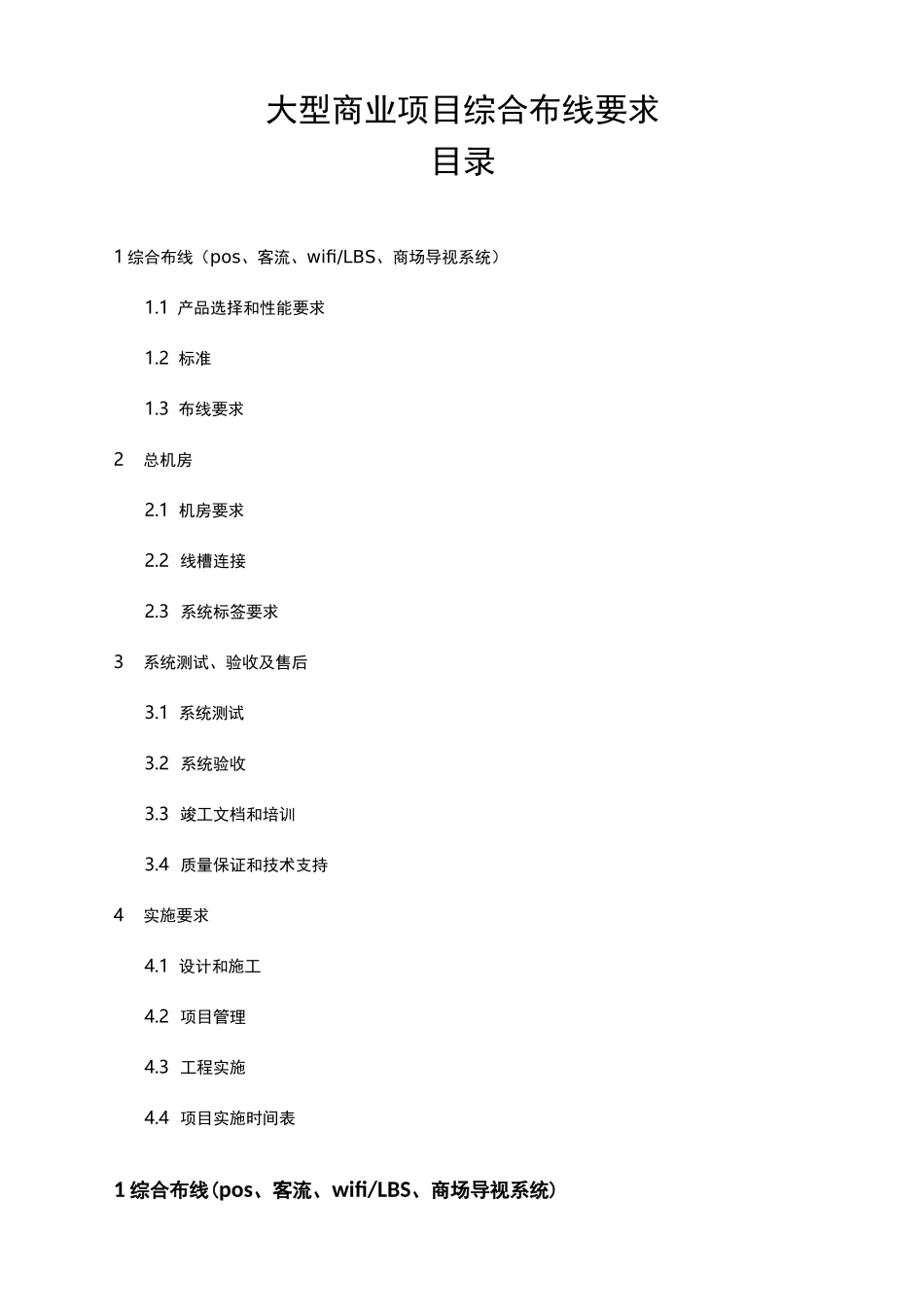

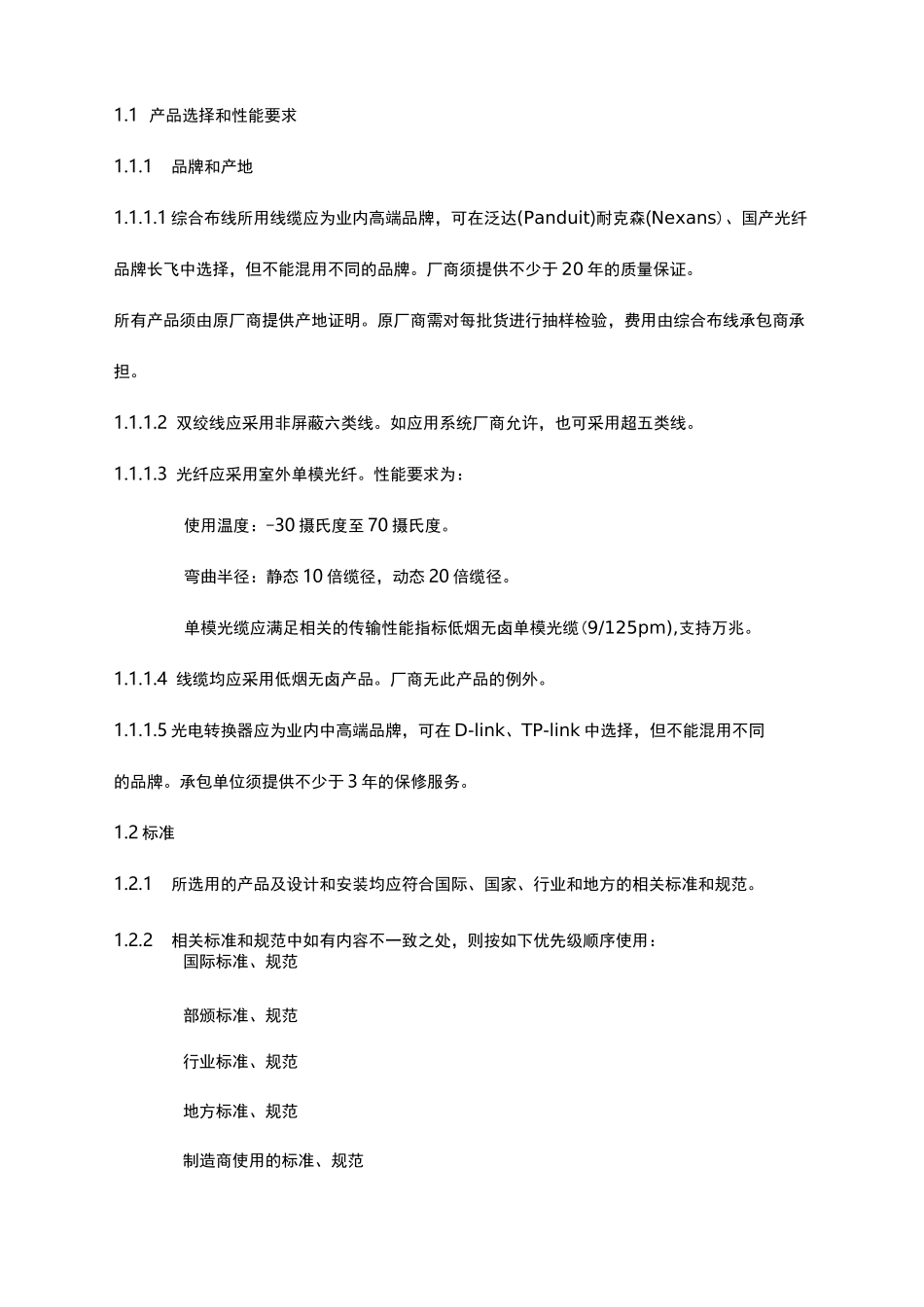

大型商业项目综合布线要求目录1 综合布线（pos、客流、wifi/LBS、商场导视系统）1.1 产品选择和性能要求1.2 标准1.3 布线要求2总机房2.1 机房要求2.2 线槽连接2.3 系统标签要求3系统测试、验收及售后3.1 系统测试3.2 系统验收3.3 竣工文档和培训3.4 质量保证和技术支持4实施要求4.1 设计和施工4.2 项目管理4.3 工程实施4.4 项目实施时间表1 综合布线(pos、客流、wifi/LBS、商场导视系统)1.1 产品选择和性能要求1.1.1品牌和产地1.1.1.1 综合布线所用线缆应为业内高端品牌，可在泛达(Panduit)耐克森(Nexans)、国产光纤品牌长飞中选择，但不能混用不同的品牌。厂商须提供不少于 20 年的质量保证。所有产品须由原厂商提供产地证明。原厂商需对每批货进行抽样检验，费用由综合布线承包商承担。1.1.1.2 双绞线应采用非屏蔽六类线。如应用系统厂商允许，也可采用超五类线。1.1.1.3 光纤应采用室外单模光纤。性能要求为：使用温度：-30 摄氏度至 70 摄氏度。弯曲半径：静态 10 倍缆径，动态 20 倍缆径。单模光缆应满足相关的传输性能指标低烟无卤单模光缆(9/125pm),支持万兆。1.1.1.4 线缆均应采用低烟无卤产品。厂商无此产品的例外。1.1.1.5 光电转换器应为业内中高端品牌，可在 D-link、TP-link 中选择，但不能混用不同的品牌。承包单位须提供不少于 3 年的保修服务。1.2 标准1.2.1所选用的产品及设计和安装均应符合国际、国家、行业和地方的相关标准和规范。1.2.2相关标准和规范中如有内容不一致之处，则按如下优先级顺序使用：国际标准、规范部颁标准、规范行业标准、规范地方标准、规范制造商使用的标准、规范1.2.3国际技术标准及规范ANSI/TIA/EIA-568B.1 商业建筑通信布线标准（第一部分：一般要求）ANSI/TIA/EIA-568B.2 商业建筑通信布线标准（第二部分：平衡双绞线布线系统）ANSI/TIA/EIA-568B.3 商业建筑通信布线标准（第三部分：光纤布线部件标准）EIA/TIA-569A 商业建筑电信布线路径和空间标准TIA/EIA-606 商业建筑电信基础设施管理标准TIA/EIA-607 商业建筑物接地和接线规范ISO/IEC11801:20021.2.4国家技术标准及规范GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范GB/T50312-2000 建筑与建筑群综合布线系统工程验收规范GB/T50314-2000 智能建筑设计标准1.2.5行业技术标准及规范CECS72:97 建筑与建筑群综合布线系统工程设计规范CECS89:97 建筑与建筑群综合布线系统工程及验收规范CECS106...
