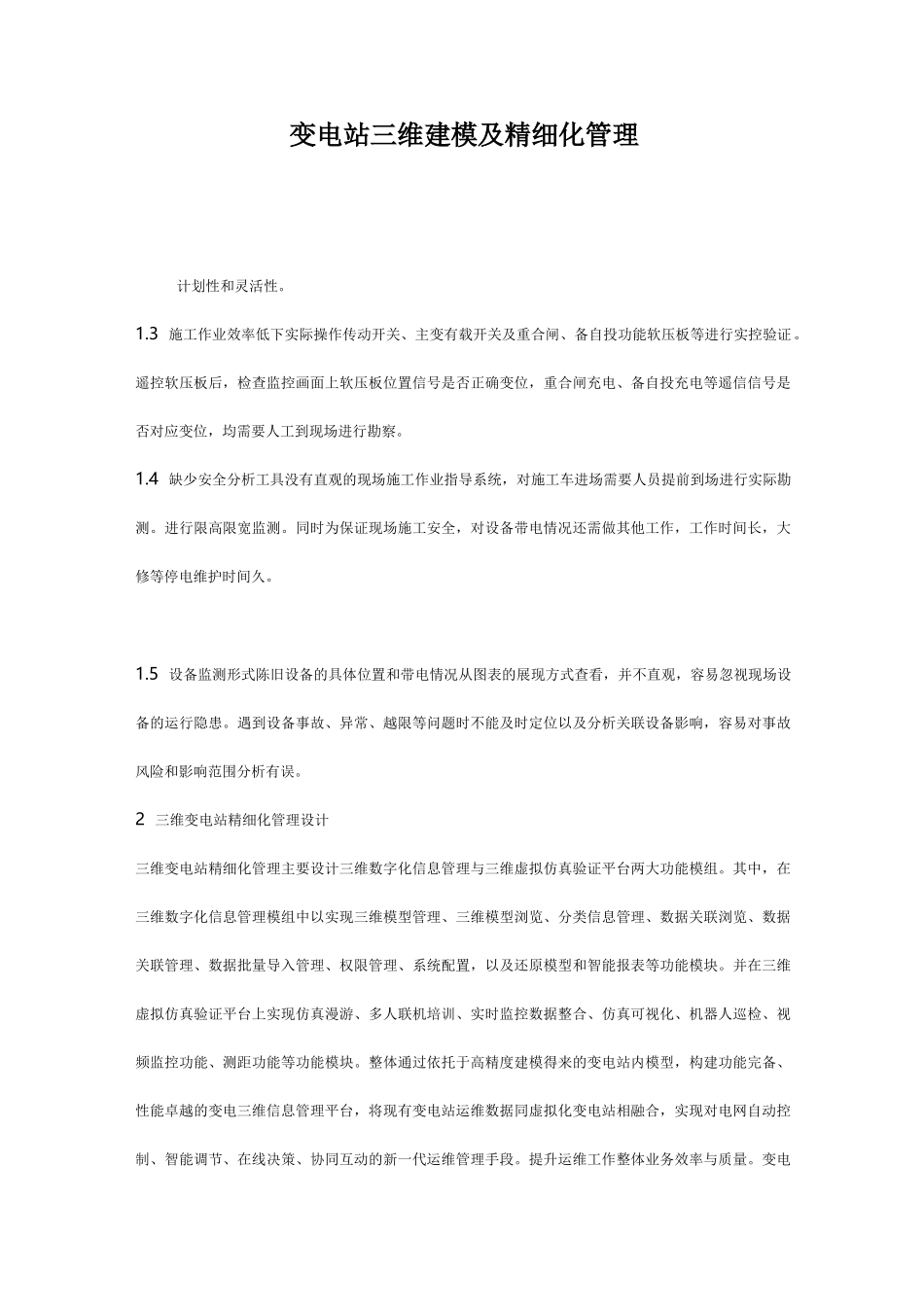

变电站三维建模及精细化管理

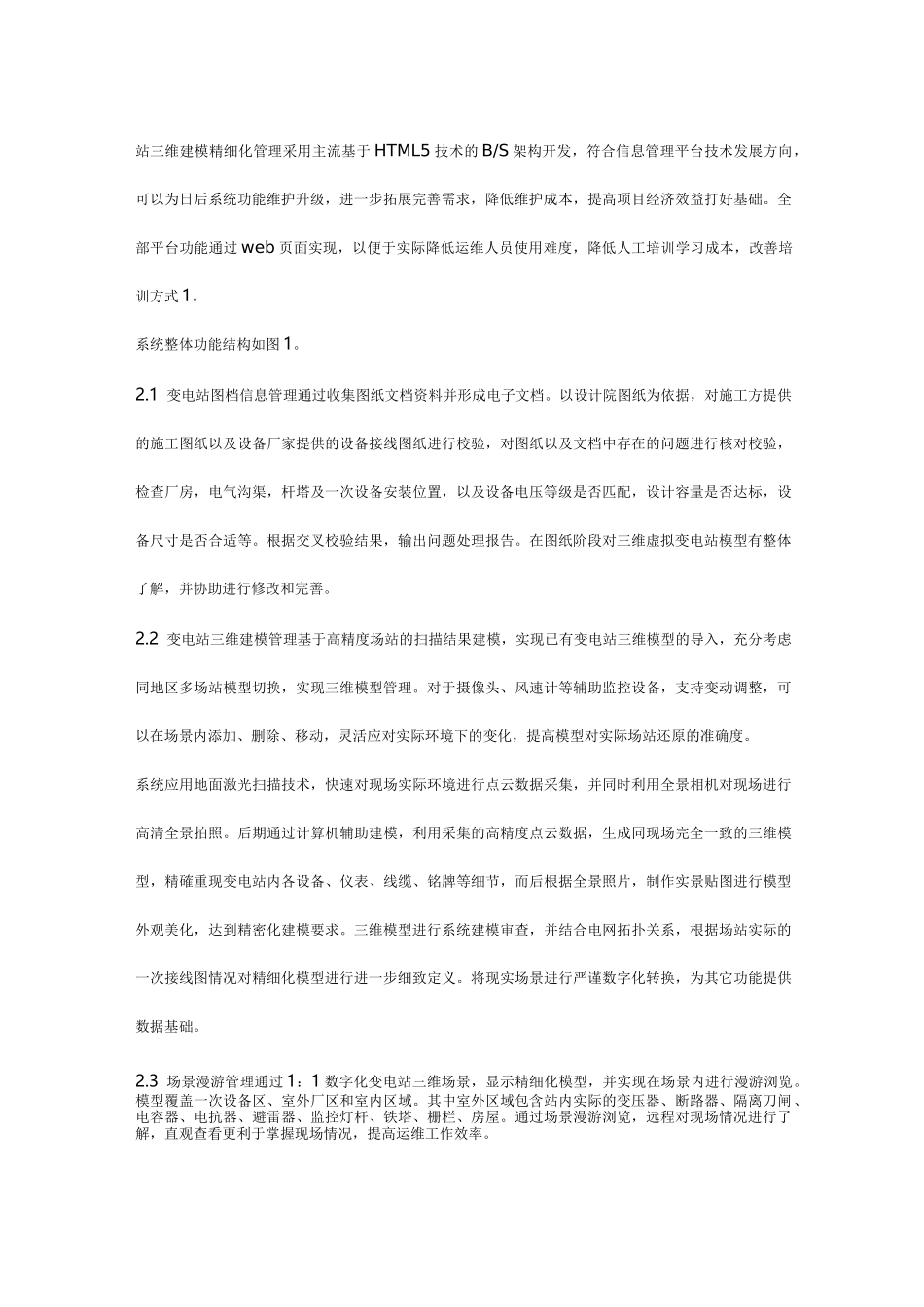

变电站三维建模及精细化管理计划性和灵活性。1.3 施工作业效率低下实际操作传动开关、主变有载开关及重合闸、备自投功能软压板等进行实控验证。遥控软压板后，检查监控画面上软压板位置信号是否正确变位，重合闸充电、备自投充电等遥信信号是否对应变位，均需要人工到现场进行勘察。1.4 缺少安全分析工具没有直观的现场施工作业指导系统，对施工车进场需要人员提前到场进行实际勘测。进行限高限宽监测。同时为保证现场施工安全，对设备带电情况还需做其他工作，工作时间长，大修等停电维护时间久。1.5 设备监测形式陈旧设备的具体位置和带电情况从图表的展现方式查看，并不直观，容易忽视现场设备的运行隐患。遇到设备事故、异常、越限等问题时不能及时定位以及分析关联设备影响，容易对事故风险和影响范围分析有误。2 三维变电站精细化管理设计三维变电站精细化管理主要设计三维数字化信息管理与三维虚拟仿真验证平台两大功能模组。其中，在三维数字化信息管理模组中以实现三维模型管理、三维模型浏览、分类信息管理、数据关联浏览、数据关联管理、数据批量导入管理、权限管理、系统配置，以及还原模型和智能报表等功能模块。并在三维虚拟仿真验证平台上实现仿真漫游、多人联机培训、实时监控数据整合、仿真可视化、机器人巡检、视频监控功能、测距功能等功能模块。整体通过依托于高精度建模得来的变电站内模型，构建功能完备、性能卓越的变电三维信息管理平台，将现有变电站运维数据同虚拟化变电站相融合，实现对电网自动控制、智能调节、在线决策、协同互动的新一代运维管理手段。提升运维工作整体业务效率与质量。变电站三维建模精细化管理采用主流基于 HTML5 技术的 B/S 架构开发，符合信息管理平台技术发展方向，可以为日后系统功能维护升级，进一步拓展完善需求，降低维护成本，提高项目经济效益打好基础。全部平台功能通过 web 页面实现，以便于实际降低运维人员使用难度，降低人工培训学习成本，改善培训方式 1。系统整体功能结构如图 1。2.1 变电站图档信息管理通过收集图纸文档资料并形成电子文档。以设计院图纸为依据，对施工方提供的施工图纸以及设备厂家提供的设备接线图纸进行校验，对图纸以及文档中存在的问题进行核对校验，检查厂房，电气沟渠，杆塔及一次设备安装位置，以及设备电压等级是否匹配，设计容量是否达标，设备尺寸是否合适等。根据交叉校验结果，输出问题处理报告。在图纸阶段对三维虚拟变电站模型有整...
