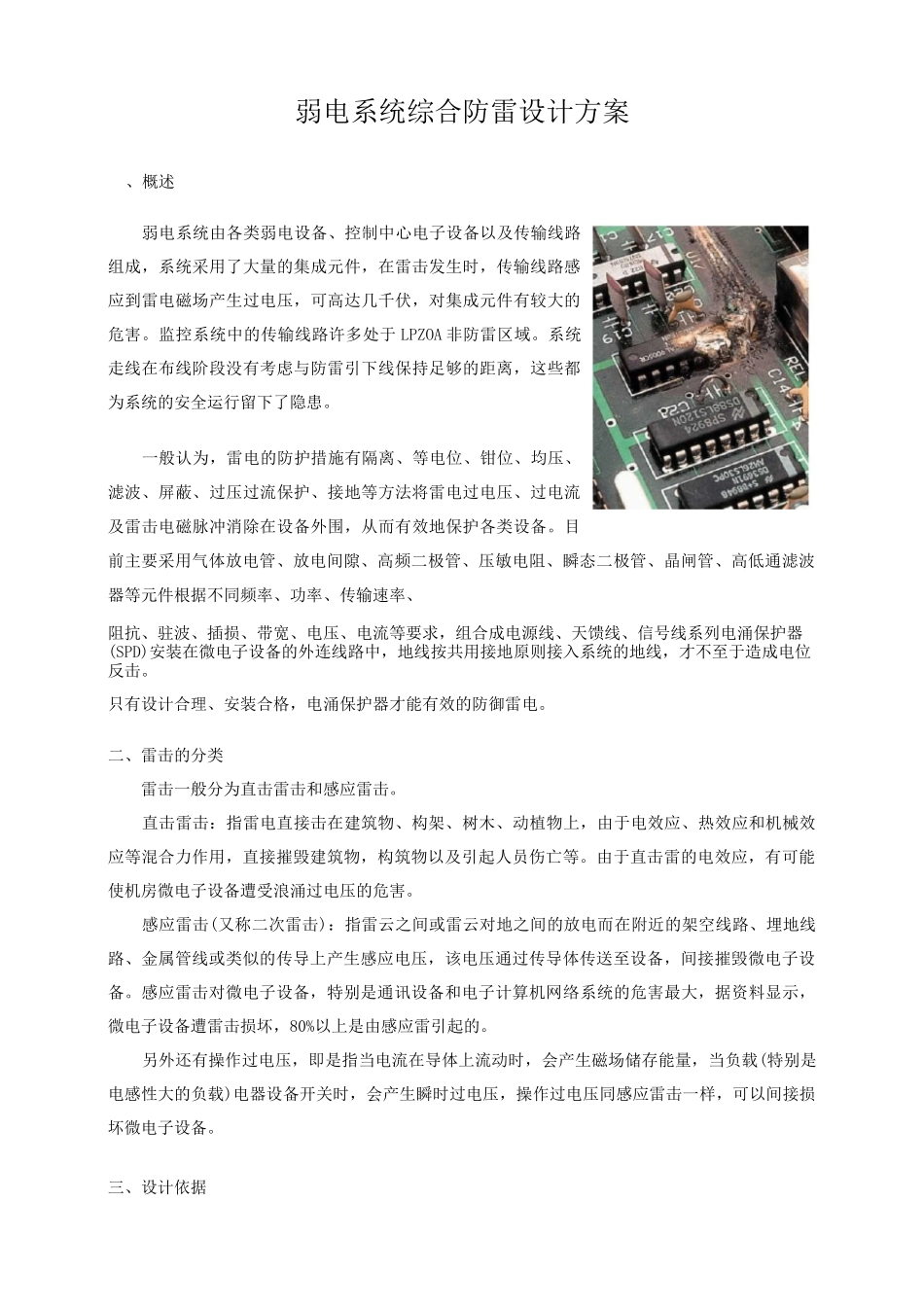

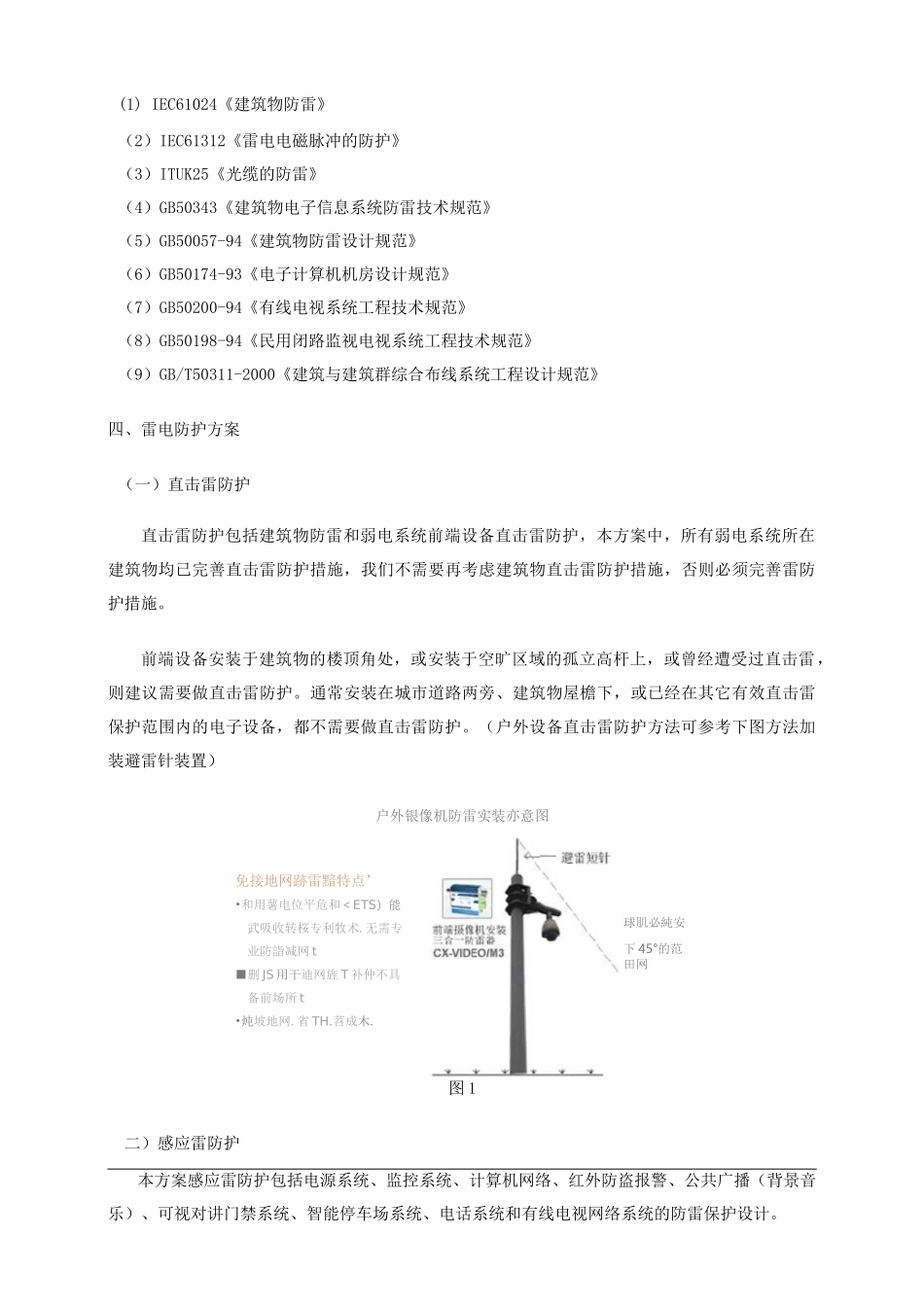

弱电系统综合防雷设计方案、概述弱电系统由各类弱电设备、控制中心电子设备以及传输线路组成，系统采用了大量的集成元件，在雷击发生时，传输线路感应到雷电磁场产生过电压，可高达几千伏，对集成元件有较大的危害。监控系统中的传输线路许多处于 LPZOA 非防雷区域。系统走线在布线阶段没有考虑与防雷引下线保持足够的距离，这些都为系统的安全运行留下了隐患。一般认为，雷电的防护措施有隔离、等电位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流及雷击电磁脉冲消除在设备外围，从而有效地保护各类设备。目前主要采用气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件根据不同频率、功率、传输速率、阻抗、驻波、插损、带宽、电压、电流等要求，组合成电源线、天馈线、信号线系列电涌保护器(SPD)安装在微电子设备的外连线路中，地线按共用接地原则接入系统的地线，才不至于造成电位反击。只有设计合理、安装合格，电涌保护器才能有效的防御雷电。二、雷击的分类雷击一般分为直击雷击和感应雷击。直击雷击：指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。感应雷击(又称二次雷击)：指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载(特别是电感性大的负载)电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。三、设计依据(1) IEC61024《建筑物防雷》（2）IEC61312《雷电电磁脉冲的防护》（3）ITUK25《光缆的防雷》（4）GB50343《建筑物电子信息系统防雷技术规范》（5）GB50057-94《建筑物防雷设计规范》（6）GB50174-93《电子计算机机房设计规范》（7）GB50200-94《有线电视系统工程技术规范》（8）GB50198-94《民用闭路监视电视系统工程技术规范》（9）GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》四、雷电防护方案（一）直击雷防护直击雷防护包括...
