管式加热炉检修作业指导书

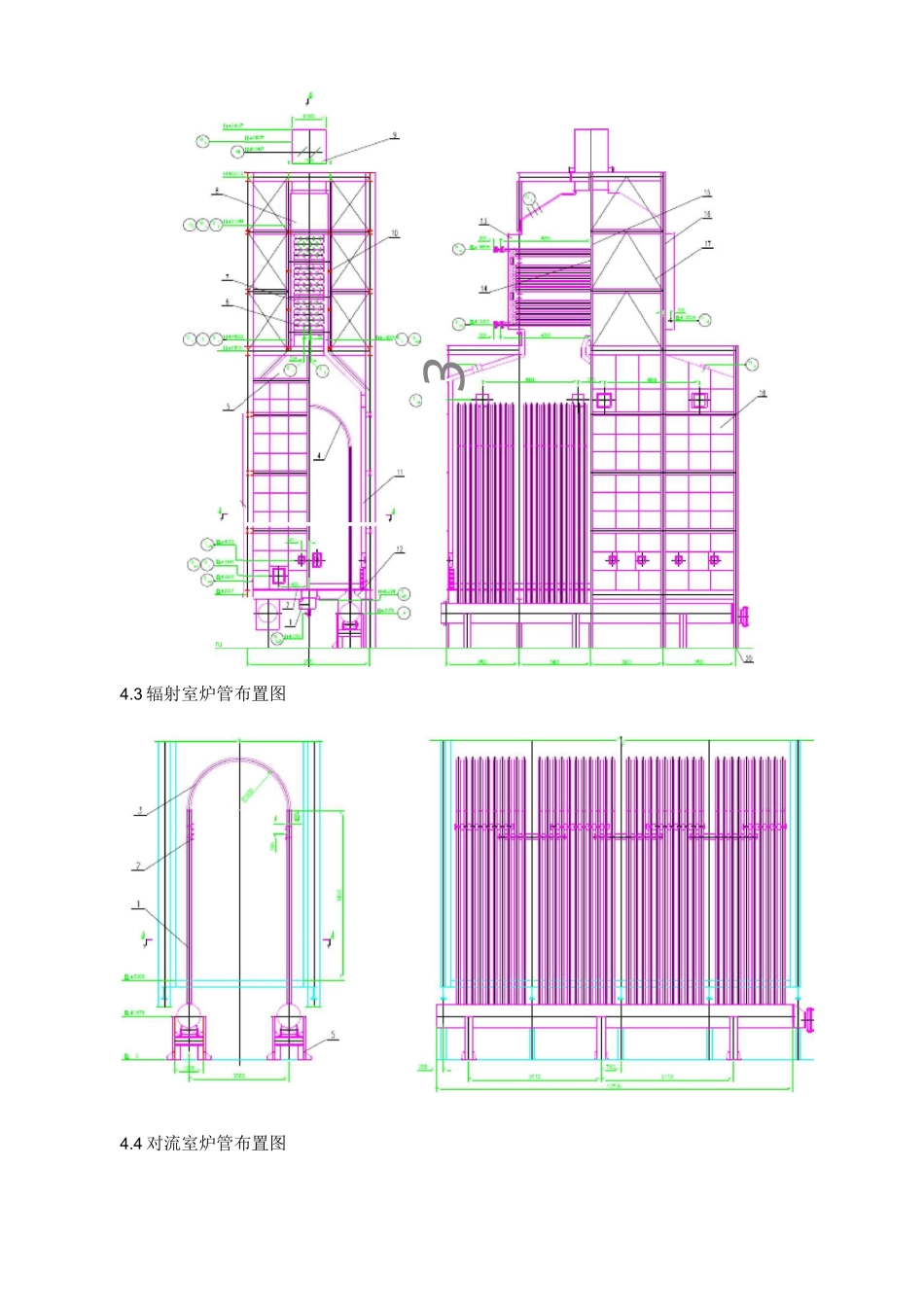

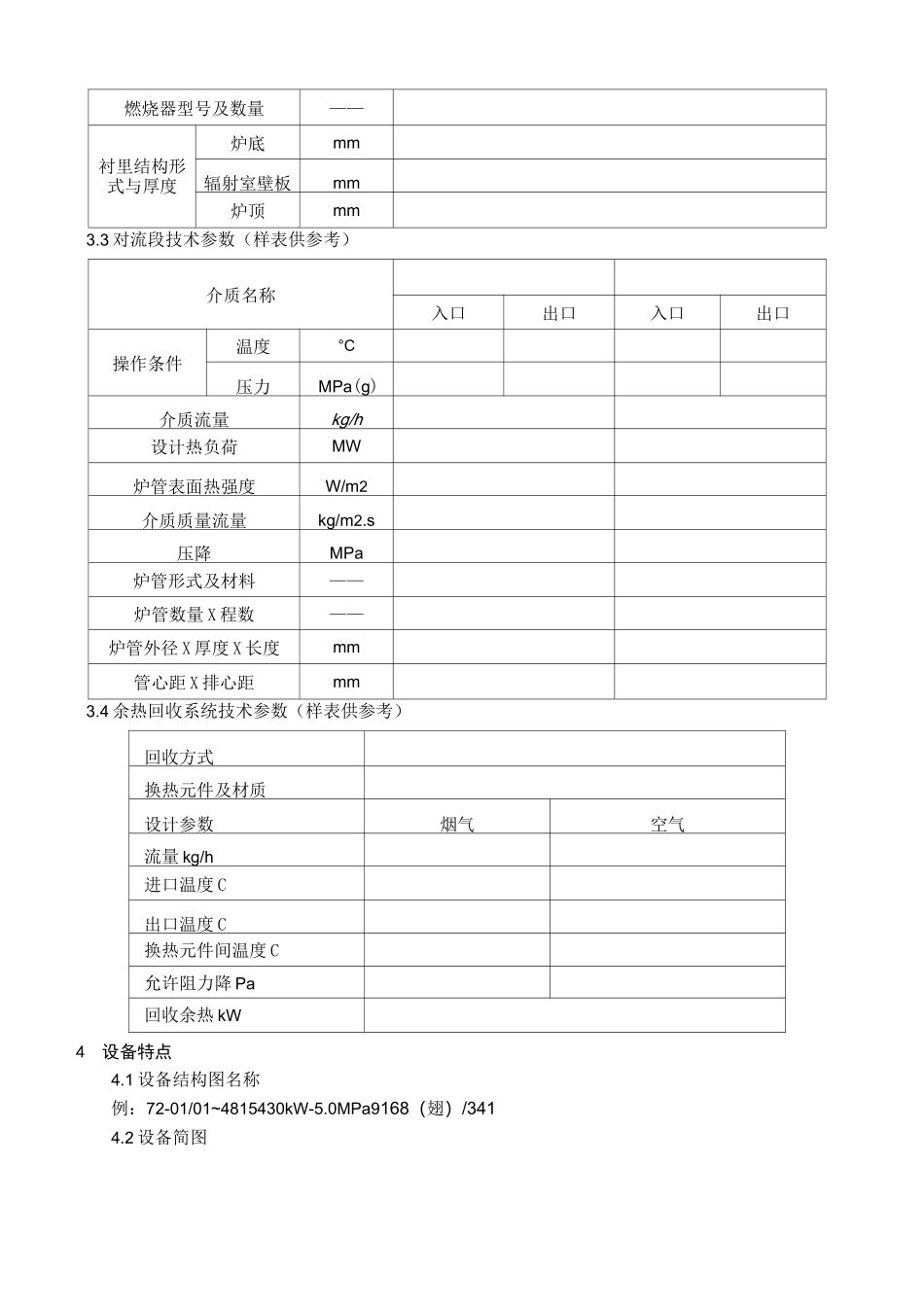

管式加热炉检修作业指导书1目的为管式加热炉检修交底、检修过程控制提供指导。2适用范围本指导书适用于管式加热炉检修交底、停开工控制及检修过程控制3设备属性、参数3.1 基本属性设备名称工艺编号炉型规格型号设计单位制造单位启用日期制造日期设计热负荷设备管理等级3.2 辐射段技术参数（样表供参考）介质名称操作条件温度°C入口出口压力MPa(g)介质流量kg/h设计热负荷MW炉管表面热强度W/m2介质质量流量kg/m2.s压降MPa过剩空气系数——排烟温度°C设计热效率%燃料油kg/h燃料气kg/h炉管形式及材质——炉管数量 X 程数——炉管外径 X 厚度 X 长度mm管心距 X 排心距mm燃烧器型号及数量——衬里结构形式与厚度炉底mm辐射室壁板mm炉顶mm3.3 对流段技术参数（样表供参考）介质名称入口出口入口出口操作条件温度°C压力MPa(g)介质流量kg/h设计热负荷MW炉管表面热强度W/m2介质质量流量kg/m2.s压降MPa炉管形式及材料——炉管数量 X 程数——炉管外径 X 厚度 X 长度mm管心距 X 排心距mm3.4 余热回收系统技术参数（样表供参考）回收方式换热元件及材质设计参数烟气空气流量 kg/h进口温度 C出口温度 C换热元件间温度 C允许阻力降 Pa回收余热 kW4设备特点4.1 设备结构图名称例：72-01/01~4815430kW-5.0MPa9168（翅）/3414.2 设备简图ru34.3 辐射室炉管布置图4.4 对流室炉管布置图4.5 设备特点及工艺概况F301 是异构化进料加热炉，其作用是将换热后的异构化进料与循环氢加热至反应所需的温度。该 炉 属 倒 U 形 管 门 式 炉 ， 其 外 型 尺 寸 为 5770x13680x24537 （ mm ） 。 炉 管 为 翅 片 管0168.3X7.11X714020/P11,共 38 根。单烧气，共有 8 台底烧燃烧器（FB-2L）,有效热负荷为 15430千瓦小时。与 F402 共用一套余热回收系统，采用了两级换热系统，为水热媒技术。空气由鼓风机强制送入水热媒-空气换热器，经水热媒预热之 110°C 左右进入列管式预热器，预热至 220r 左右进入各炉燃烧器作为燃烧空气。5设备检修交出5.1 瓦斯系统、燃料油系统、蒸汽系统加隔离盲板，并将所有燃烧器（包括长明灯）拆下后，将盲板后管线吹扫干净。5.2 油气系统空气置换合格，且温度已降至常温。5.3 鼓（引）风机已停运并停电。5.4 对流段炉管与管网蒸汽及给水系统间加盲板隔离。5.5 灭火蒸汽管线已加盲板。5.6 打开炉体看火门、检修人孔，打开烟道挡板，保持炉内空气流畅，在化验合格，符合有...
