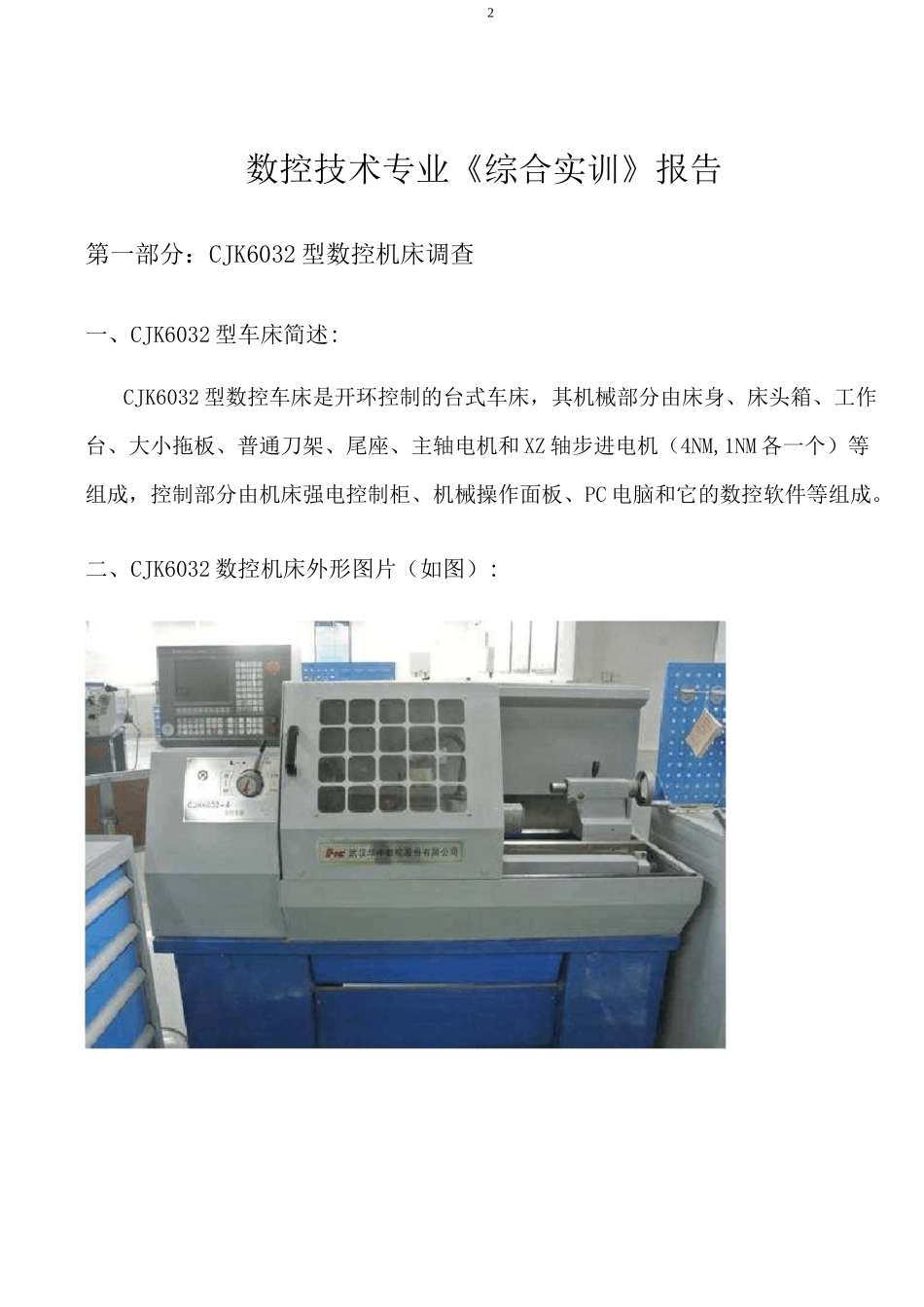

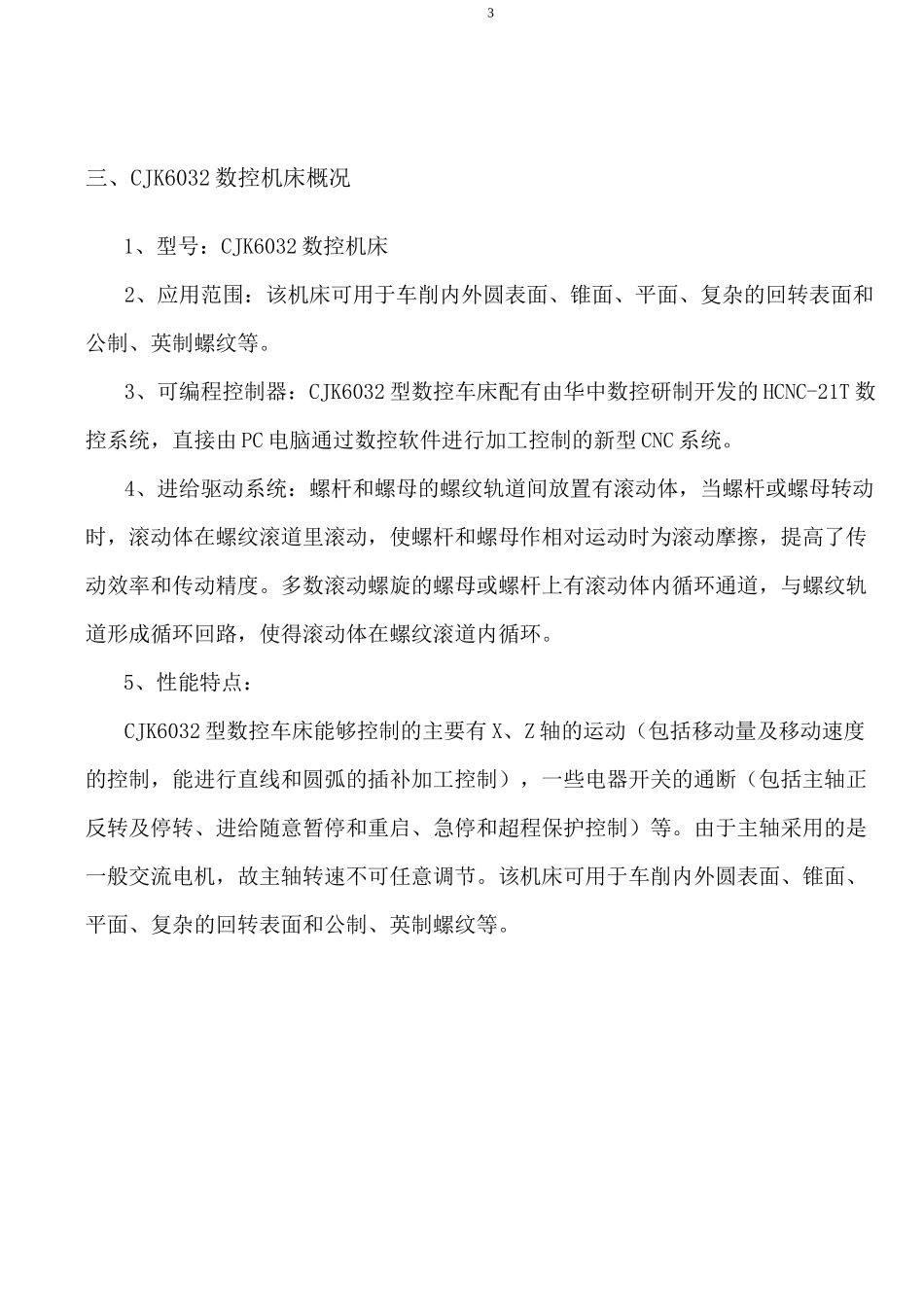

1数控技术《综合实训》报告专业机械制造与自动化学号姓名直属/分校四川电大直属学院指导老师四川广播电视大学2018 年 06 月 02 日2数控技术专业《综合实训》报告第一部分：CJK6032 型数控机床调查一、CJK6032 型车床简述:CJK6032 型数控车床是开环控制的台式车床，其机械部分由床身、床头箱、工作台、大小拖板、普通刀架、尾座、主轴电机和 XZ 轴步进电机（4NM,1NM 各一个）等组成，控制部分由机床强电控制柜、机械操作面板、PC 电脑和它的数控软件等组成。二、CJK6032 数控机床外形图片（如图）:3三、CJK6032 数控机床概况1、型号：CJK6032 数控机床2、应用范围：该机床可用于车削内外圆表面、锥面、平面、复杂的回转表面和公制、英制螺纹等。3、可编程控制器：CJK6032 型数控车床配有由华中数控研制开发的 HCNC-21T 数控系统，直接由 PC 电脑通过数控软件进行加工控制的新型 CNC 系统。4、进给驱动系统：螺杆和螺母的螺纹轨道间放置有滚动体，当螺杆或螺母转动时，滚动体在螺纹滚道里滚动，使螺杆和螺母作相对运动时为滚动摩擦，提高了传动效率和传动精度。多数滚动螺旋的螺母或螺杆上有滚动体内循环通道，与螺纹轨道形成循环回路，使得滚动体在螺纹滚道内循环。5、性能特点：CJK6032 型数控车床能够控制的主要有 X、Z 轴的运动（包括移动量及移动速度的控制，能进行直线和圆弧的插补加工控制），一些电器开关的通断（包括主轴正反转及停转、进给随意暂停和重启、急停和超程保护控制）等。由于主轴采用的是一般交流电机，故主轴转速不可任意调节。该机床可用于车削内外圆表面、锥面、平面、复杂的回转表面和公制、英制螺纹等。4四、主要技术参数：项目单位参数床身上最大工件回转直径mm①320拖板上最大工件回转直径mm①160最大工件长度mm750主轴转速范围rpm35〜1910主轴通孔直径mm①38主轴锥孔—主轴锥孔主轴电机功率kW3刀架刀位数—4车刀刀杆最大尺寸（宽 X高）mm20X20进给电机扭矩（功率）横向（X）Nm7纵向（Z）Nm7尾架套筒锥孔—莫氏 3 号机床外形尺寸（长 X 宽 X高）mm1680X740X1160机床重量（毛重/净重）kg45062写4,A183225第二部分：数控加工工艺分析、零件加工工艺分析C》00,025A-B1、零件图工艺分析该零件表面由圆柱、逆圆弧、槽、螺纹、内孔、内槽、内螺纹等表面组成，尺寸标注完整，选用毛坯为 45#钢，① 65mmX125mm，无热处理和硬度要求。2、选择设备加工方法的选择原则是保证加工表面的精度和表面...
